ETP-E Plus 型

用一根螺栓将轴和轮毂简单、快速地连接。由于同心度为非常出色的 0.2mm,因此最适用于精度要求高、拆装频率高的部位。由于结构上为径向拧紧,因此不需要占用安装空间。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

正确、简单的定位

可在轴方向及旋转方向任意定位,很容易安装到需要同步调整的装置上。

节省空间

设计上可以径向连接,节省了空间,有益于低慣性、紧凑、轻量的设计。

高同心度

轴侧与轮毂侧的表面压力都很均匀,即使轮毂外径变小,也能保持很高的同心度。因此,即使用于高速旋转的场合,也能减少离心力导致的不平衡。

切实、快速安装

用一根螺栓按照规定的扭矩来固定,可切实进行安装。(*安装时请注意,轴和轮毂要完全接触,轴与轮毂的表面压力要适合,切实进行固定。)

结构和材质

ETP-E Plus N TYPE

ETP-E Plus N TYPE

查看规格

ETP-E Plus C TYPE

ETP-E Plus C TYPE

查看规格

ETP-E Plus N TYPE

【规格】

型号轴公差允许转矩
[N・m]
允许推力
[N]
允许径向载荷
[N]
轴侧面压力
[N/mm2]
毂侧面压力
[N/mm2]
紧固转矩
[N・m]
转动惯量
[kg ・m2]
质量[kg]
h7k6
ETP-E-015-N465100500907070.042 × 10-30.16
ETP-E-019-N8573001000907070.063 × 10-30.20
ETP-E-020-N11091001000907070.069 × 10-30.21
ETP-E-022-N13096001200907070.095 × 10-30.25
ETP-E-024-N190130001400907070.109 × 10-30.26
ETP-E-025-N230150001500907070.114 × 10-30.27
ETP-E-028-N280160001800907070.166 × 10-30.33
ETP-E-030-N380210002000907070.185 × 10-30.35
ETP-E-032-N440220002200907070.244 × 10-30.41
ETP-E-035-N640300002500907070.317 × 10-30.47
ETP-E-038-N8903800028009070240.756 × 10-30.83
ETP-E-040-N11004500030009070240.836 × 10-30.88
ETP-E-042-N11004300032009070240.959 × 10-30.95
ETP-E-045-N14005100035009070241.152 × 10-31.03
ETP-E-048-N17005700040009070241.430 × 10-31.09
ETP-E-050-N19006300045009070241.497 × 10-31.18
ETP-E-055-N24007100050009070242.130 × 10-31.46
ETP-E-060-N33009000053009070243.089 × 10-31.79
ETP-E-070-N560013000064009070406.951×10-32.93
ETP-E-080-N8700180000750090704010.02×10-33.58
ETP-E-090-N12000230000860090704014.84×10-34.54
ETP-E-100-N17000280000970090704021.00×10-35.51

※支持轴公差 h7 的尺寸已经用 ● 记号标出。此外,支持 k6 的尺寸为带有标记型号的可选项目。敬请注意。

※允许转矩是当推力为零时的数值,允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

※ETP-E-070-N~100-N为接单后生产。

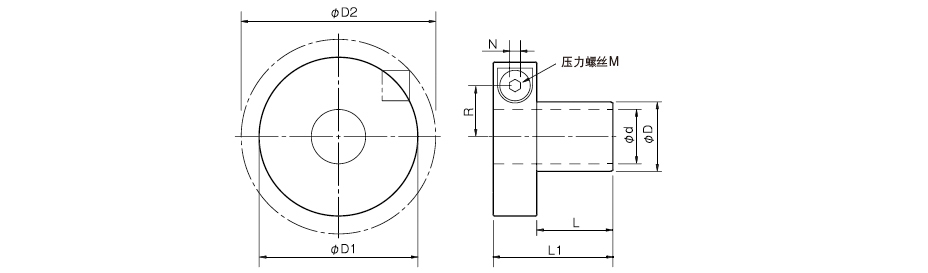

【尺寸】

单位 [mm]
型号dDD1D2LL1RNM
ETP-E-015-N15184650233715.151-M10
ETP-E-019-N192350.555253917.451-M10
ETP-E-020-N202451.55627411851-M10
ETP-E-022-N222755.561294319.351-M10
ETP-E-024-N242957.563304420.351-M10
ETP-E-025-N25305863324620.851-M10
ETP-E-028-N28346370344822.651-M10
ETP-E-030-N303664.571365023.651-M10
ETP-E-032-N323968.578385224.851-M10
ETP-E-035-N35427386415526.451-M10
ETP-E-038-N384684.592.547673181-M16
ETP-E-040-N404886.59450703281-M16
ETP-E-042-N42518996.5507033.281-M16
ETP-E-045-N455493101527234.881-M16
ETP-E-048-N485997104537336.881-M16
ETP-E-050-N506098.5106547437.581-M16
ETP-E-055-N5567106116597940.581-M16
ETP-E-060-N6073115.5123.5638343.381-M16
ETP-E-070-N7085135.51507710150.8101-M20
ETP-E-080-N8097145.51608611056.3101-M20
ETP-E-090-N90109155.51699511961.8101-M20
ETP-E-100-N10012116618010412867.3101-M20

※Φd2尺寸是紧固<ETP-EXPRESS>之前的尺寸。

※压力螺丝M公称为数量-螺钉公称。

ETP-E Plus C TYPE(简单防锈规格)*订单生产品

【规格】

型号轴公差允许转矩
[N・m]
允许推力
[N]
允许径向载荷
[N]
轴侧面压力
[N/mm2]
毂侧面压力
[N/mm2]
紧固转矩
[N・m]
转动惯量
[kg ・m2]
h7k6
ETP-E-015-C343800500907070.042 × 10-3
ETP-E-019-C6354001000907070.063 × 10-3
ETP-E-020-C8268001000907070.069 × 10-3
ETP-E-022-C9772001200907070.095 × 10-3
ETP-E-024-C14297001400907070.109 × 10-3
ETP-E-025-C172112001500907070.114 × 10-3
ETP-E-028-C210120001800907070.166 × 10-3
ETP-E-030-C285150002000907070.185 × 10-3
ETP-E-032-C330160002200907070.244 × 10-3
ETP-E-035-C480220002500907070.317 × 10-3
ETP-E-038-C6672800028009070240.756 × 10-3
ETP-E-040-C8253300030009070240.836 × 10-3
ETP-E-042-C8253200032009070240.959 × 10-3
ETP-E-045-C10503800035009070241.152 × 10-3
ETP-E-048-C12754200040009070241.430 × 10-3
ETP-E-050-C14254700045009070241.497 × 10-3
ETP-E-055-C18005300050009070242.130 × 10-3
ETP-E-060-C24756700053009070243.089 × 10-3

※支持轴公差 h7 的尺寸已经用 ● 记号标出。此外,支持 k6 的尺寸为带有标记型号的可选项目。敬请注意。

※允许转矩是当推力为零时的数值,允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

【尺寸】

单位 [mm]
型 号dDD1D2LL1RNM
ETP-E-015-C15184649233715.151-M10
ETP-E-019-C192350.553253917.451-M10
ETP-E-020-C202451.55527411851-M10
ETP-E-022-C222755.561294319.351-M10
ETP-E-024-C242957.563304420.351-M10
ETP-E-025-C25305863324620.851-M10
ETP-E-028-C28346370344822.651-M10
ETP-E-030-C303664.571365023.651-M10
ETP-E-032-C323968.578385224.851-M10
ETP-E-035-C35427386415526.451-M10
ETP-E-038-C384684.59047673181-M16
ETP-E-040-C404886.59250703281-M16
ETP-E-042-C42518994507033.281-M16
ETP-E-045-C455493101527234.881-M16
ETP-E-048-C485997104537336.881-M16
ETP-E-050-C506098.5106547437.581-M16
ETP-E-055-C5567106116597940.581-M16
ETP-E-060-C6073115.5133638343.381-M16

※Φd2尺寸是紧固<ETP-EXPRESS>之前的尺寸。

※压力螺丝M公称为数量-螺钉公称。
