121-□-20G型（离合器·制动器）

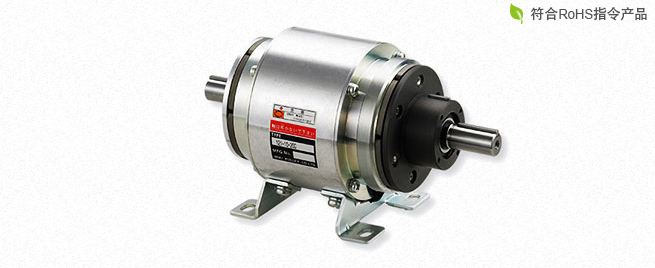

121(20G) 型　(离合器· 制动器组件)

是在铝合金筒的外侧以直轴结构安装离合器和制动器的开放结构的离合器·制动器组件。动力由输入毂传递，始终从输出轴输出，通过配合离合器的电流切断进行制动器通电，对输出轴进行制动。由于采用了轴承跨距宽、耐径向负载的结构，可安装V形带轮和正齿轮等，在高张力条件下使用。而且因为是直轴结构，输出可在轴的两侧采用两边的分歧驱动，也可一边安装检测圆板等，实现多种多样的结构布局。

PDF•CAD数据从此处下载

规格

121(20G) 型
- 【规格】
- 【尺寸】

121(20G) 型

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
121-06-20G	06	5	5.5	DC24	11	0.46	52	B	3000	1.43×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	1.5
121-08-20G	08	10	11	DC24	15	0.63	38	B	3000	4.23×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	2.7
121-10-20G	10	20	22	DC24	20	0.83	29	B	3000	1.42×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	5.5
121-12-20G	12	40	45	DC24	25	1.04	23	B	3000	4.18×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	9.6
121-16-20G	16	80	90	DC24	35	1.46	16	B	3000	1.34×10^-2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	18.5
121-20-20G	20	160	175	DC24	45	1.88	13	B	2500	4.13×10^-2	10×10⁸	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	35
121-25-20G	25	320	350	DC24	60	2.50	9.6	B	2000	1.02×10^-1	20×10⁸	C:0.115 / B:0.085	C:0.335 / B:0.275	C:0.210 / B:0.125	64

※动摩擦转矩Td为相对速度100min^-1时的数值。此外，根据初期转矩特性，可能需要进行试运转。

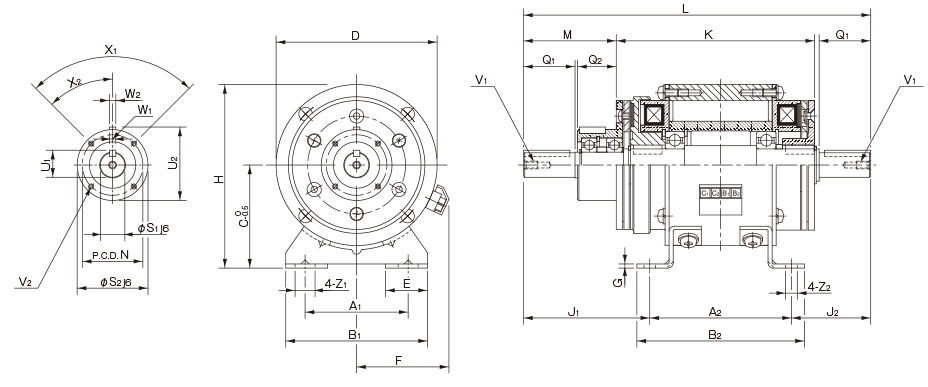

【尺寸】

单位[mm]

尺寸	本体尺寸																		轴尺寸
尺寸	A1	A2	B1	B2	C	D	E	F	G	H	J1	J2	K	L	M	N	Z1	Z2	Q1	Q2	S1	S2	U1	U2	V1	V2	X1	X2	W1,2
6	52.5	75	80	90	55	80	27.5	53	2.6	95	65.5	40.5	105.5	181	47	33	13.5	6.5	25	20	11	38	12.5	39.5	M4×0.7深8	3-M4×0.7深4	3-120°	60°	4
8	65	90	90	105	65	100	27.5	61	2.6	115	78.5	48.5	126.5	217	57	37	13.5	6.5	30	25	14	45	16	47	M4×0.7深8	3-M4×0.7深6	3-120°	60°	5
10	80	110	110	130	80	125	32.5	72	3.2	142.5	98	62	154	270	72	47	15.5	9	40	30	19	55	21	57	M6×1深11	4-M4×0.7深8	4-90°	45°	5
12	105	135	140	160	90	150	35	81	3.2	165	121	73.5	184	330	92	52	20	11.5	50	40	24	64	27	67	M6×1深11	4-M4×0.7深8	4-90°	45°	7
16	135	160	175	185	112	190	43	97	4.5	207	149	90	221	399	113	62	24.5	11.5	60	50	28	75	31	78	M6×1深11	6-M5×0.8深8	6-60°	30°	7
20	155	200	200	230	132	230	45	109	6	247	187	117	276	504	142	74.5	28	14	80	60	38	90	41.5	93.5	M10×1.5深17	4-M6×1深12	4-90°	45°	10
25	195	240	240	270	160	290	47.5	124	20	305	238	154	334	632	183	101.5	28	14	110	70	42	115	45.5	118.5	M10×1.5深17	8-M6×1深12	8-45°	22.5°	12

※输入输出轴的键槽符合JIS旧标准2种、键符合JIS旧标准1种。组件毂部分的键槽尺寸不符合JIS 标准。请在以上尺寸表中进行确认。

※将带轮等插入输入输出轴时，请使用附带的插入套件。

※ 121-25-20G的底座为铸件。
