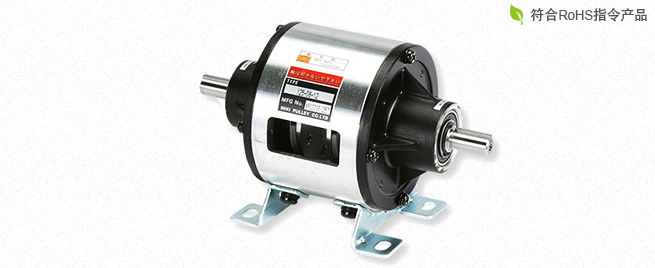

125型(离合器·制动器)

是在轻合金外壳内将离合器和制动器做成对接轴结构的防水滴结构离合器·制动器组件。动力由输入轴传递,始终从输出轴输出,通过配合离合器的电流切断进行制动器通电,对输出轴进行制动。备有安装脚为钢板底座型和铸件底座型(E型)的两种型号,安装简单且寿命长。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

125-□-12G

【规格】

型号尺寸动摩擦转矩Td[N•m]静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级最高转速[min-1]旋转部分转动惯量J[kg・m2空隙再调整之前的总做功ET[J]电枢吸引时间ta[s]转矩上升时间tp[s]转矩消失时间td[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]
125-05-12G052.4-DC24100.4258B30002.4×10-59×106C:0.012 / B:0.010C:0.031 / B:0.023C:0.040 / B:0.0121.2
125-06-12G0655.5DC24110.4652B30001.28×10-436×106C:0.020 / B:0.015C:0.041 / B:0.033C:0.020 / B:0.0152.1
125-08-12G081011DC24150.6338B30003.70×10-460×106C:0.023 / B:0.016C:0.051 / B:0.042C:0.030 / B:0.0254.2
125-10-12G102022DC24200.8329B30001.40×10-3130×106C:0.025 / B:0.018C:0.063 / B:0.056C:0.050 / B:0.0306.8
125-12-12G124045DC24251.0423B30003.85×10-3250×106C:0.040 / B:0.027C:0.115 / B:0.090C:0.065 / B:0.05012
125-16-12G168090DC24351.4616B30001.35×10-2470×106C:0.050 / B:0.035C:0.160 / B:0.127C:0.085 / B:0.05522

※动摩擦转矩Td为相对速度100min-1时的数值。此外,根据初期转矩特性,可能需要进行试运转。

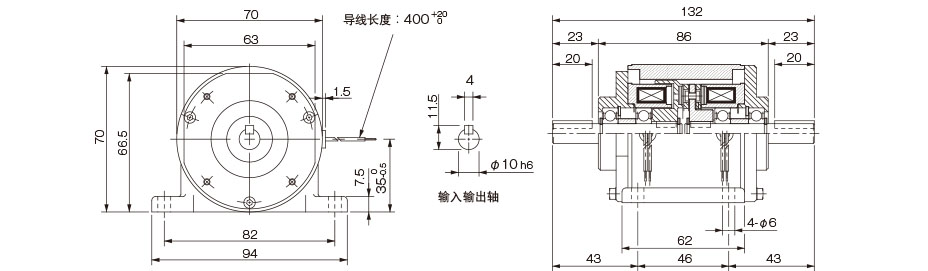

【尺寸】

125-05-12G

125-05-12G

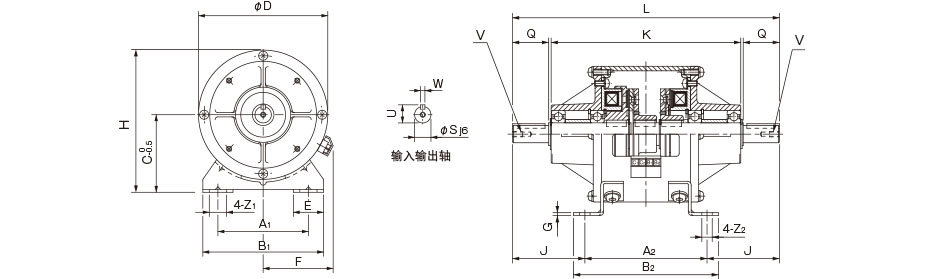

【尺寸】

125-□-12G

125-□-12G

单位[mm]
尺寸本体尺寸轴尺寸
A1A2B1B2CDEFGHJKLZ1Z2QSUVW
066590901056510027.5612.611548.513218713.56.5251112.5M4×0.7深84
08801101101308012532.5723.2142.56317123615.59301416M4×0.7深85
101051351401609015035813.2165802102952011.5401921M6×1深115
1213516017518511219042.5974.520710827037624.511.5502427M6×1深117
161552002002301322304510962471453624902814602831M6×1深117

※输入输出轴的键槽符合JIS旧标准2种、键符合JIS旧标准1种。

※将带轮等插入输入输出轴时,请使用附带的插入套件。

125-□-12G

125-□-12EG ※按订单生产产品

【规格】

型号尺寸动摩擦转矩Td[N•m]静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级最高转速[min-1]旋转部分转动惯量J[kg・m2空隙再调整之前的总做功ET[J]电枢吸引时间ta[s]转矩上升时间tp[s]转矩消失时间td[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]
125-06-12EG0655.5DC24110.4652B30001.28×10-436×106C:0.020 / B:0.015C:0.041 / B:0.033C:0.020 / B:0.0152.1
125-08-12EG081011DC24150.6338B30003.70×10-460×106C:0.023 / B:0.016C:0.051 / B:0.042C:0.030 / B:0.0254.2
125-10-12EG102022DC24200.8329B30001.40×10-3130×106C:0.025 / B:0.018C:0.063 / B:0.056C:0.050 / B:0.0306.8
125-12-12EG124045DC24251.0423B30003.85×10-3250×106C:0.040 / B:0.027C:0.115 / B:0.090C:0.065 / B:0.05012
125-16-12EG168090DC24351.4616B30001.35×10-2470×106C:0.050 / B:0.035C:0.160 / B:0.127C:0.085 / B:0.05522

※动摩擦转矩Td为相对速度100min-1时的数值。此外,根据初期转矩特性,可能需要进行试运转。

【尺寸】

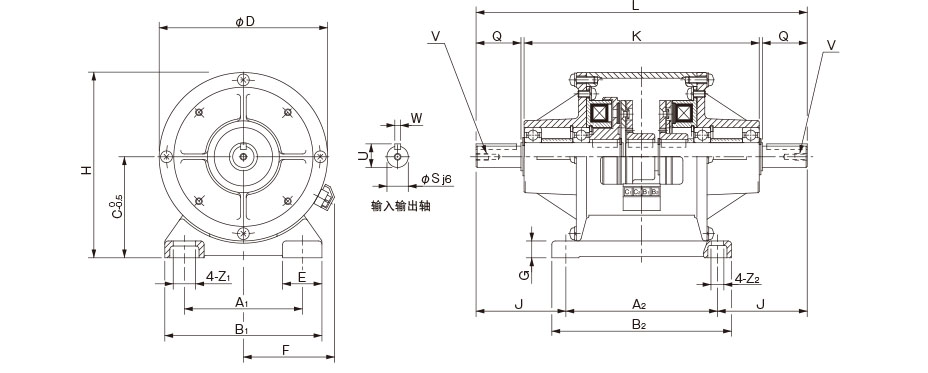

125-□-12EG

125-□-12EG

单位[mm]
尺寸本体尺寸轴尺寸
A1A2B1B2CDEFGHJKLZ1Z2QSUVW
066590901056510027.5611011548.513218713.56.5251112.5M4×0.7深84
08801101101308012532.57212142.56317123615.59301416M4×0.7深85
1010513514016090150358115165802102952011.5401921M6×1深115
1213516017518511219042.5971520710827037624.511.5502427M6×1深117
1615520020023013223045109182471453624902814602831M6×1深117
2019524024027016029047.5124203051884486162814803841.5M10×1.5深1710

※输入输出轴的键槽符合JIS旧标准2种、键符合JIS旧标准1种。

※将带轮等插入输入输出轴时,请使用附带的插入套件。
