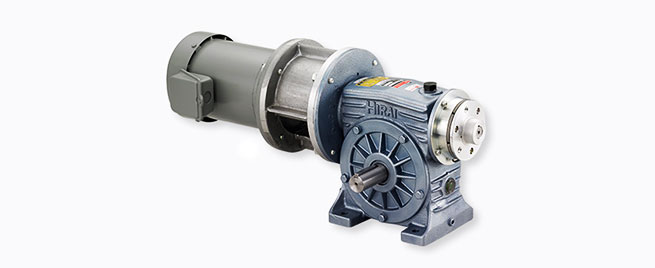

CMW型（离合器·制动器＋电动机＋减速机）

是将离合器·制动器与蜗杆减速机一体化的CBW型的输入经联轴器由电动机驱动的离合器·制动器、蜗杆减速机、电动机一体式型号。由于集成了驱动部的功能，安装空间小，可省去定心和安装部的加工等步骤。而且只需将输出轴与负载侧连接即可，安装十分简单。

PDF•CAD数据从此处下载

CMW 型

【规格】

型号	尺寸	动摩擦转矩Td［N・m］	静摩擦转矩Ts［N・m］	线圈（at20℃）				耐热等级	旋转部分转动惯量 J［kg・m²］	空隙再调整之前的总做功ET［J］	电枢吸引时间ta［s］	转矩上升时间tp［s］	转矩消失时间td［s］
型号	尺寸	动摩擦转矩Td［N・m］	静摩擦转矩Ts［N・m］	电压［V］	功率［W］	电流［A］	电阻［Ω］	耐热等级	旋转部分转动惯量 J［kg・m²］	空隙再调整之前的总做功ET［J］	电枢吸引时间ta［s］	转矩上升时间tp［s］	转矩消失时间td［s］
CMW-06N-H□H	06	5	5.5	DC24	11	0.46	52	B	1.66×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015
CMW-08N-H□H	08	10	11	DC24	15	0.63	38	B	4.78×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025
CMW-10N-H□H	10	20	22	DC24	20	0.83	29	B	1.71×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030
CMW-12N-H□H	12	40	45	DC24	25	1.04	23	B	4.53×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050

※动态摩擦扭矩 Td 为相对速度 100min^-1 min 时的数值。此外，根据初期转矩特性，可能需要进行试运转。

型号	尺寸	电动机输出［kW］三相4極	减速机									质量［kg］
			型号	输出轴允许	減速比　1/□						油量［L］
			型号	输出轴允许	10	20	30	40	50	60	油量［L］
CMW-06N-H□H	06	0.2	N-2SA	转矩［N・m］	78.2	79.9	85.3	78.6	88.9	76.1	0.5	16
CMW-06N-H□H	06	0.2	N-2SA	O.H.L.［N］	1770	2280	2620	2930	3160	3230	0.5	16
CMW-08N-H□H	08	0.4	N-2A	转矩［N・m］	79.8	102	86.9	104	98.5	100	0.5	32
CMW-08N-H□H	08	0.4	N-2A	O.H.L.［N］	1760	2240	2630	2880	3140	3230	0.5	32
CMW-10N-H□H	10	0.75	N-3A	转矩［N・m］	165	180	180	188	187	164	1.0	44
CMW-10N-H□H	10	0.75	N-3A	O.H.L.［N］	2250	2900	3370	3720	4040	4370	1.0	44
CMW-12N-H□H	12	1.5	N-4A	转矩［N・m］	292	293	301	302	－	－	2.0	72
CMW-12N-H□H	12	1.5	N-4A	O.H.L.［N］	2780	3640	4210	4680	－	－	2.0	72

※0.2kW、0.4kW 的电动机是符合JIS C 4210 标准的，0.75kW 以上的电动机是符合JIS C 4213 标准的全闭外扇电动机。

※电动机的输入电源为三相AC200V／50Hz、AC200V・AC220V／60Hz。

※如果需要特殊电压（5 电源规格）或不同极数等的通用电动机，请向本公司洽询。

※减速机为平井减速机制作所株式会社生产。

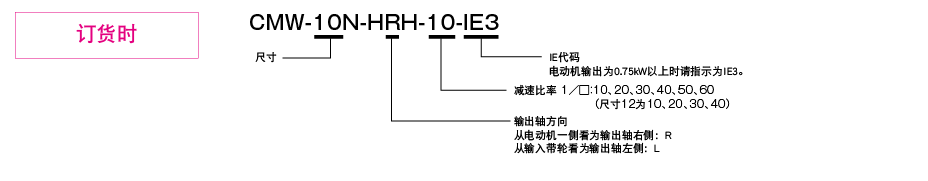

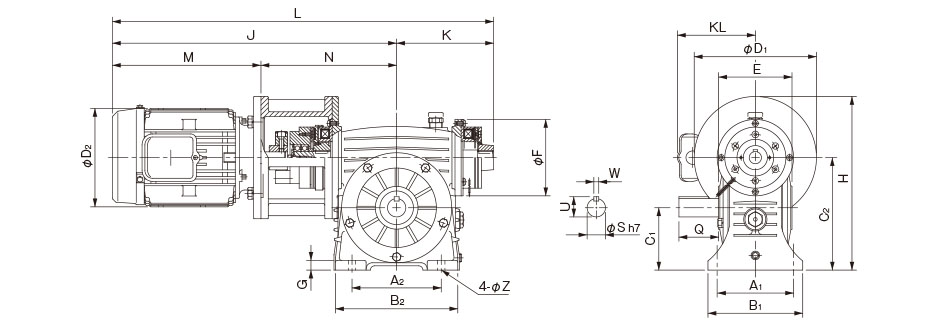

【尺寸】

单位 [mm]
