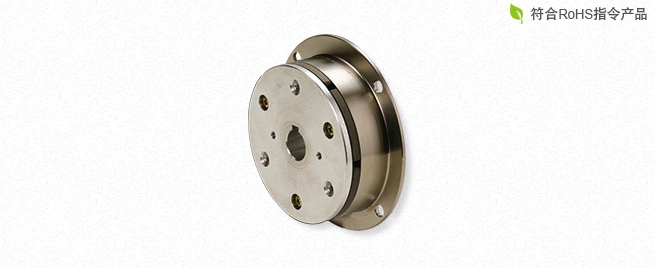

BSZ型(制动器)

是以111-12型励磁制动器为基础,设计成一体式结构的型号。采用2种型号的电枢,轴向尺寸短,超薄而紧凑。因为是一体式结构,能够一步安装到位故。因此,可大幅缩短间隙调整、同心度、偏心调整等繁琐的安装时间,提高作业效率,发挥出出色的性价比。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

BSZ MODEL

【规格】

型号尺寸动摩擦转矩Td[N•m]静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]电枢转动惯量J[kg・m2]空隙再调整之前的总做功ET[J]电枢吸引时间ta[s]转矩上升时间tp[s]转矩消失时间td[s]使用轴承H质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸
BSZ-05-12052.42.4DC24100.4257BUL3398AWG2218001.46×10-59×1060.0200.0300.0106902ZZ0.25
BSZ-06-120655.5DC24110.4652BUL3398AWG2218005.77×10-529×1060.0170.0330.0106904ZZ0.36
BSZ-08-12081011DC24150.6338BUL3398AWG1818001.63×10-460×1060.0200.0520.0156905ZZ0.67

※动摩擦转矩Td为相对速度100min-1时的数值。

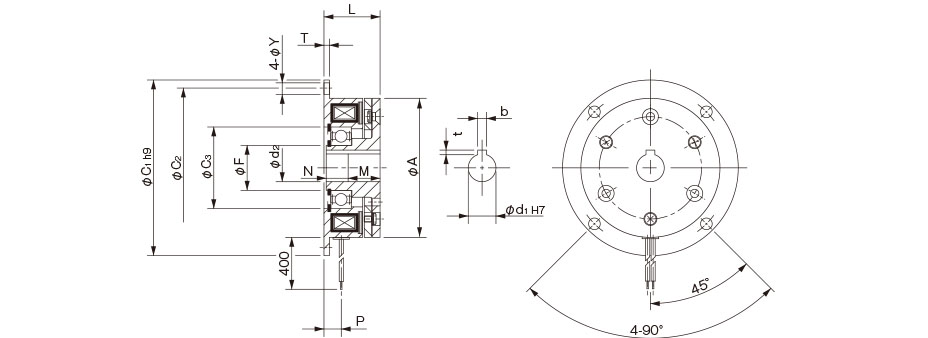

【尺寸】

单位[mm]
尺寸径向尺寸轴向尺寸轴孔尺寸
AC1C2C3FLMNPTYd1H7d2bH9t
05506558281528.3189.88.223.41010.23+0.03001.2+0.30
06638072372025.515107.3251212.24+0.03001.8+0.30
088010090422528.52088.32.661515.25+0.03002.3+0.30
