112型(微型制动器)

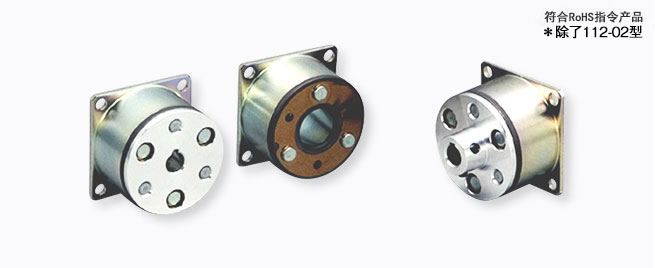

基本设计与微型离合器相同,是高性能且小巧的微型制动器。电枢部件有3种不同安装形状,可从中选择最合适的一种。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

112 型

【规格】

型号尺寸动摩擦转矩Td[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]电枢转动惯量J[kg・m2]允许制动做功Ebal[J]空隙再调整之前的总做功ET[J]电枢吸引时间ta[s]转矩上升时间tp[s]转矩消失时间td[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸
112-02-1320.4DC2460.2596BUL3398AWG26100006.75×10-715002×1060.0040.010.010.053
112-02-1220.4DC2460.2596BUL3398AWG26100001.00×10-615002×1060.0040.010.010.057
112-02-1120.4DC2460.2596BUL3398AWG26100001.00×10-615002×1060.0040.010.010.057
112-03-1330.6DC2460.2596BUL3398AWG26100001.30×10-623003×1060.0050.0120.0080.072
112-03-1230.6DC2460.2596BUL3398AWG26100001.95×10-623003×1060.0050.0120.0080.079
112-03-1130.6DC2460.2596BUL3398AWG26100001.95×10-623003×1060.0050.0120.0080.079
112-04-1341.2DC2480.3372BUL3398AWG26100004.38×10-645006×1060.0070.0160.010.118
112-04-1241.2DC2480.3372BUL3398AWG26100006.15×10-645006×1060.0070.0160.010.131
112-04-1141.2DC2480.3372BUL3398AWG26100006.15×10-645006×1060.0070.0160.010.131
112-05-1352.4DC24100.4258BUL3398AWG22100009.08×10-690009×1060.010.0230.0120.2
112-05-1252.4DC24100.4258BUL3398AWG22100001.38×10-590009×1060.010.0230.0120.215
112-05-1152.4DC24100.4258BUL3398AWG22100001.38×10-590009×1060.010.0230.0120.215

※动摩擦转矩Td为相对速度100min-1时的数值。此外,根据初期转矩特性,可能需要进行试运转。

※请将电源电压变动控制在线圈电压±10%以内。另外,请注意不要使通电率超过80%。

※旋转部分转动惯量及质量为最大孔径时的数值。

【尺寸】

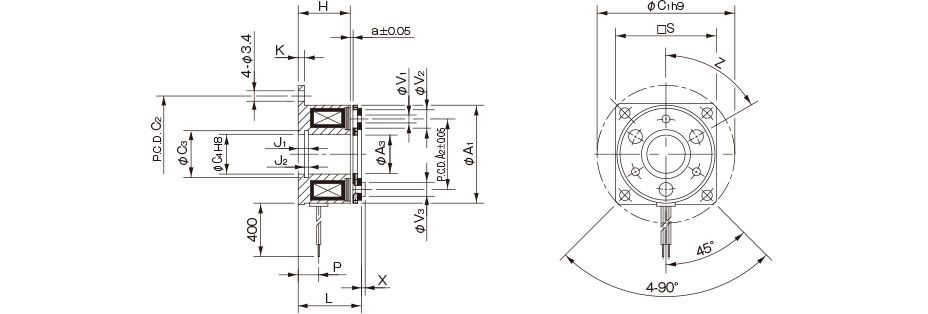

112-□-13

112-□-13

尺寸径向尺寸轴向尺寸
A1A2A3C1C2C3C4SV1V2V3ZHKJ1J2LPXa
022819.510.53933.511.4112-2.12-5.32-3.74-90°13.71.52.61.316.150.80.1
03322312.5453813.613333-2.63-63-4.56-60°1723.31.319.36.71.20.15
04403018.554472019413-3.13-63-56-60°2023.31.322.77.21.60.15
05503825.5655827.226513-3.13-6.53-66-60°2223.51.525.28.21.50.2

※02尺寸为圆法兰。

※关于安装方法等,请确认设计上的确认事项。

112-□-13

【尺寸】

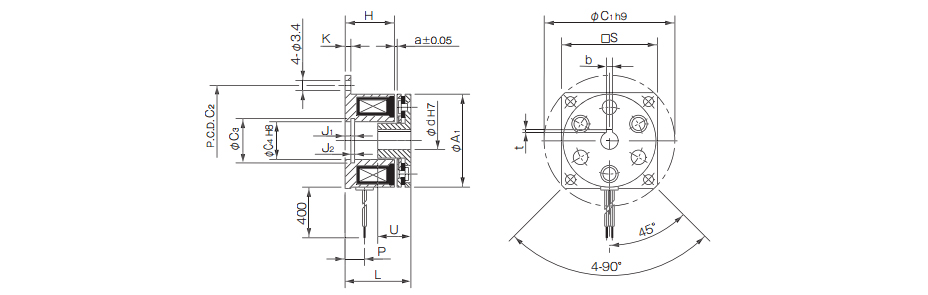

112-□-12

112-□-12

单位[mm]
尺寸径向尺寸轴向尺寸
A1C1C2C3C4SHKJ1J2LPUa
02283933.511.411-13.71.52.61.318.1570.1
0332453813.613331723.31.321.36.7100.15
044054472019412023.31.325.47.2120.15
0550655827.226512223.51.528.28.2120.2

※02尺寸为圆法兰。

※02尺寸的电枢毂没有键槽。请通过向轴压入等方式进行固定。

※关于安装方法等,请确认设计上的确认事项。

单位[mm]
尺寸轴孔尺寸
d H7符合JIS标准符合JIS旧标准
b P9tb P9t
025----
0362-0.006-0.0310.8+0.30--
0482-0.006-0.0310.8+0.30--
103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
05103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
155-0.012-0.0422+0.505+0.050+0.0202+0.50

112-□-12

【尺寸】

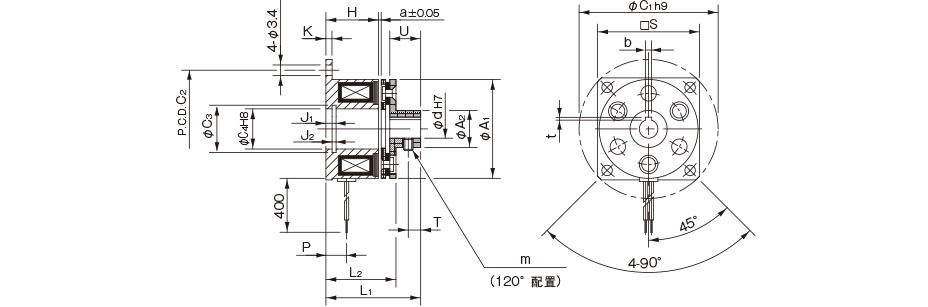

112-□-11

112-□-11

单位[mm]
尺寸径向尺寸轴向尺寸
A1A2C1C2C3C4SmHKJ1J2L1L2PUTa
02289.53933.511.411-M313.71.52.61.323.118.1572.50.1
033212453813.613332-M31723.31.329.321.36.71040.15
04401754472019412-M32023.31.334.725.47.21250.15
055024655827.226512-M42223.51.537.228.28.21250.2

※02尺寸为圆法兰。

单位[mm]
尺寸轴孔尺寸
d H7符合新JIS标准符合旧JIS标准
b P9tb P9t
025----
0362-0.006-0.0310.8+0.30--
0482-0.006-0.0310.8+0.30--
103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
05103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
155-0.012-0.0422+0.505+0.050+0.0202+0.50

112-□-11
