BXL-N型

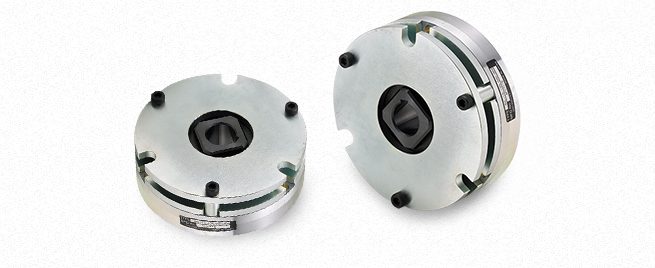

是干式无励磁型的小型制动专用制动器，使用耐磨损性强的摩擦材料，经得起长时间使用，转矩变动小，异常时也能在瞬间对负载进行制动。

PDF•CAD数据从此处下载

规格

BXL-N 型
- 【规格】
- 【尺寸】

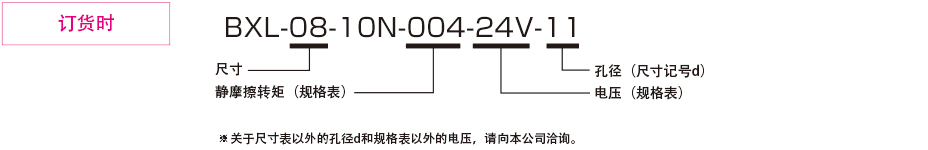

BXL-N 型

【规格】

型号	尺寸	静摩擦转矩Ts [N•m]	线圈（20℃时）				耐热等级	最高转速 [min^-1]	旋转部分转动惯量J ［kg・m²］	允许制动功率 Pba ℓ［W］	总制动做功 ET[J]	电枢吸引时间 ta[s]	电枢释放时间 tar[s]	适用电动机输出 (参考) ４极[kW]	质量[kg]
型号	尺寸	静摩擦转矩Ts [N•m]	电压 [V]	功率 [W]	电流 [A]	电阻 [Ω]	耐热等级	最高转速 [min^-1]	旋转部分转动惯量J ［kg・m²］	允许制动功率 Pba ℓ［W］	总制动做功 ET[J]	电枢吸引时间 ta[s]	电枢释放时间 tar[s]	适用电动机输出 (参考) ４极[kW]	质量[kg]
BXL-08-10N-002	08	2	24	19.0	0.793	30.3	F	3600	6.3×10^-5	60.0	5.0×10⁷	0.030	0.050	0.1/0.2	1.4
			99	19.0	0.192	515.8
			171	19.0	0.111	1539
BXL-08-10N-004	08	4	24	19.0	0.793	30.3	F	3600	6.3×10^-5	60.0	5.0×10⁷	0.040	0.040	0.4	1.4
			99	19.0	0.192	515.8
			171	19.0	0.111	1539
BXL-10-10N-008	10	8	24	28.0	1.166	20.6	F	3600	13.8×10^-5	70.0	8.0×10⁷	0.050	0.050	0.75	2.7
			99	28.0	0.283	350
			171	28.0	0.164	1044
BXL-10-10N-015	10	15	24	28.0	1.166	20.6	F	3600	13.8×10^-5	70.0	8.0×10⁷	0.070	0.030	1.5	2.7
			99	28.0	0.283	350
			171	28.0	0.164	1044
BXL-12-10N-022	12	22	24	35.0	1.460	16.4	F	3600	33.8×10^-5	90.0	12.0×10⁷	0.080	0.060	2.2	4.7
			99	35.0	0.353	280.1
			171	35.0	0.205	835.5
BXL-12-10N-030	12	30	24	35.0	1.460	16.4	F	3600	33.8×10^-5	90.0	12.0×10⁷	0.100	0.030	3.0	4.7
			99	35.0	0.353	280.1
			171	35.0	0.205	835.5
BXL-16-10N-040	16	40	24	42.0	1.753	13.7	F	1800	73.5×10^-5	120.0	16.0×10⁷	0.100	0.070	3.7	6.3
			99	42.0	0.424	233.3
			171	42.0	0.246	696.1
BXL-16-10N-060	16	60	24	55.0	2.294	10.5	F	1800	74.6×10^-5	150.0	16.0×10⁷	0.100	0.050	5.5	6.7
			99	55.0	0.556	178.1
			171	55.0	0.322	531.6
BXL-16-10N-080	16	80	24	55.0	2.294	10.5	F	1800	74.6×10^-5	150.0	16.0×10⁷	0.100	0.030	7.5	6.7
			99	55.0	0.556	178.1
			171	55.0	0.322	531.6

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。

【尺寸】

单位[mm]

型号	形状	A	B	D	E	F	G	I	J	K	L	M	N	R	S	T	a	d	b	t
BXL-08-10N-002	1	94	85	35	32	25	35	9	24	45.7	17	40.7	24	5.5	12	30	0.3	11	4	1.5
BXL-08-10N-004	1	94	85	35	32	25	35	9	24	45.7	17	40.7	24	5.5	12	30	0.3	14	5	2
BXL-10-10N-008	1	124	110	40	38	30	42	10	22	48.7	25	42.7	26	6.5	12	30	0.3	18	6	2.5
BXL-10-10N-015	1	124	110	40	38	30	42	10	22	48.7	25	42.7	26	6.5	12	30	0.3	20	6	2.5
BXL-12-10N-022	1	150	130	49	45	35	50	18	25	57.1	30	51.1	29	6.5	14	30	0.3	24	8	3.3
BXL-12-10N-030	1	150	130	49	45	35	50	18	25	57.1	30	51.1	29	6.5	14	30	0.3	24	8	3.3
BXL-16-10N-040	1	165	150	62	55	45	62	18	24	63.1	35	55.1	28	9	15	30	0.3	28	8	3
BXL-16-10N-060	2	165	150	64	61	50	64	20	29	68.1	35	60.1	33	9	15	15	0.3	37	10	3.5
BXL-16-10N-080	2	165	150	64	61	50	64	20	29	68.1	35	60.1	33	9	15	15	0.3	37	10	3.5
