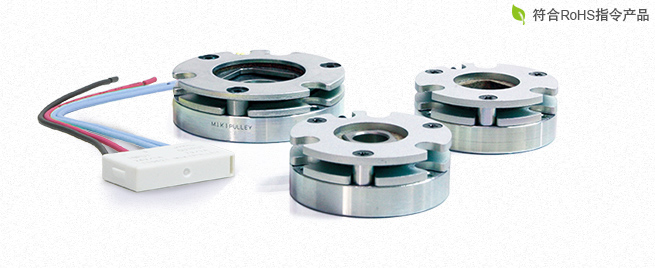

BXR LE 型
是无激磁动作型制动器，其前提是组合使用专用控制器，该专用控制器控制为克服制动器解除动作初期的弹簧挤压力所需的电能和为维持解除状态所需的电能。通过这种设计，具有节能、发热低和小型等许多优点
PDF•CAD数据从此处下载
各种优点
通过与专用控制器配套使用，可得到各种优点。
采用厚度仅为本公司以往产品 1/2 的超薄型设计
厚度仅为本公司以往产品 BX 系列的 1/2。可在有限的空间大显身手。 由于是沿轴向取出导线，因此可有效使用径向空间。
彻底的转子轻量化
转子的芯材采用高强度玻璃布，在确保足够强度的同时，实现了轻量化。

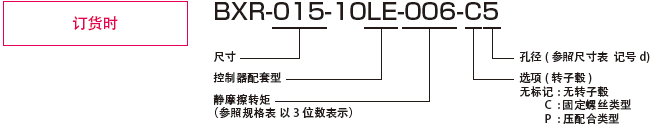

BXR (LE) 型
【制动器部分规格】
| 型号 | 尺寸 | 静摩擦转矩Ts[N･m] | 线圈 (20℃时) | 耐热等级 | 导线 | 最高转速[min-1] | 旋转部分转动惯量J[kg･m2] | 允许制动做功Ebaℓ[J] | 总制动做功ET[J] | 电枢吸引时间(DC24V)ta[s] | 电枢释放时间(DC7V)tar[s] | 质量[kg] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 过励磁输出 | 稳态励磁输出 | |||||||||||||||||||
| 电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | 电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | UL 样式 | 尺寸 | |||||||||||
| BXR-015-10LE | 015 | 0.06 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 3.24×10-8 | 5 | 1000 | 0.020 | 0.020 | 0.03 |
| BXR-020-10LE | 020 | 0.14 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 7.01×10-8 | 15 | 3000 | 0.035 | 0.020 | 0.06 |
| BXR-025-10LE | 025 | 0.32 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 1.96×10-7 | 15 | 3000 | 0.035 | 0.020 | 0.08 |
| BXR-035-10LE | 035 | 0.62 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 6.20×10-7 | 87 | 17000 | 0.050 | 0.020 | 0.12 |
| BXR-040-10LE | 040 | 1.32 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 1.29×10-6 | 87 | 17000 | 0.060 | 0.020 | 0.16 |
| BXR-050-10LE | 050 | 3.20 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 2.57×10-6 | 200 | 40000 | 0.060 | 0.020 | 0.40 |

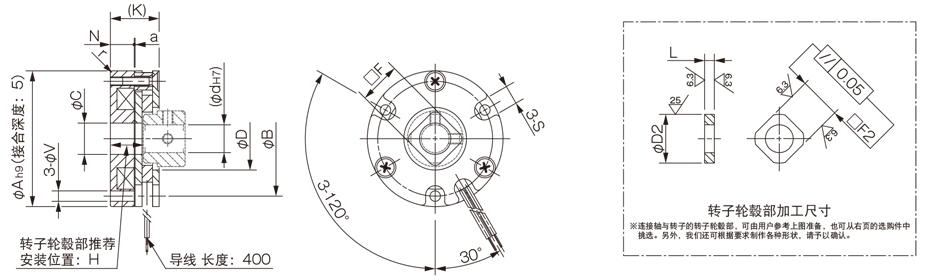

【制动器部分尺寸】
单位[mm]

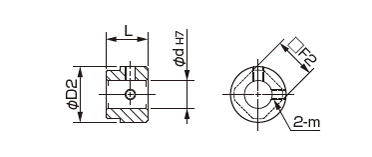

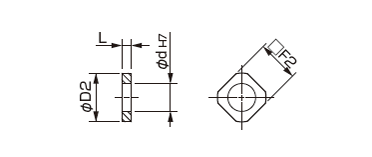

| 型号 | 尺寸 | 径向尺寸 | 轴向尺寸 | 转子毂加工尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | r | B | C | D | d max. | □F | S | V | H | K | N | a | L | D2 | ||
| BXR-015-10LE | 015 | 26 | R0.5 | 22 | 7 | 12 | 6 | 8 | 4.3 | 2.3 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 100-0.1 |
| BXR-020-10LE | 020 | 32 | R0.5 | 28 | 9 | 16 | 8 | 12 | 5.0 | 2.3 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 140-0.1 |
| BXR-025-10LE | 025 | 39 | R0.5 | 33 | 9 | 18 | 8 | 12 | 5.5 | 3.0 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 140-0.1 |
| BXR-035-10LE | 035 | 48 | R0.5 | 42 | 15 | 28 | 14 | 19 | 5.5 | 3.0 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 230-0.1 |
| BXR-040-10LE | 040 | 56 | R0.5 | 50 | 15 | 27 | 14 | 19 | 6.5 | 3.4 | 9.9~10.4 | 14.5 | 7.4 | 0.1 | 4 以上 | 230-0.1 |
| BXR-050-10LE | 050 | 71 | R0.5 | 65 | 22 | 37 | 20 | 25 | 8.0 | 4.4 | 14.0~14.4 | 19.0 | 10.5 | 0.1 | 4.5 以上 | 310-0.1 |

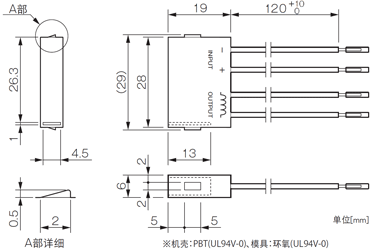

【 控制器部分规格】
| 型号 | BEM-24ESN7-120N |
|---|---|
| 输入电压 | DC24V ±10% 平滑电源 |

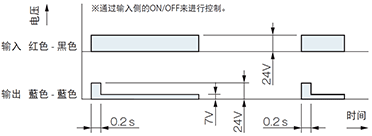

| 输出电压 | 接通时 DC24V(0.2s) 稳态时時 DC7V(±10%)・PWM控制 ※输入电压在DC21V以下时，输出电压将断开 |
| 最大输出电流 | DC1.0A(环境温度20℃)・DC0.8A(环境温度60℃) |
| 时间额定 | 连续 |
| 绝缘电阻 | DC500V兆欧表测量时为100MΩ（ 输入输出－壳体间） |
| 绝缘耐压 | AC1000V 50/60Hz 1 分钟（输入输出－壳体间） |
| 使用环境 | －20 ～60℃ 5～95%RH、不得结露、冻结 |

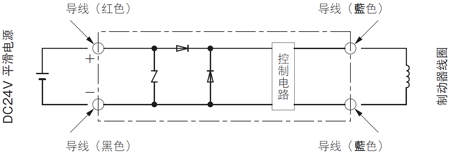

| 导线 | 功能名称 | 功能说明 | 规格 |
|---|---|---|---|
| 红 | 输入 (＋) | 连接 DC24V平滑电源（＋） | UL3398 AWG26 |
| 黑 | 输入 (－) | 连接 DC24V平滑电源（－） | UL3398 AWG26 |
| 蓝 | 输出 | 连接无励磁制动器（极性不论） | UL3398 AWG26 |
| 蓝 | 输出 | 连接无励磁制动器（极性不论） | UL3398 AWG26 |
