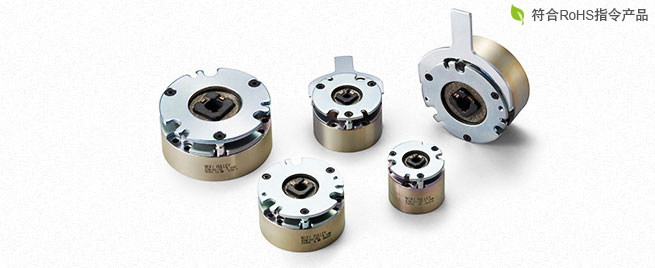

BXW型

备有相同尺寸的3种负载转矩类型和规格·尺寸适合小型伺服电动机□ 40・□ 60・□ 80用的1种,共计4种型号。可根据用途和生命周期选择最适合的型号。每一种型号都是从使用初期转矩就符合额定值,无需客户进行磨合试转。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

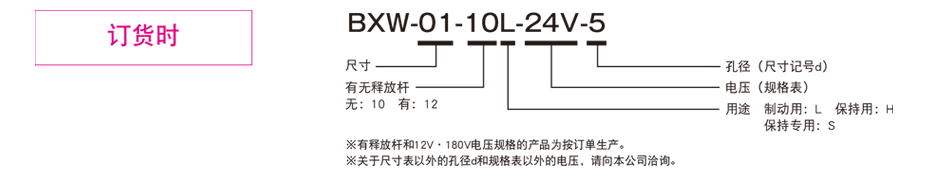

BXW-□-□L・H・S

【规格】BXW-□-□L(用于制动)

型号尺寸静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]旋转部分转动惯量J[kg・m2允许制动功率Pba ℓ[W]总制动做功ET[J]电枢吸引时间ta[s]电枢释放时间tar[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸
BXW-01-10L010.12125.00.41728.8FUL3398AWG2650000.6×10-62.51.5×1060.0080.0150.2
245.00.208115F
455.00.111405F
905.00.0561622F
1805.00.0286486F
BXW-02-10L020.25126.60.55021.8FUL3398AWG2650001.9×10-65.03.0×1060.0080.0150.3
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-02-12L020.25126.60.55021.8FUL3398AWG2650001.9×10-65.03.0×1060.0080.0150.3
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-03-10L030.50129.00.75016.0FUL3398AWG2650003.8×10-610.04.5×1060.0250.0250.4
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-03-12L030.50129.00.75016.0FUL3398AWG2650003.8×10-610.04.5×1060.0250.0250.4
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-04-10L041.001211.50.95812.5FUL3398AWG22500012.0×10-620.07.0×1060.0300.0300.6
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-04-12L041.001211.50.95812.5FUL3398AWG22500012.0×10-620.07.0×1060.0300.0300.6
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-05-10L052.001213.01.08311.1FUL3398AWG22500023.0×10-630.012.0×1060.0350.0350.8
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F
BXW-05-12L052.001213.01.08311.1FUL3398AWG22500023.0×10-630.012.0×1060.0350.0350.8
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。

【规格】BXW-□-□H(保持用)

型号尺寸静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]旋转部分转动惯量J[kg・m2允许制动功率Pba ℓ[W]总制动做功ET[J]电枢吸引时间ta[s]电枢释放时间tar[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸
BXW-01-10H010.24125.00.41728.8FUL3398AWG2650000.6×10-60.50.2×1060.0100.0100.2
245.00.208115F
455.00.111405F
905.00.0561622F
1805.00.0286486F
BXW-02-10H020.50126.60.55021.8FUL3398AWG2650001.9×10-61.00.3×1060.0100.0100.3
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-02-12H020.50126.60.55021.8FUL3398AWG2650001.9×10-61.00.3×1060.0100.0100.3
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-03-10H031.00129.00.75016.0FUL3398AWG2650003.8×10-62.00.5×1060.0350.0200.4
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-03-12H031.00129.00.75016.0FUL3398AWG2650003.8×10-62.00.5×1060.0350.0200.4
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-04-10H042.001211.50.95812.5FUL3398AWG22500012.0×10-64.01.0×1060.0400.0250.6
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-04-12H042.001211.50.95812.5FUL3398AWG22500012.0×10-64.01.0×1060.0400.0250.6
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-05-10H054.001213.01.08311.1FUL3398AWG22500023.0×10-66.02.0×1060.0450.0300.8
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F
BXW-05-12H054.001213.01.08311.1FUL3398AWG22500023.0×10-66.02.0×1060.0450.0300.8
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。

【规格】BXW-□-□S(保持专用)

型号尺寸静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]旋转部分转动惯量J[kg・m2允许制动功率Pba ℓ[W]总制动做功ET[J]电枢吸引时间ta[s]电枢释放时间tar[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸
BXW-01-10S010.36245.00.208115FUL3398AWG2650000.6×10-60.0250.0100.2
BXW-02-10S020.75246.60.27587.3FUL3398AWG2650001.9×10-60.0300.0100.3
BXW-02-12S020.75246.60.27587.3FUL3398AWG2650001.9×10-60.0300.0100.3
BXW-03-10S031.50249.00.37564.0FUL3398AWG2650003.8×10-60.0350.0200.4
BXW-03-12S031.50249.00.37564.0FUL3398AWG2650003.8×10-60.0350.0200.4
BXW-04-10S042.602411.50.47950.1FUL3398AWG22500012.0×10-60.0400.0250.6
BXW-04-12S042.602411.50.47950.1FUL3398AWG22500012.0×10-60.0400.0250.6
BXW-05-10S055.202413.00.54244.3FUL3398AWG22500023.0×10-60.0450.0300.8
BXW-05-12S055.202413.00.54244.3FUL3398AWG22500023.0×10-60.0450.0300.8

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。

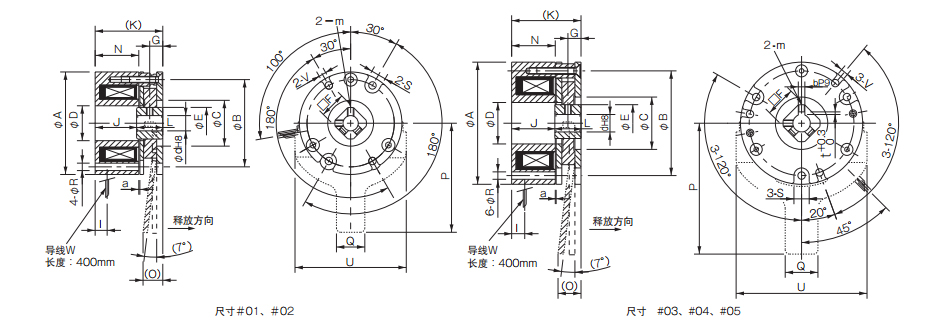

【尺寸】

单位[mm]
尺寸径向尺寸轴向尺寸孔尺寸
ABCDESVRFmOPQUGIJKLNadbt
0137321813.512.063310M34.55.022.531.5922.50.105
6
0247402116.014.573.43.412M39(10.2)5013516.05.519.231.21220.00.106
7
0356482419.017.073.43.414M311(11.7)6015606.06.019.931.91220.00.158
0465583524.022.073.43.418M412(12.5)7015707.07.019.933.91421.00.151031.2
0575663628.026.594.54.522M414(14.5)8020807.07.022.136.11421.50.151241.5

※#01 尺寸没有带释放杆的选项。

※( )内尺寸为BXW- □ - □ S 的数值。

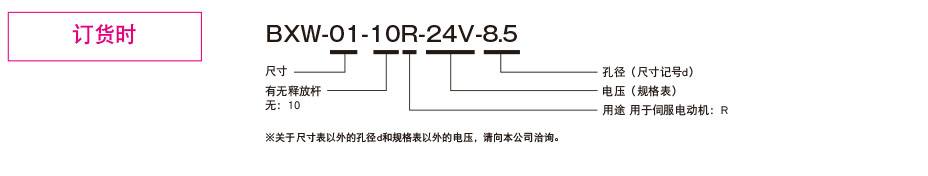

BXW-□-□R

【规格】

型号尺寸静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]旋转部分转动惯量J[kg・m2允许制动做功Ebaℓ[J]总制动做功ET[J]电枢吸引时间ta[s]电枢释放时间tar[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸
BXW-01-10R010.3246.10.25494.4FUL3398AWG2660001.36×10-71530000.0350.0200.1
BXW-03-10R031.3247.20.30080.0FUL3398AWG2260001.17×10-687170000.0500.0200.3
BXW-05-10R052.5248.00.33372.0FUL3398AWG2260003.68×10-6200400000.0600.0200.5

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。

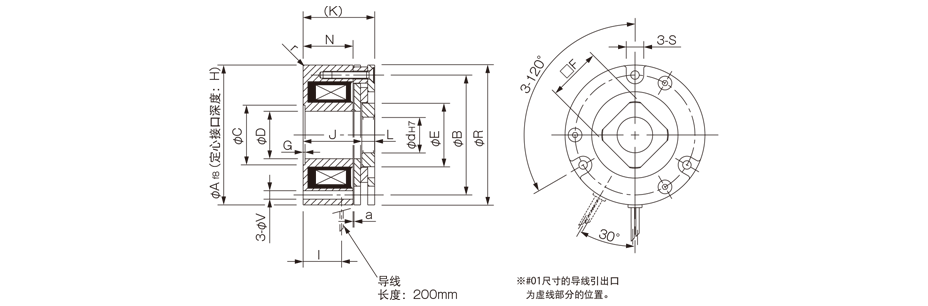

【尺寸】

单位[mm]
尺寸径向尺寸轴向尺寸孔尺寸
ArBCDESVRFGHIJKLNadd max
0133R0.526.51691473.432.5120.241925.5~2630422.80.18.58.5
0348R14226142383.447.5190.241825.5~2630422.60.11115
0564R15628223184.563.5250.241625~25.5304.521.30.11620

※以上标准孔径以外的孔径也可以对应。d max表示圆轴时的最大孔径。

※也可以进行圆孔以外的键加工。详情请向本公司洽询。

※与其他BXW型号的尺寸、安装等不兼容。

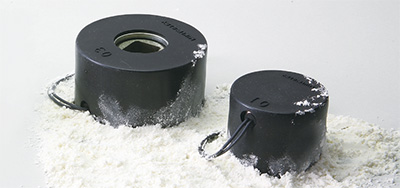

防尘罩

防尘罩作为选项提供。能防止异物进入,可在恶劣环境下使用。
防尘罩有两种,可覆盖整体的无轴贯通用孔加工类型和可在轴贯通状态下安装制动器的带轴贯通用孔加工类型。还可从引出导线用的孔位置选择制动器安装的板安装或定子安装。

【规格】

材质EPDM(三元乙丙橡胶)
温度范围-40℃ - 140℃
外观颜色
适用制动器型号BXW型 L型、H型、S型
适用制动器尺寸#01、#02、#03、#04、#05
适用电压规格DC12V、24V、45V、90V、180V

※ 温度范围针对防尘盖素材,BXW型的使用环境温度范围为-10℃至40℃。

※ 无法安装在BXW型有释放杆型和BXW型的R型上。

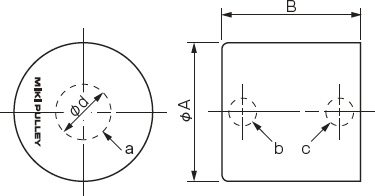

【尺寸】

形状编号 a b c
01 × × ×
02 × ×
03 × ×
04 × ×
05 ×
06 ×
单位[mm]

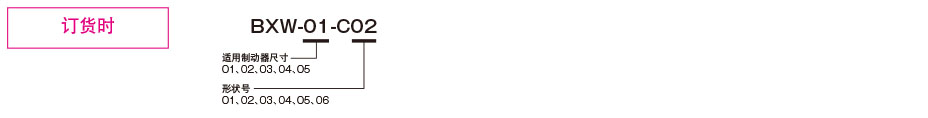

型号 φA B φd
BXW-01-C □ 41 33 16
BXW-02-C □ 51 33 21
BXW-03-C □ 60 33.5 24
BXW-04-C □ 69 35.5 30
BXW-05-C □ 79 37.5 30

※图形符号a表示有无轴贯通用的孔加工,b表示有无板安装时引出导线用的孔加工,c表示有无定子安装时引出导线用的孔加工。

※01和04形状编号需要另外进行引出导线用的孔加工。
