SFH型

是高输出用途的板簧联轴器，最大尺寸的规格为法兰外径φ262mm、容许转矩8000N・m。备有高刚性的单元件型和配置有两个元件、中间用浮动轴连接的高弹性双单元浮动轴型。尤其是浮动轴可以根据客户的要求设定长度。

PDF•CAD数据从此处下载

安装方法自由

以底孔产品为标准构成产品阵容，还可应对使用键或烧嵌的轴连接。并且还备有采用摩擦连接的SFH S/G-K-K型，可以自由选择安装方法。

能够以部件为单位进行装配

因为是以部件单位交付，即便是在总装状态下无法安装的设计也可以毫无问题地使用。

产品线

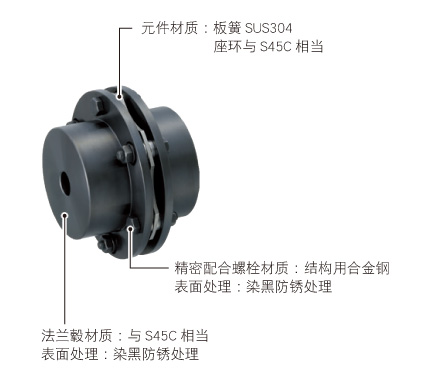

结构和材质

SFH S

SFH G

SFH S-□K-□K

SFH G-□K-□K

SFH-□S 型
SFH-□G 型

SFH-□S 型

【规格】SFH-□S

型号	允许转矩[N•m]	允许误差		最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
型号	允许转矩[N•m]	偏角[°]	轴向[mm]	最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
SFH-150S	1000	1	±0.4	5900	1500000	244	12.60×10^-3	4.71
SFH-170S	1300	1	±0.5	5100	2840000	224	26.88×10^-3	7.52
SFH-190S	2000	1	±0.5	4700	3400000	244	43.82×10^-3	10.57
SFH-210S	4000	1	±0.55	4300	4680000	508	68.48×10^-3	13.78
SFH-220S	5000	1	±0.6	4000	5940000	448	102.53×10^-3	18.25
SFH-260S	8000	1	±0.7	3400	10780000	612	233.86×10^-3	29.66

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】SFH-□S

单位[mm]

型号	d1, d2			D	N	L	LF	S	F	K	M
型号	底孔	最小	最大	D	N	L	LF	S	F	K	M
SFH-150S	20	22	70	152	104	101	45	11	5	94	6-M8×36
SFH-170S	25	28	80	178	118	124	55	14	6	108	6-M10×45
SFH-190S	30	32	85	190	126	145	65	15	10	116	6-M12×54
SFH-210S	35	38	90	210	130	165	75	15	8	124	6-M16×60
SFH-220S	45	48	100	225	144	200	90	20	-2	132	6-M16×60
SFH-260S	50	55	115	262	166	223	100	23	11	150	6-M20×80

※底孔为钻孔。关于加工，请参阅标准孔加工规格。

※精密配合螺栓M公称为数量-螺钉公称×公称长度。

【规格】SFH-□S-□K-□K

型号	允许转矩[N•m]	允许误差		最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
型号	允许转矩[N•m]	偏角[°]	轴向[mm]	最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
SFH-150S	1000	1	±0.4	5900	1500000	244	25.14×10^-3	8.95
SFH-170S	1300	1	±0.5	5100	2840000	224	47.90×10^-3	12.53
SFH-190S	2000	1	±0.5	4700	3400000	244	60.40×10^-3	14.21
SFH-210S	4000	1	±0.55	4300	4680000	508	80.50×10^-3	16.12

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】SFH-□S-□K-□K

单位[mm]

型号	D	L	d1, d2	N1, N2	LF	S	C	K	M	M1	M2
SFH-150S	152	157	38, 40, 42, 45, 48, 50	108	65	11	8	94	6-M8×36	6-M8×60	3-M8
SFH-150S	152	157	55, 56, 60, 65, 70	128	65	11	8	94	6-M8×36	6-M8×60	3-M8
SFH-170S	178	160	38, 40, 42, 45, 48, 50	108	65	14	8	108	6-M10×45	6-M8×60	3-M8
			55, 56, 60, 65, 70	128
			75, 80	148
SFH-190S	190	175	38, 40, 42, 45, 48, 50	108	70	15	10	116	6-M12×54	6-M10×65	3-M10
			55, 56, 60, 65, 70	128
			75, 80, 85	148
SFH-210S	210	181	38, 40, 42, 45, 48, 50	108	73	15	10	124	6-M16×60	6-M10×65	3-M10
			55, 56, 60, 65, 70	128
			75, 80, 85, 90	148

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度，加压螺栓M1和卸除用螺钉孔M2的数量为单侧毂的数量。

【标准孔径组合】

型号	标准孔径 d1•d2[mm]
型号	38	40	42	45	48	50	55	56	60	65	70	75	80	85	90
SFH-150S	●	●	●	●	●	●	●	●	●	●	●
SFH-170S	1100	1200	1250	●	●	●	●	●	●	●	●	●	●
SFH-190S	1800	1900	●	●	●	●	●	●	●	●	●	●	●	●
SFH-210S	1800	1900	2000	2150	2300	2400	2600	2650	2850	3100	3350	3600	3800	●	●

※有●标记以及数值栏内的孔径按标准处理。

※数值栏内的孔径因该孔径较小，允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N•m]。

【标准孔加工规格】

单位[mm]

符合JIS旧标准 2 种 JIS B 1301 1959					符合JIS新标准 H9 JIS B 1301 1996					支持电动机标准JIS C 4210 2001
孔径公称	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	孔径公称	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	孔径公称	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)
孔径公称	公差H7	公差E9	-	-	孔径公称	公差H7	公差H9	-	-	孔径公称	公差G7, F7	公差H9	-	-
22	22^+0.021₀	7^+0.061_+0.025	25.0^+0.3₀	2-M6	22H	22^+0.021₀	6^+0.030₀	24.8^+0.3₀	2-M5	-	-	-	-	-
24	24^+0.021₀	7^+0.061_+0.025	27.0^+0.3₀	2-M6	24H	24^+0.021₀	8^+0.036₀	27.3^+0.3₀	2-M6	24N	24^+0.028_+0.007	8^+0.036₀	27.3^+0.3₀	2-M6
25	25^+0.021₀	7^+0.061_+0.025	28.0^+0.3₀	2-M6	25H	25^+0.021₀	8^+0.036₀	28.3^+0.3₀	2-M6	-	-	-	-	-
28	28^+0.021₀	7^+0.061_+0.025	31.0^+0.3₀	2-M6	28H	28^+0.021₀	8^+0.036₀	31.3^+0.3₀	2-M6	28N	28^+0.028_+0.007	8^+0.036₀	31.3^+0.3₀	2-M6
30	30^+0.021₀	7^+0.061_+0.025	33.0^+0.3₀	2-M6	30H	30^+0.021₀	8^+0.036₀	33.3^+0.3₀	2-M6	-	-	-	-	-
32	32^+0.025₀	10^+0.061_+0.025	35.5^+0.3₀	2-M8	32H	32^+0.025₀	10^+0.036₀	35.3^+0.3₀	2-M8	-	-	-	-	-
35	35^+0.025₀	10^+0.061_+0.025	38.5^+0.3₀	2-M8	35H	35^+0.025₀	10^+0.036₀	38.3^+0.3₀	2-M8	-	-	-	-	-
38	38^+0.025₀	10^+0.061_+0.025	41.5^+0.3₀	2-M8	38H	38^+0.025₀	10^+0.036₀	41.3^+0.3₀	2-M8	38N	38^+0.050_+0.025	^+0.036₀₁₀	41.3^+0.3₀	2-M8
40	40^+0.025₀	10^+0.061_+0.025	43.5^+0.3₀	2-M8	40H	40^+0.025₀	12^+0.043₀	43.3^+0.3₀	2-M8	-	-	-	-	-
42	42^+0.025₀	12^+0.061_+0.025	45.5^+0.3₀	2-M8	42H	42^+0.025₀	12^+0.043₀	45.3^+0.3₀	2-M8	42N	42^+0.050_+0.025	12^+0.043₀	45.3^+0.3₀	2-M8
45	45^+0.025₀	12^+0.061_+0.025	48.5^+0.3₀	2-M8	45H	45^+0.025₀	14^+0.043₀	48.8^+0.3₀	2-M10	-	-	-	-	-
48	48^+0.025₀	12^+0.061_+0.025	51.5^+0.3₀	2-M8	48H	48^+0.025₀	14^+0.043₀	51.8^+0.3₀	2-M10	48N	48^+0.050_+0.025	14^+0.043₀	51.8^+0.3₀	2-M10
50	50^+0.025₀	12^+0.061_+0.025	53.5^+0.3₀	2-M8	50H	50^+0.025₀	14^+0.043₀	53.8^+0.3₀	2-M10	-	-	-	-	-
55	55^+0.030₀	15^+0.075_+0.032	60.0^+0.3₀	2-M10	55H	55^+0.030₀	16^+0.043₀	59.3^+0.3₀	2-M10	55N	55^+0.060_+0.030	16^+0.043₀	59.3^+0.3₀	2-M10
56	56^+0.030₀	15^+0.075_+0.032	61.0^+0.3₀	2-M10	56H	56^+0.030₀	16^+0.043₀	60.3^+0.3₀	2-M10	-	-	-	-	-
60	60^+0.030₀	15^+0.075_+0.032	65.0^+0.3₀	2-M10	60H	60^+0.030₀	18^+0.043₀	64.4^+0.3₀	2-M10	60N	60^+0.060_+0.030	18^+0.043₀	64.4^+0.3₀	2-M10
65	65^+0.030₀	18^+0.075_+0.032	71.0^+0.3₀	2-M10	65H	65^+0.030₀	18^+0.043₀	69.4^+0.3₀	2-M10	65N	65^+0.060_+0.030	18^+0.043₀	69.4^+0.3₀	2-M10
70	70^+0.030₀	18^+0.075_+0.032	76.0^+0.3₀	2-M10	70H	70^+0.030₀	20^+0.052₀	74.9^+0.5₀	2-M10	-	-	-	-	-
75	75^+0.030₀	20^+0.092_+0.040	81.0^+0.5₀	2-M10	75H	75^+0.030₀	20^+0.052₀	79.9^+0.5₀	2-M10	75N	75^+0.060_+0.030	20^+0.052₀	79.9^+0.5₀	2-M10
80	80^+0.030₀	20^+0.092_+0.040	86.0^+0.5₀	2-M10	80H	80^+0.030₀	22^+0.052₀	85.4^+0.5₀	2-M12	-	-	-	-	-
85	85^+0.035₀	24^+0.092_+0.040	93.0^+0.5₀	2-M12	85H	85^+0.035₀	22^+0.052₀	90.4^+0.5₀	2-M12	85N	85^+0.071_+0.035	22^+0.052₀	90.4^+0.5₀	2-M12
90	90^+0.035₀	24^+0.092_+0.040	98.0^+0.5₀	2-M12	90H	90^+0.035₀	25^+0.052₀	95.4^+0.5₀	2-M12	-	-	-	-	-
95	95^+0.035₀	24^+0.092_+0.040	103.0^+0.5₀	2-M12	95H	95^+0.035₀	25^+0.052₀	100.4^+0.5₀	2-M12	95N	95^+0.071_+0.035	25^+0.052₀	100.4^+0.5₀	2-M12
100	100^+0.035₀	28^+0.092_+0.040	109.0^+0.5₀	2-M12	100H	100^+0.035₀	28^+0.052₀	106.4^+0.5₀	2-M12	-	-	-	-	-
115	115^+0.035₀	32^+0.112_+0.050	125.0^+0.5₀	2-M12	115H	115^+0.035₀	32^+0.052₀	122.4^+0.5₀	2-M12	-	-	-	-	-

※紧定螺钉和键槽的位置不在同一平面上。

※紧定螺钉为产品附带。

※键槽加工的位置精度采用目视。

※如对键槽相对于各毂的位置精度有要求，请向本公司洽询。

※有关标明以外的孔加工标准尺寸，请参阅卷末的技术资料。

【紧定螺钉的位置】

単位 [mm]

型号	从端面的位置［mm］
SFH-150	15
SFH-170	20
SFH-190	25
SFH-210	30
SFH-220	35
SFH-260	40

SFH-□G 型

【规格】SFH-□G

型号	允许转矩[N•m]	允许误差			最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
型号	允许转矩[N•m]	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
SFH-150G	1000	1.4	1（单侧）	±0.8	5900	750000	122	21.87×10^-3	8.72
SFH-170G	1300	1.6	1（单侧）	±1.0	5100	1420000	112	51.07×10^-3	13.94
SFH-190G	2000	2.0	1（单侧）	±1.0	4700	1700000	122	81.58×10^-3	19.51
SFH-210G	4000	2.1	1（单侧）	±1.1	4300	2340000	254	125.50×10^-3	24.26
SFH-220G	5000	2.3	1（单侧）	±1.2	4000	2970000	224	176.91×10^-3	30.27
SFH-260G	8000	2.9	1（单侧）	±1.4	3400	5390000	306	433.47×10^-3	53.11

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】SFH-□G

单位[mm]

型号	d1, d2			D	N	L	LF	LS	S	F	K	M
型号	底孔	最小	最大	D	N	L	LF	LS	S	F	K	M
SFH-150G	20	22	70	152	104	182	45	70	11	5	94	12-M8×36
SFH-170G	25	28	80	178	118	218	55	80	14	6	108	12-M10×45
SFH-190G	30	32	85	190	126	260	65	100	15	10	116	12-M12×54
SFH-210G	35	38	90	210	130	290	75	110	15	8	124	12-M16×60
SFH-220G	45	48	100	225	144	335	90	115	20	-2	132	12-M16×60
SFH-260G	50	55	115	262	166	391	100	145	23	11	150	12-M20×80

※底孔为钻孔。关于加工，请参阅标准孔加工规格。

※需要上述LS 尺寸以外的产品时, 请指定所需的LS 尺寸［mm］。另外，上述LS 尺寸未满、LS ≧ 1000 时请洽询。

※精密配合螺栓M公称为数量-螺钉公称×公称长度。

【垂直使用最大LS尺寸】SFH-□G-□K-□K

单位[mm]

型号	LS[mm]
SFH-150G	1100
SFH-170G	800
SFH-190G	900
SFH-210G	2000
SFH-220G	1900
SFH-260G	2500

※如考虑垂直使用，LS尺寸为上表以上时，请向本公司洽询。

【规格】SFH-□G-□K-□K

型号	允许转矩[N•m]	允许误差			最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
型号	允许转矩[N•m]	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
SFH-150G	1000	1.4	1（单侧）	±0.8	5900	750000	122	34.41×10^-3	12.96
SFH-170G	1300	1.6	1（单侧）	±1.0	5100	1420000	112	72.09×10^-3	18.95
SFH-190G	2000	2.0	1（单侧）	±1.0	4700	1700000	122	98.15×10^-3	23.14
SFH-210G	4000	2.1	1（单侧）	±1.1	4300	2340000	254	137.53×10^-3	26.61

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】SFH-□G-□K-□K

单位[mm]

型号	D	L	d1, d2	N1, N2	LF	LS	S	C	K	M	M1	M2
SFH-150G	152	238	38, 40, 42, 45, 48, 50	108	65	70	11	8	94	12-M8×36	6-M8×60	3-M8
SFH-150G	152	238	55, 56, 60, 65, 70	128	65	70	11	8	94	12-M8×36	6-M8×60	3-M8
SFH-170G	178	254	38, 40, 42, 45, 48, 50	108	65	80	14	8	108	12-M10×45	6-M8×60	3-M8
			55, 56, 60, 65, 70	128
			75, 80	148
SFH-190G	190	290	38, 40, 42, 45, 48, 50	108	70	100	15	10	116	12-M12×54	6-M10×65	3-M10
			55, 56, 60, 65, 70	128
			75, 80, 85	148
SFH-210G	210	306	38, 40, 42, 45, 48, 50	108	73	110	15	10	124	12-M16×60	6-M10×65	3-M10
			55, 56, 60, 65, 70	128
			75, 80, 85, 90	148

※需要上述LS 尺寸以外的产品时, 请指定所需的LS 尺寸［mm］。另外，上述LS 尺寸未满、LS ≧ 1000 时请洽询。

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度，加压螺栓M1和卸除用螺钉孔M2的数量为单侧毂的数量。

【标准孔径组合】

型号	标准孔径 d1•d2[mm]
型号	38	40	42	45	48	50	55	56	60	65	70	75	80	85	90
SFH-150G	●	●	●	●	●	●	●	●	●	●	●
SFH-170G	1100	1200	1250	●	●	●	●	●	●	●	●	●	●
SFH-190G	1800	1900	●	●	●	●	●	●	●	●	●	●	●	●
SFH-210G	1800	1900	2000	2150	2300	2400	2600	2650	2850	3100	3350	3600	3800	●	●

※有●标记以及数值栏内的孔径按标准孔径处理。

※数值栏内的孔径因该孔径较小，允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N•m]。

【垂直使用最大LS尺寸】

单位[mm]

型号	LS[mm]
SFH-150G	1100
SFH-170G	800
SFH-190G	900
SFH-210G	2000

※如考虑垂直使用，LS尺寸为上表以上时，请向本公司洽询。

【标准孔加工规格】

单位[mm]

符合JIS旧标准 2 种 JIS B 1301 1959					符合JIS新标准 H9 JIS B 1301 1996					支持电动机标准JIS C 4210 2001
孔径公称	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	孔径公称	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	孔径公称	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)
孔径公称	公差H7	公差E9	-	-	孔径公称	公差H7	公差H9	-	-	孔径公称	公差G7, F7	公差H9	-	-
22	22^+0.021₀	7^+0.061_+0.025	25.0^+0.3₀	2-M6	22H	22^+0.021₀	6^+0.030₀	24.8^+0.3₀	2-M5	-	-	-	-	-
24	24^+0.021₀	7^+0.061_+0.025	27.0^+0.3₀	2-M6	24H	24^+0.021₀	8^+0.036₀	27.3^+0.3₀	2-M6	24N	24^+0.028_+0.007	8^+0.036₀	27.3^+0.3₀	2-M6
25	25^+0.021₀	7^+0.061_+0.025	28.0^+0.3₀	2-M6	25H	25^+0.021₀	8^+0.036₀	28.3^+0.3₀	2-M6	-	-	-	-	-
28	28^+0.021₀	7^+0.061_+0.025	31.0^+0.3₀	2-M6	28H	28^+0.021₀	8^+0.036₀	31.3^+0.3₀	2-M6	28N	28^+0.028_+0.007	8^+0.036₀	31.3^+0.3₀	2-M6
30	30^+0.021₀	7^+0.061_+0.025	33.0^+0.3₀	2-M6	30H	30^+0.021₀	8^+0.036₀	33.3^+0.3₀	2-M6	-	-	-	-	-
32	32^+0.025₀	10^+0.061_+0.025	35.5^+0.3₀	2-M8	32H	32^+0.025₀	10^+0.036₀	35.3^+0.3₀	2-M8	-	-	-	-	-
35	35^+0.025₀	10^+0.061_+0.025	38.5^+0.3₀	2-M8	35H	35^+0.025₀	10^+0.036₀	38.3^+0.3₀	2-M8	-	-	-	-	-
38	38^+0.025₀	10^+0.061_+0.025	41.5^+0.3₀	2-M8	38H	38^+0.025₀	10^+0.036₀	41.3^+0.3₀	2-M8	38N	38^+0.050_+0.025	^+0.036₀₁₀	41.3^+0.3₀	2-M8
40	40^+0.025₀	10^+0.061_+0.025	43.5^+0.3₀	2-M8	40H	40^+0.025₀	12^+0.043₀	43.3^+0.3₀	2-M8	-	-	-	-	-
42	42^+0.025₀	12^+0.061_+0.025	45.5^+0.3₀	2-M8	42H	42^+0.025₀	12^+0.043₀	45.3^+0.3₀	2-M8	42N	42^+0.050_+0.025	12^+0.043₀	45.3^+0.3₀	2-M8
45	45^+0.025₀	12^+0.061_+0.025	48.5^+0.3₀	2-M8	45H	45^+0.025₀	14^+0.043₀	48.8^+0.3₀	2-M10	-	-	-	-	-
48	48^+0.025₀	12^+0.061_+0.025	51.5^+0.3₀	2-M8	48H	48^+0.025₀	14^+0.043₀	51.8^+0.3₀	2-M10	48N	48^+0.050_+0.025	14^+0.043₀	51.8^+0.3₀	2-M10
50	50^+0.025₀	12^+0.061_+0.025	53.5^+0.3₀	2-M8	50H	50^+0.025₀	14^+0.043₀	53.8^+0.3₀	2-M10	-	-	-	-	-
55	55^+0.030₀	15^+0.075_+0.032	60.0^+0.3₀	2-M10	55H	55^+0.030₀	16^+0.043₀	59.3^+0.3₀	2-M10	55N	55^+0.060_+0.030	16^+0.043₀	59.3^+0.3₀	2-M10
56	56^+0.030₀	15^+0.075_+0.032	61.0^+0.3₀	2-M10	56H	56^+0.030₀	16^+0.043₀	60.3^+0.3₀	2-M10	-	-	-	-	-
60	60^+0.030₀	15^+0.075_+0.032	65.0^+0.3₀	2-M10	60H	60^+0.030₀	18^+0.043₀	64.4^+0.3₀	2-M10	60N	60^+0.060_+0.030	18^+0.043₀	64.4^+0.3₀	2-M10
65	65^+0.030₀	18^+0.075_+0.032	71.0^+0.3₀	2-M10	65H	65^+0.030₀	18^+0.043₀	69.4^+0.3₀	2-M10	65N	65^+0.060_+0.030	18^+0.043₀	69.4^+0.3₀	2-M10
70	70^+0.030₀	18^+0.075_+0.032	76.0^+0.3₀	2-M10	70H	70^+0.030₀	20^+0.052₀	74.9^+0.5₀	2-M10	-	-	-	-	-
75	75^+0.030₀	20^+0.092_+0.040	81.0^+0.5₀	2-M10	75H	75^+0.030₀	20^+0.052₀	79.9^+0.5₀	2-M10	75N	75^+0.060_+0.030	20^+0.052₀	79.9^+0.5₀	2-M10
80	80^+0.030₀	20^+0.092_+0.040	86.0^+0.5₀	2-M10	80H	80^+0.030₀	22^+0.052₀	85.4^+0.5₀	2-M12	-	-	-	-	-
85	85^+0.035₀	24^+0.092_+0.040	93.0^+0.5₀	2-M12	85H	85^+0.035₀	22^+0.052₀	90.4^+0.5₀	2-M12	85N	85^+0.071_+0.035	22^+0.052₀	90.4^+0.5₀	2-M12
90	90^+0.035₀	24^+0.092_+0.040	98.0^+0.5₀	2-M12	90H	90^+0.035₀	25^+0.052₀	95.4^+0.5₀	2-M12	-	-	-	-	-
95	95^+0.035₀	24^+0.092_+0.040	103.0^+0.5₀	2-M12	95H	95^+0.035₀	25^+0.052₀	100.4^+0.5₀	2-M12	95N	95^+0.071_+0.035	25^+0.052₀	100.4^+0.5₀	2-M12
100	100^+0.035₀	28^+0.092_+0.040	109.0^+0.5₀	2-M12	100H	100^+0.035₀	28^+0.052₀	106.4^+0.5₀	2-M12	-	-	-	-	-
115	115^+0.035₀	32^+0.112_+0.050	125.0^+0.5₀	2-M12	115H	115^+0.035₀	32^+0.052₀	122.4^+0.5₀	2-M12	-	-	-	-	-

※紧定螺钉和键槽的位置不在同一平面上。

※紧定螺钉为产品附带。

※键槽加工的位置精度采用目视。

※如对键槽相对于各毂的位置精度有要求，请向本公司洽询。

※有关标明以外的孔加工标准尺寸，请参阅卷末的技术资料。

【紧定螺钉的位置】

単位 [mm]

型号	从端面的位置［mm］
SFH-150	15
SFH-170	20
SFH-190	25
SFH-210	30
SFH-220	35
SFH-260	40
