伺服挠性联轴器

利用有限元方法进行彻底分析,超高刚性的金属板簧式

是为伺服电动机开发的超高刚性金属板簧式联轴器,这一方式具有在扭转方向上刚,在弯折方向、阶梯方向和轴方向上柔的出色性质,利用最新的有限元方法对板簧元件进行了彻底分析,得到了最理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型,和主体材质采用碳钢,有多种类型可选的SFS型,为机床的主轴·进给轴开发的SFM·SFF型,产品阵容丰富,适合各种用途。

用途

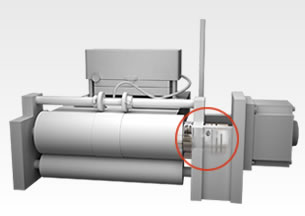

机床/半导体制造装置/执行机构/表面贴装机/印刷机械/包装机械

  • 产品一览
  • 应用
  • 定制
  • 常见问题
  • ムービー

SFC型

是采用轻型、高强度的强力铝合金制作夹紧毂的板簧式联轴器,扭转刚性很高,可以满足高响应的要求。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。无论哪种类型都采用了轴径联动型的毂外径,能够降低转动惯量。

基本规格

  • 最大允许转矩

    250N・m

  • 孔加工完成品

    3mm~45mm

  • 背隙

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载
  • 3D CAD下载

SFS型

是采用钢材质主体的板簧型联轴器,是伺服挠性联轴器的基本型号。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型,和将双元件与中间法兰组合而成的浮动轴型。

基本规格

  • 最大允许转矩

    800N・m

  • 标准孔加工范围

    8mm~80mm

  • 背隙

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载

SFF(-N)型

是采用钢材质夹紧毂的板簧式联轴器,扭转刚性极高,能够实现准确的轴旋转和超精密控制。备有超高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。

基本规格

  • 最大允许转矩

    600N・m

  • 孔加工完成品

    8mm~55mm

  • 背隙

浏览产品详情

  • 产品目录和技术资料下载
  • 3D CAD下载

SFF型

是采用钢材质主体的板簧式联轴器,扭转刚性极高,能够实现准确的轴旋转和超精密控制,最适合于普通进给轴用途。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。

基本规格

  • 最大允许转矩

    800N・m

  • 孔加工完成品

    18mm~80mm

  • 背隙

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载
  • 3D CAD下载

SFM型

为了能够满足机床主轴用途而开发的型号,是符合高精度·高速要求的板簧联轴器。为了支持高精度安装,不仅在法兰部,还在加压法兰上也设置了定心机构,并且为了减少高速旋转时的风噪声,还用法兰覆盖板簧外围,构成了凹凸较少的形状。备有超高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。

基本规格

  • 最大允许转矩

    800N・m

  • 孔加工完成品

    28mm~80mm

  • 背隙

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 3D CAD下载

SFD型

利用取得专利的夹紧机构,只需一根螺栓即可将轮毂高精度安装到轴上。采用差动螺杆,可以使内径具备过盈配合功能,可以同时对轴实现非常高的同心度和紧固力。并且还采用自主开发的六角形元件,确保了高刚性。

基本规格

  • 最大允许转矩

    180N・m

  • 孔加工完成品

    20mm~42mm

  • 背隙

浏览产品详情

  • 产品目录和技术资料下载

SFH型

是高输出用途的板簧联轴器,最大尺寸的规格为法兰外径φ262mm、容许转矩8000N・m。备有高刚性的单元件型和配置有两个元件、中间用浮动轴连接的高弹性双单元浮动轴型。尤其是浮动轴可以根据客户的要求设定长度。

基本规格

  • 最大允许转矩

    8000N・m

  • 标准孔加工范围

    22mm~115mm

  • 背隙

浏览产品详情

  • 产品目录和技术资料下载
