产品信息

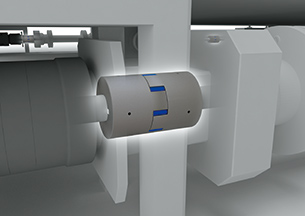

STARFLEX

简易的爪形联轴器,实现以往产品2倍的传递转矩(与本公司产品相比)

是在2个毂之间夹入被称为元件的缓冲材料(聚氨酯弹性体)的结构简单的联轴器,备有硬度不同的2种元件,以便根据转矩传递时的响应性和失调量进行选择。另外,元件所使用的聚氨酯弹性体能够实现以往的爪形联轴器2倍的转矩传递(与本公司产品相比),并且元件采用了承受预压缩的设计,可以在无背隙的条件下使用。毂的材质使用铝合金,与轴连接时可以选择通过键连接和通过夹紧连接。

用途
机床、液压设备、泵、风扇、运输设备、纺织机械

  • 产品一览
  • 应用
  • 定制
  • 常见问题

ALS R型

采用硬度97 JIS A的元件(聚氨酯弹性体),采用形状会受到预压缩的紧配合结构,可在无背隙条件下使用。高转矩,从简易伺服到通用电动机,应用范围广。

基本规格

  • 最大常用转矩

    525N・m

  • 孔径范围

    3mm~60mm

  • 使用环境温度

    -30℃~80℃

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载
  • 3D CAD下载

ALS Y型

采用硬度90 JIS A的元件(聚氨酯弹性体),采用形状会受到预压缩的紧配合结构,可在无背隙条件下使用。与ALS-R型相比,元件硬度低,能够降低轴反力。

基本规格

  • 最大常用转矩

    310N・m

  • 孔径范围

    3mm~60mm

  • 使用环境温度

    -30℃~80℃

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载
  • 3D CAD下载

ALS B型

采用硬度97 JIS A的元件(聚氨酯弹性体),形状为松配合结构,元件的转矩传递面采用凸起形状,能够在高传递转矩时吸收较大的失调量。

基本规格

  • 最大常用转矩

    525N・m

  • 孔径范围

    8mm~60mm

  • 使用环境温度

    -30℃~80℃

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载
  • 3D CAD下载
