SD单件

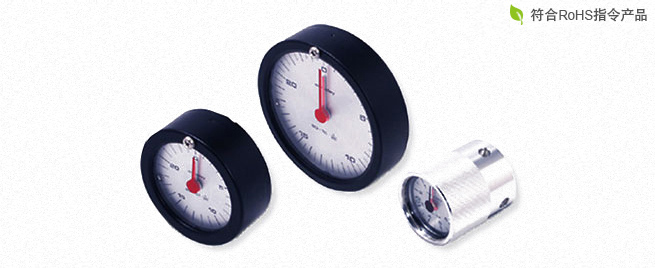

单件型按其外径尺寸分为28/38/53/75。尺寸28和38为手柄一体式型号,直接安装在旋转轴上使用。尺寸53和75可由客户自由设计手柄部分或者选购手柄配套型号。各种型号的指针数为1根或2根,客户可根据需求从丰富的旋转比中选购对应的型号。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

SD单件

【规格】

型 号结构指针数旋转比质量[kg]
SD - 28A重量型11/40.06
SD - 28B重量型21/40.06
SD - 38A重量型11/4, 1/90.10
SD - 38B重量型21/4, 1/90.10
SD - 53A重量型11/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/250.075
SD - 53B重量型21/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/250.075
SD - 75A重量型11/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25, 1/36, 1/40, 1/49, 1/640.135
SD - 75B重量型21/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25, 1/36, 1/40, 1/49, 1/640.135

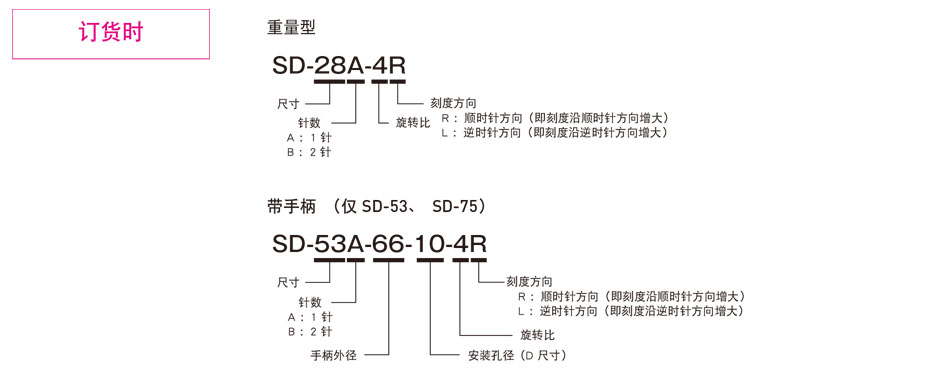

※所有机型的表盘为顺时针方向型(R型)和逆时针方向型(L型)。

※转动手柄(外壳),指针也向相同方向转动。

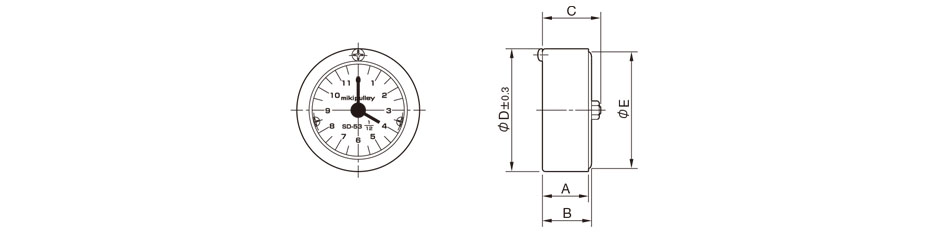

【尺寸】SD-53・75

単位[mm]
型 号ABCDE质量[kg]
SD - 53□-□□2021.52553.952.20.075
SD - 75□-□□18222575.373.50.135

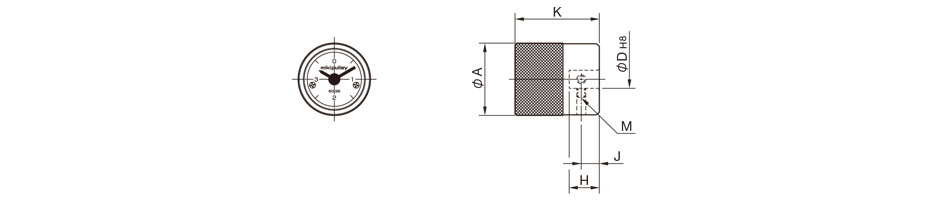

【尺寸】SD-28・38

単位[mm]
型号AHKJMD质量[kg]
SD - 28□ - □□28124072-M6100.06
SD - 38□ - □□38154382-M5100.10

※SD-28的滚花刀为一字型,SD-38的滚花刀为十字型。
