产品信息

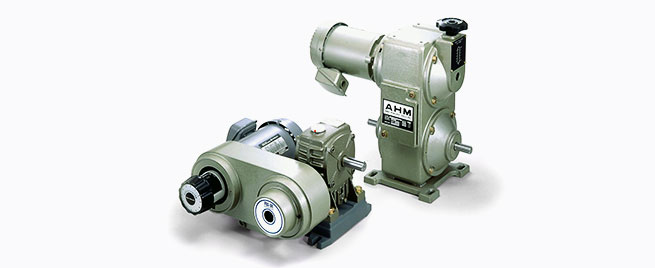

皮带式无级变速机组件

由变速带轮组合而成的无级变速组件

是通过使一个变速带轮的皮带节圆直径随另一个变速带轮的皮带节圆直径的变化而变化,在不改变轴间距离的前提下实现变速的组件。因为可以在不改变轴间距离的前提下变速,所以能够节省空间,安装方便,易于使用。可组合电动机、减速机,或内置电磁离合器·制动器。还易于维护,皮带式的传动效率良好,为节能作出了贡献。

  • 产品一览

ANS型

通过旋转电动机侧变速机的手柄,可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径,使机械侧变速带轮的节圆直径随之改变,以自由改变转速的皮带式无级变速机。ANS型在随电动机侧带轮的节圆直径变化而变化的机械侧带轮的随动机构中,采用定压负载的碟形弹簧来代替以往的螺旋弹簧。通过采用碟形弹簧提高了传动效率,可进行稳定的变速运行。

基本规格

  • 标准适用电动机输出

    0.2kW~3.7kW(4极)

  • 变速比

    1:04

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载

ANW NHN・PMN型

是由ANS型变速机与电动机、蜗杆减速机组合而成的型号,通过变速机构可获得最佳输出转速。有立式、卧式等多种形状,便于进行安装设计。

基本规格

  • 电动机输出

    0.2kW~3.7kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

  • 减速比率

    1/10,1/20,1/30,1/40,1/50,1/60

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载

ANW NKN型

是由ANS型变速机与电动机、蜗杆减速机组合而成的型号,通过变速机构可获得最佳输出转速。有垂直方向输出轴等多种形状,便于进行安装设计。

基本规格

  • 电动机输出

    0.2kW~1.5kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

  • 减速比率

    1/10,1/20,1/30,1/40,1/50,1/60

浏览产品详情

  • 产品目录和技术资料下载

ANG GDN型

是由ANS型变速机与电动机、同轴减速机组合而成的型号,通过变速机构可获得最佳输出转速。另外,因为同轴减速机是无加油结构,可以免维护,实现自由安装。

基本规格

  • 电动机输出

    0.2kW~1.5kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

  • 减速比率

    A:1/5~1/25,B:1/30~1/80

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载

ACW型

是由ANS型变速机与电磁离合器·制动器、电动机、蜗杆减速机组合而成的型号,是在从动侧变速带轮上装有电磁离合器、蜗杆减速机输入轴上装有电磁制动器的紧凑设计。通过与蜗杆减速机组合,可获得最佳输出转速,通过电磁离合器·制动器可方便地实现起动·停止、定位、微动、间歇运行等。

基本规格

  • 电动机输出

    0.2kW~3.7kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

  • 减速比率

    1/10,1/20,1/30,1/40,1/50,1/60

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载

ANB型

是由ANS型变速机与电磁离合器·制动器组件、电动机组合而成的型号,可获得最佳输出转速,通过电磁离合器·制动器可方便且高频率地实现起动·停止、定位、微动、间歇运行等。

基本规格

  • 电动机输出

    0.4kW~1.5kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

  • CB转矩

    10N・m~40N・m

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载

PDS型

通过旋转电动机侧变速机的手柄,可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径,使机械侧变速带轮的节圆直径随之改变,以自由改变转速的皮带式无级变速机。

基本规格

  • 标准适用电动机输出

    0.2kW~3.7kW(4极)

  • 变速比

    约1:4

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载

PDC型

是由PDS型变速机与电动机、从动轴在基座上组合而成的无级变速机。是非常简洁的变速机组件。最适合于客户的自由设计。

基本规格

  • 电动机输出

    0.2kW~3.7kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载

PDG BSN型

是由PDS型变速机与电动机、蜗杆减速机在基座上组合而成的无级变速机。标准型号为PDG-BSN型,可采用制动器电动机,将减速机的输出轴朝上或采用2级蜗杆减速机等。

基本规格

  • 电动机输出

    0.2kW~3.7kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

  • 减速比率

    1/10,1/20,1/30,1/40,1/50,1/60

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载

AHS型

AH系列是以皮带式无级变速机为中心,可根据需要组合电磁离合器·制动器、电动机等传动设备的箱式组件。AHS型是可在机械与机械之间、电动机与机械之间安装的中间型变速机组件。可以AHS-A型为标准,从动功能采用内置电磁离合器·制动器 (AHS-B型) 的方式,实现高频率的起动·停止、微动等复杂控制。

基本规格

  • 标准适用电动机输出

    0.2kW~3.7kW(4极)

  • 变速比

    1:04

  • CB转矩

    5.5N・m~90N・m

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载

AHM型

AH系列是以皮带式无级变速机为中心,可根据需要组合电磁离合器·制动器、电动机等传动设备的箱式组件。AHM型是将电动机和变速机一体化的型号,可以AHM-A型为标准,从动功能采用内置电磁离合器·制动器 (AHM-B型) 的方式,实现高频率的起动·停止、微动等复杂控制。

基本规格

  • 电动机输出

    0.2kW~3.7kW(4极)

  • 电源电压

    三相 200V/50Hz,200V,220V/60Hz

  • CB转矩

    5.5N・m~90N・m

浏览产品详情

  • 产品目录和技术资料下载
  • 使用说明书下载
