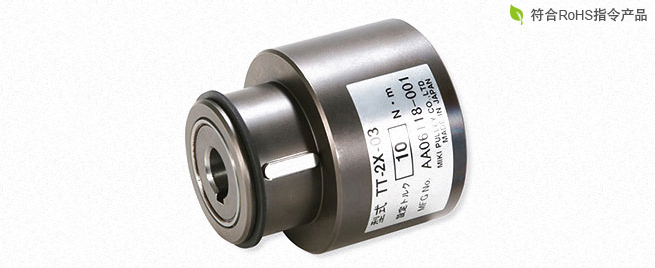

TT(03)型

切实检测过载,驱动键从槽中脱开以切断输入和输出,去除过载后再次以相同转矩·相同分度位置自动连接。转矩设定通过内置的转矩弹簧进行,无需微调等繁琐的作业。TT-03型作为包覆式连接用。将轴插入毂中,将带轮、齿轮等装入外壳中。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

TT(03)型

【规格】

型 号尺寸设定转矩值[N•m] 最高转速[min-1]转动惯量[kg•m2]质量[kg]
弹簧颜色分类
无色蓝色红色黄色白色灰色绿色棕色*无色*
TT-1X-031X0.20.51.01.52.02.53.03.54.018000.09×10-30.4
TT-2-032123456781018000.31×10-30.8
TT-2X-032X2358101215182018000.66×10-31.1
TT-3-033581015202530354018001.59×10-31.7
TT-3X-033X10162030405060708018002.43×10-33.0
TT-4X-034X2030508010012015018020050015.8×10-36.5

※上表设定的转矩值为转速1500min-1时的数值。

※设定转矩值有±20% 左右的偏差。

※*部分的转矩需要耐久性时,请增大尺寸。

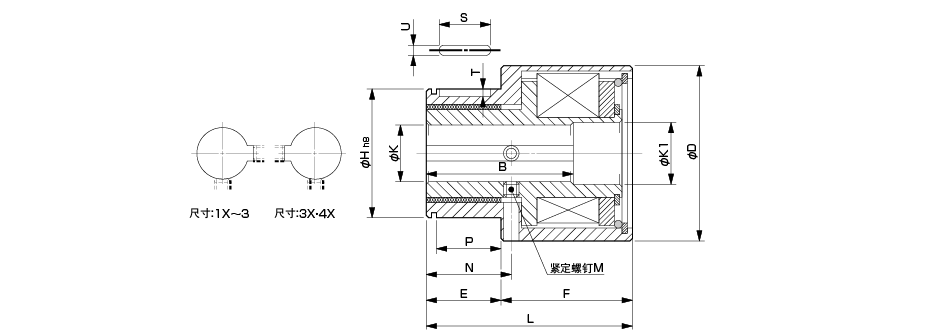

【尺寸】

单位[mm]
尺寸K1BDEFHNLPSTUM
1X12.534.542203530255516142.542-M4
216.538.55525404030652018352-M5
2X20.540.56525454531702018352-M5
325.552.57535556045903028472-M6
3X25.57575359060451253028472-M6
4X461001205090855714045404.5122-M8

※外径键(旧JIS 2种)及止动环为附带部件。

【转矩系数】

【标准孔径φ K】

単位 [mm]
型号孔的加工标准孔径公称标准孔径 K [mm]
81011 12 1415 16 1819202224252830323538404245
TT-1X-03符合JIS 旧标准 E9无标记
符合JIS 标准H9H
支持电动机标N
TT-2-03符合JIS 旧标准 E9无标记
符合JIS 标准H9H
支持电动机标N
TT-2X-03符合JIS 旧标准 E9无标记
符合JIS 标准H9H
支持电动机标N
TT-3-03符合JIS 旧标准 E9无标记
符合JIS 标准H9H
支持电动机标N
TT-3X-03符合JIS 旧标准 E9无标记
符合JIS 标准H9H
支持电动机标N
TT-4X-03符合JIS 旧标准 E9无标记
符合JIS 标准H9H
支持电动机标N

※孔径为φ 8mm 时,没有键槽。

信号销

如果无人操作或遥控操作的机器·装置等过载,需要自动切断电源及鸣响警铃的装置。在这种情况下,可通过在转矩拉紧器安装该信号销来检测过载。
如果过载,输入侧和输出侧被分开,在转矩拉紧器毂部分的凸轮机构作用下,信号销向半径方向突出。利用此动作,可通过极限开关切断电源及鸣响警铃等。
在这种情况下,请务必将外壳作为输入侧使用。

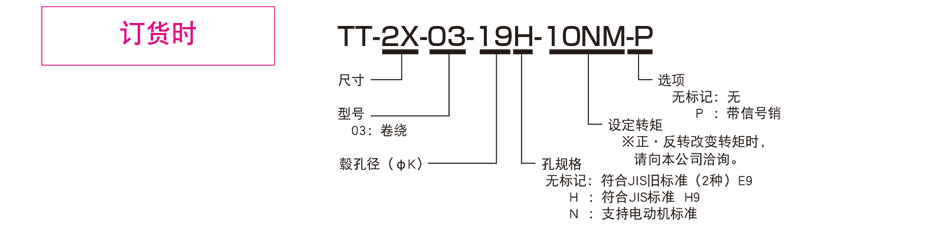

无法将标准产品改造成带信号销。如果需要带信号销,订购时请在型号末尾指示-P。

【尺寸】

单位[mm]
尺寸 M Y R N
1X 47 1.5 6.5 5.5
2 56 2.5 5 4.5
2X 60 2.5 5 4.5
3 79 2.5 5 4.5
3X 114 2.5 5 4.5
4X 125 2.5 5 2

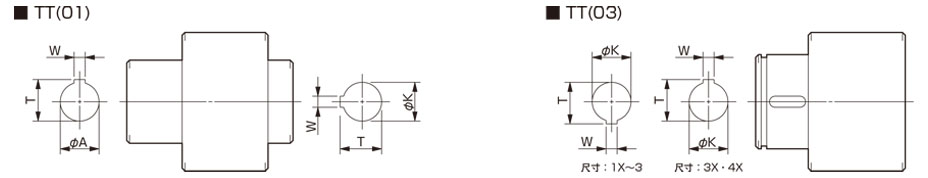

【标准孔加工规格】

・紧定螺钉为产品附带。
・有关标明以外的孔加工标准尺寸,请向本公司洽询。
(根据毂尺寸可能无法加工。)

单位[mm]
符合JIS 旧标准 2 种 JIS B 1301 1959 符合JIS 新标准 H9 JIS B 1301 1996 支持电动机标准 JIS C 4210 2001
孔径公称 孔径
(φA・φK)
键槽宽度
(W)
键槽高度
(T)
孔径公称 孔径
(φA・φK)
键槽宽度
(W)
键槽高度
(T)
孔径公称 孔径
(φA・φK)
键槽宽度
(W)
键槽高度
(T)
公差
H7
公差
E9
- 公差
H7
公差
H9
- 公差
G7
- -
8 8+0.0150 - - - - - - - - - -
10 10+0.0150 4+0.050+0.020 11.5+0.50 10H 10+0.0150 4+0.0300 11.8+0.50 - - - -
11 11+0.0180 4+0.050+0.020 12.5+0.50 11H 11+0.0180 4+0.0300 12.8+0.50 - - - -
12 12+0.0180 4+0.050+0.020 13.5+0.50 12H 12+0.0180 4+0.0300 13.8+0.50 - - - -
14 14+0.0180 5+0.050+0.020 16.0+0.50 14H 14+0.0180 5+0.0300 16.3+0.50 14N 14+0.024+0.006 5+0.0300 16.0+0.50
15 15+0.0180 5+0.050+0.020 17.0+0.50 15H 15+0.0180 5+0.0300 17.3+0.50 - - - -
16 16+0.0180 5+0.050+0.020 18.0+0.50 16H 16+0.0180 5+0.0300 18.3+0.50 - - - -
18 18+0.0180 5+0.050+0.020 20.0+0.50 18H 18+0.0180 6+0.0300 20.8+0.50 - - - -
19 19+0.0210 5+0.050+0.020 21.0+0.50 19H 19+0.0210 6+0.0300 21.8+0.50 19N 19+0.028+0.007 6+0.0300 21.5+0.50
20 20+0.0210 5+0.050+0.020 22.0+0.50 20H 20+0.0210 6+0.0300 22.8+0.50 - - - -
22 22+0.0210 7+0.061+0.025 25.0+0.50 22H 22+0.0210 6+0.0300 24.8+0.50 - - - -
24 24+0.0210 7+0.061+0.025 27.0+0.50 24H 24+0.0210 8+0.0360 27.3+0.50 24N 24+0.028+0.007 8+0.0360 27.0+0.50
25 25+0.0210 7+0.061+0.025 28.0+0.50 25H 25+0.0210 8+0.0360 28.3+0.50 - - - -
28 28+0.0210 7+0.061+0.025 31.0+0.50 28H 28+0.0210 8+0.0360 31.3+0.50 28N 28+0.028+0.007 8+0.0360 31.0+0.50
30 30+0.0210 7+0.061+0.025 33.0+0.50 30H 30+0.0210 8+0.0360 33.3+0.50 - - - -
32 32+0.0250 10+0.061+0.025 35.5+0.50 32H 32+0.0250 10+0.0360 35.3+0.50 - - - -
35 35+0.0250 10+0.061+0.025 38.5+0.50 35H 35+0.0250 10+0.0360 38.3+0.50 - - - -
38 38+0.0250 10+0.061+0.025 41.5+0.50 38H 38+0.0250 10+0.0360 41.3+0.50 38N 38+0.034+0.009 10+0.0360 41.0+0.50
40 40+0.0250 10+0.061+0.025 43.5+0.50 40H 40+0.0250 12+0.0430 43.3+0.50 - - - -
42 42+0.0250 10+0.061+0.025 45.5+0.50 42H 42+0.0250 12+0.0430 45.3+0.50 42N 42+0.034+0.009 12+0.0430 45.0+0.50
45 45+0.0250 12+0.075+0.032 48.5+0.50 45H 45+0.0250 14+0.0430 48.8+0.50 - - - -
48 48+0.0250 12+0.075+0.032 51.5+0.50 48H 48+0.0250 14+0.0430 51.8+0.50 48N 48+0.034+0.009 14+0.0430 51.5+0.50
50 50+0.0250 12+0.075+0.032 53.5+0.50 50H 50+0.0250 14+0.0430 53.8+0.50 - - - -
