Produktinformationen

Modelle 101/CS (Kupplungen) Technische Daten

Modelle 101

[Technische Daten]

ModellGrößeDynamisches Reibmoment Td [N·m] Statisches Reibmoment Ts [N·m]Spule (bei 20 °C)HitzebeständigkeitVerbindungsleitungMax. Drehzahl (min-1)Trägheitsmoment drehendes Teil JGesamtarbeitsleistung bis zur Neueinstellung des Luftspalts ET [J]Dauer Ankeranzug ta [s]Dauer Drehmomentaufbau tp [s]Dauer Drehmomentabbau td [s]Masse [kg]
Spannung [V]Leistung [W]Stromstärke [A]Widerstand [Ω]UL StilGrößeRotor [kg·m2]Anker [kg·m2]
101-06-13G0655,524 DC110,4652BUL3398AWG2280007,35×10-54,23×10-536×1060,0200,0410,0200,46
101-06-15G0655,524 DC110,4652BUL3398AWG2280007,35×10-51,05×10-436×1060,0200,0410,0200,66
101-06-11G0655,524 DC110,4652BUL3398AWG2280007,35×10-56,03×10-536×1060,0200,0410,0200,5
101-08-13G08101124 DC150,6338BUL3398AWG1860002,24×10-41,18×10-460×1060,0230,0510,0300,83
101-08-15G08101124 DC150,6338BUL3398AWG1860002,24×10-43,00×10-460×1060,0230,0510,0301,19
101-08-11G08101124 DC150,6338BUL3398AWG1860002,24×10-41,71×10-460×1060,0230,0510,0300,91
101-10-13G10202224 DC200,8329BUL3398AWG1850006,78×10-44,78×10-4130×1060,0250,0630,0501,5
101-10-15G10202224 DC200,8329BUL3398AWG1850006,78×10-49,45×10-4130×1060,0250,0630,0502,11
101-10-11G10202224 DC200,8329BUL3398AWG1850006,78×10-46,63×10-4130×1060,0250,0630,0501,66
101-12-13G12404524 DC251,0923BUL3398AWG1840002,14×10-31,31×10-3250×1060,0400,1150,0652,76
101-12-15G12404524 DC251,0923BUL3398AWG1840002,14×10-32,75×10-3250×1060,0400,1150,0653,8
101-12-11G12404524 DC251,0923BUL3398AWG1840002,14×10-31,81×10-3250×1060,0400,1150,0653,05
101-16-13G16809024 DC351,4616BUL3398AWG1830006,30×10-34,80×10-3470×1060,0500,1600,0855,1
101-16-15G16809024 DC351,4616BUL3398AWG1830006,30×10-39,05×10-3470×1060,0500,1600,0856,9
101-16-11G16809024 DC351,4616BUL3398AWG1830006,30×10-36,35×10-3470×1060,0500,1600,0855,4
101-20-13G2016017524 DC451,8813BUL3398AWG1625001,93×10-21,37×10-210×1080,0900,2500,1309,3
101-20-15G2016017524 DC451,8813BUL3398AWG1625001,93×10-22,65×10-210×1080,0900,2500,13013
101-20-11G2016017524 DC451,8813BUL3398AWG1625001,93×10-21,90×10-210×1080,0900,2500,13010,5
101-25-13G2532035024 DC602,59,6BUL3398AWG1620004,48×10-23,58×10-220×1080,1150,3350,21017
101-25-15G2532035024 DC602,59,6BUL3398AWG1620004,48×10-27,45×10-220×1080,1150,3350,21023,6
101-25-11G2532035024 DC602,59,6BUL3398AWG1620004,48×10-24,83×10-220×1080,1150,3350,21018,7

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min-1 gemessen.

* Für den maximalen Bohrungsdurchmesser werden das Trägheitsmoment und die Masse des drehenden Teils gemessen.

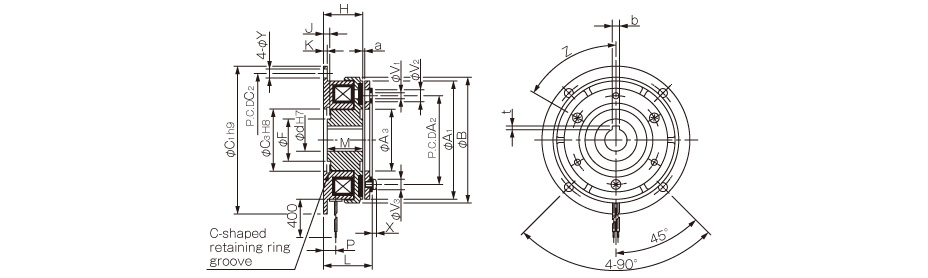

[Abmessungen] 101-□-13G

(Für Direktmontage)

(Für Direktmontage)

Einheit [mm]
GrößeAbmessungen radiale RichtungAbmessungen axiale Richtung
A1A2A3BC1C2C3FV1V2V3YZHJKLMPXa
06634634.567.5807235233-3.13-6.33-5.556-60°243.52.128227.32.50.2±0
08806041.785100904228.53-4.13-83-766-60°26.54.32.631248.32.850.2±0
101007651.510612511252403-5.13-10.53-976-60°3053.136.12793.30.2±0
121259561.513315013762453-6.13-123-1176-60°33.55.53.640.5309.33.30.3+0.05-0.1
1616012079.516919017580623-8.23-153-149.56-60°37.564.146.53411.73.50.3+0.05-0.1
2020015899.5212.5230215100773-10.23-183-16.29.56-60°4475.155.54013.44.90.50-0.2
25250210124.52642902701251004-12.24-224-2011.58-45°5186.16447165.50.50-0.2
Einheit [mm]
GrößeBohrlochabmessungen Welle
dH7Modelle, die die neuen JIS-Standards erfüllenModelle, die die alten JIS-Standards erfüllen
bP9tbE9t
06124-0,012-0,0421,5+0,504+0,050+0,0201,5+0,50
155-0,012-0,0422+0,505+0,050+0,0202+0,50
08155-0,012-0,0422+0,505+0,050+0,0202+0,50
206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
10206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
258-0,015-0,0513+0,507+0,061+0,0253+0,50
12258-0,015-0,0513+0,507+0,061+0,0253+0,50
308-0,015-0,0513+0,507+0,061+0,0253+0,50
16308-0,015-0,0513+0,507+0,061+0,0253+0,50
4012-0,018-0,0613+0,5010+0,061+0,0253,5+0,50
204012-0,018-0,0613+0,5010+0,061+0,0253,5+0,50
5014-0,018-0,0613,5+0,5012+0,075+0,0323,5+0,50
255014-0,018-0,0613,5+0,5012+0,075+0,0323,5+0,50
6018-0,018-0,0614+0,5015+0,075+0,0325+0,50

(Für Direktmontage)

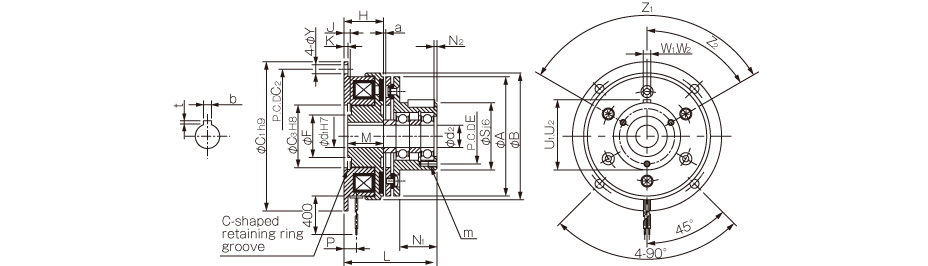

[Abmessungen] 101-□-15G

(Für Durchgangswellen)

(Für Durchgangswellen)

Einheit [mm]
GrößeAbmessungen radiale RichtungAbmessungen axiale Richtung
ABC1C2C3EFYSZ1Z2HJKLMN1N2PU1W1U2W2am
066367,580723533235383-120°60°243,52,151,5222027,339,5439,540,2±0,053-M4 × 0,7; Länge: 4
08808510090423728,56453-120°60°26,54,32,660242528,34754750,2±0,053-M4 × 0,7; Länge: 6
101001061251125247407554-90°45°3053,171.127303957557,560,2±0,054-M4 × 0,7; Länge: 8
121251331501376252457644-90°45°33,55,53,686,530402.29,36776780,3+0,05-0,14-M4 × 0,7; Länge: 8
161601691901758062629,5756-60°30°37,564,1103,53450311,77877880,3+0,05-0,16-M5 × 0,8; Länge: 8
20200212,523021510074,5779,5904-90°45°4475,1124,54060513,493,51093100,50-0,24-M6 × 1; Länge: 12
25250264290270125101,510011,51158-45°22,5°5186,11454770616118,512118120,50-0,28-M6 × 1; Länge: 12
Einheit [mm]
GrößeBohrlochabmessungen Welle
d1H7d2Modelle, die die neuen JIS-Standards erfüllenModelle, die die alten JIS-Standards erfüllen
bP9tbE9t
0612124-0,012-0,0421,5+0,504+0,050+0,0201,5+0,50
0815155-0,012-0,0422+0,505+0,050+0,0202+0,50
1020206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
1225258-0,015-0,0513+0,507+0,061+0,0253+0,50
1630308-0,015-0,0513+0,507+0,061+0,0253+0,50
20404012-0,018-0,0613+0,5010+0,061+0,0253,5+0,50
25505014-0,018-0,0613,5+0,5012+0,075+0,0323,5+0,50

(Für Durchgangswellen)

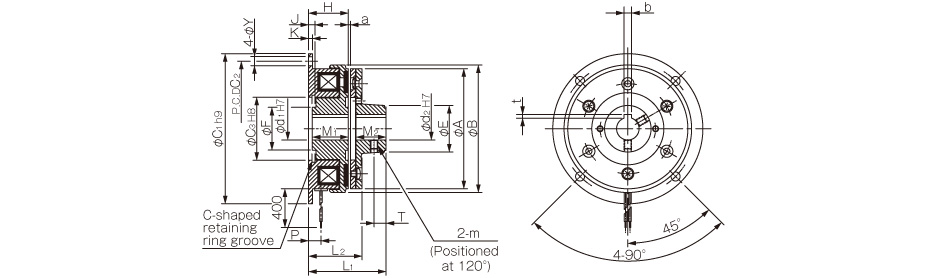

[Abmessungen] 101-□-11G

(Für Endwellen)

(Für Endwellen)

Einheit [mm]
GrößeAbmessungen radiale RichtungAbmessungen axiale Richtung
ABC1C2C3EFYmHJKL1L2M1M2PTa
066367,580723526235M4243,52,14331,522157,360,2±0,05
08808510090423128,56M526,54,32,6513524208,380,2±0,05
101001061251125241407M53053,161.141.127259100,2±0,05
121251331501376249457M633,55,53,670,546,530309,3120,3+0,05-0,1
161601691901758065629,5M837,564,184,553,5343811,7150,3+0,05-0,1
20200212,523021510083779,5M84475,1100,564,5404513,4180,50-0,2
2525026429027012510510011,5M105186,111875475416220,50-0,2
Einheit [mm]
GrößeBohrlochabmessungen Welle
d1H7d2H7Modelle, die die neuen JIS-Standards erfüllenModelle, die die alten JIS-Standards erfüllen
bP9tbE9t
0612124-0,012-0,0421,5+0,504+0,050+0,0201,5+0,50
15155-0,012-0,0422+0,505+0,050+0,0202+0,50
0815155-0,012-0,0422+0,505+0,050+0,0202+0,50
20206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
1020206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
25258-0,015-0,0513+0,507+0,061+0,0253+0,50
1225258-0,015-0,0513+0,507+0,061+0,0253+0,50
30308-0,015-0,0513+0,507+0,061+0,0253+0,50
1630308-0,015-0,0513+0,507+0,061+0,0253+0,50
404012-0,018-0,0613+0,5010+0,061+0,0253,5+0,50
20404012-0,018-0,0613+0,5010+0,061+0,0253,5+0,50
505014-0,018-0,0613,5+0,5012+0,075+0,0323,5+0,50
25505014-0,018-0,0613,5+0,5012+0,075+0,0323,5+0,50
606018-0,018-0,0614+0,5015+0,075+0,0325+0,50

(Für Endwellen)

Modellreihe CS

[Technische Daten]

ModellGrößeDynamisches Reibmoment Td [N·m]Statisches Reibmoment Ts [N·m]Spule (bei 20 °C)HitzebeständigkeitVerbindungsleitungMax. Drehzahl [min-1]Trägheitsmoment drehendes Teil JGesamtarbeitsleistung bis zur Neueinstellung des Luftspalts ET [J]Dauer Ankeranzug ta [s]Dauer Drehmomentaufbau tp [s]Dauer Drehmomentabbau td [s]Masse [kg]
Spannung [V]Wattleistung [W]Stromstärke [A]Widerstand [Ω]UL StilGrößeRotor [kg·m2]Anker [kg·m2]
CS-06-33G0655,5DC24110,4652BUL3398AWG2230007,35×10-54,23×10-536×1060,0200,0410,0200,50
CS-06-35G0655,5DC24110,4652BUL3398AWG2230007,35×10-51,05×10-436×1060,0200,0410,0200,70
CS-06-31G0655,5DC24110,4652BUL3398AWG2230007,35×10-56,03×10-536×1060,0200,0410,0200,54
CS-08-33G081011DC24150,6338BUL3398AWG1830002,24×10-41,18×10-460×1060,0230,0510,0300,87
CS-08-35G081011DC24150,6338BUL3398AWG1830002,24×10-43,00×10-460×1060,0230,0510,0301,23
CS-08-31G081011DC24150,6338BUL3398AWG1830002,24×10-41,71×10-460×1060,0230,0510,0300,95
CS-10-33G102022DC24200,8329BUL3398AWG1830006,78×10-44,78×10-4130×1060,0250,0630,0501,57
CS-10-35G102022DC24200,8329BUL3398AWG1830006,78×10-49,45×10-4130×1060,0250,0630,0502,18
CS-10-31G102022DC24200,8329BUL3398AWG1830006,78×10-46,63×10-4130×1060,0250,0630,0501,73
CS-12-33G124045DC24251,0923BUL3398AWG1820002,14×10-31,31×10-3250×1060,0400,1150,0652,89
CS-12-35G124045DC24251,0923BUL3398AWG1820002,14×10-32,75×10-3250×1060,0400,1150,0653,93
CS-12-31G124045DC24251,0923BUL3398AWG1820002,14×10-31,81×10-3250×1060,0400,1150,0653,18
CS-16-33G168090DC24351,4616BUL3398AWG1820006,30×10-34,80×10-3470×1060,0500,1600,0855,3
CS-16-35G168090DC24351,4616BUL3398AWG1820006,30×10-39,05×10-3470×1060,0500,1600,0857,1
CS-16-31G168090DC24351,4616BUL3398AWG1820006,30×10-36,35×10-3470×1060,0500,1600,0855,6
CS-20-33G20160175DC24451,8813BUL3398AWG1615001,93×10-21,37×10-210×1080,0900,2500,1309,8
CS-25-33G25320350DC24723,008BUL3398AWG1615004,48×10-23,58×10-220×1080,1150,3350,21017,5

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min-1 gemessen.

* Für den maximalen Bohrungsdurchmesser werden das Trägheitsmoment eines Drehkörpers und die Masse gemessen.

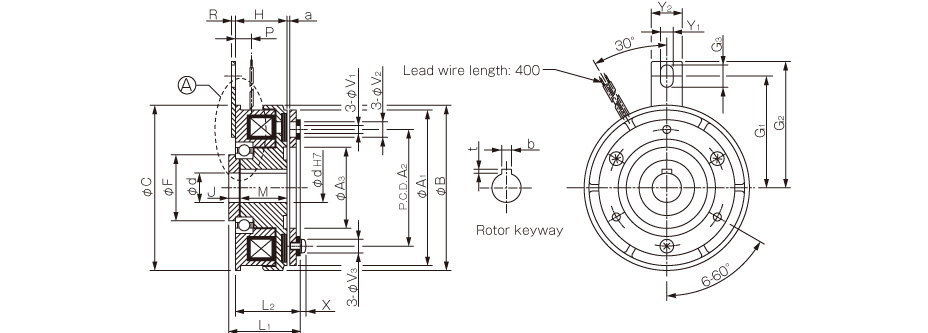

[Abmessungen] CS-□-33G

(Für Direktmontage)

(Für Direktmontage)

Einheit [mm]
GrößeAbmessungen radiale RichtungAbmessungen axiale Richtung
A1A2A3BCFG1G2G3V1V2V3Y1Y2HL1L2MJPRXa
06634634,567,567,52442,5509,53-3,13-6,33-5,54,5142431282257,322,50,2±0,05
08806041,785853457,56511,53-4,13-83-76,51626,534,5312468,322,850,2±0,05
101007651,51061064062,57011,53-5,13-10,53-96,5163039,636,1276,5923,30,2±0,05
121259561,51331334577,58511,53-6,13-123-116,51633,544,540,5307,59,323,30,3+0,05-0,1
1616012079,51691695810011218,53-8,23-153-148,52537,550,546,5347,511,73,23,50,3+0,05-0,1
2020015899,5212,52127512513818,53-10,23-183-16,28,5254460,555,540913,434,90,50-0,2
25250210124,5264250100155173244-12,24-224-2012305369664791865,50,50-0,2
Einheit [mm]
GrößeBohrlochabmessungen Welle
dH7Modelle, die die neuen JIS-Standards erfüllenModelle, die die alten JIS-Standards erfüllen
bP9tbE9t
6124-0,012-0,0421,5+0,504+0,050+0,0201,5+0,50
8155-0,012-0,0422+0,505+0,050+0,0202+0,50
10206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
12258-0,015-0,0513+0,507+0,061+0,0253+0,50
16308-0,015-0,0513+0,507+0,061+0,0253+0,50
204012-0,018-0,0613+0,5010+0,061+0,0253,5+0,50
255014-0,018-0,0613,5+0,5012+0,075+0,0323,5+0,50

(Für Direktmontage)

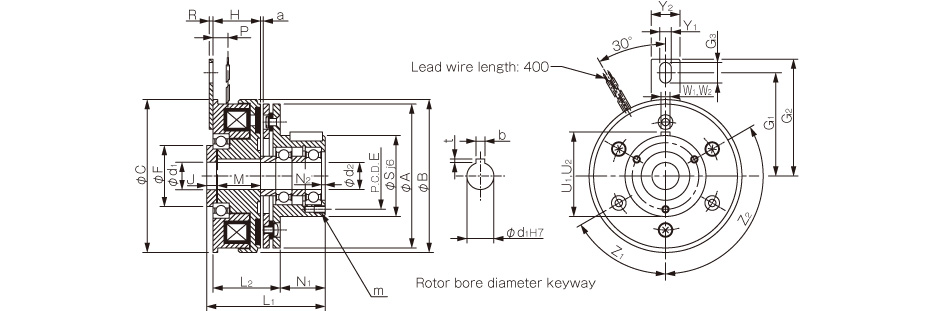

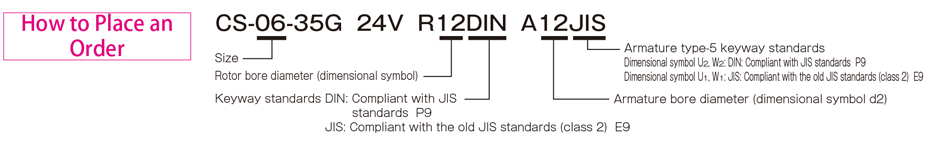

[Abmessungen] CS-□-35G

(Für Durchgangswellen)

(Für Durchgangswellen)

Einheit [mm]
GrößeAbmessungen radiale RichtungAbmessungen axiale Richtung
ABCEFG1G2G3SY1Y2Z1Z2HL1L2MJN1N2PRU1W1U2W2am
066367,567,5332442,5509,5384,5143-120°2454,531,52252027,3239,5439,540,2±0,053-M4 × 0,7; Länge: 4
08808585373457,56511,5456,5163-120°26,563,5352462528,324754750,2±0,053-M4 × 0,7; Länge: 6
10100106106474062,57011,5556,5164-90°45°3074,641,1276,53039257557,560,2±0,054-M4 × 0,7; Länge: 8
12125133133524577,58511,5646,5164-90°45°33,590,546,5307,5402,29,326776780,3+0,05-0,14-M4 × 0,7; Länge: 8
16160169169625810011218,5758,5256-60°30°37,5107,553,5347,550311,73,27877880,3+0,05-0,16-M5 × 0,8; Länge: 8
Einheit [mm]
GrößeBohrlochabmessungen Welle
d1H7d2Modelle, die die neuen JIS-Standards erfüllenModelle, die die alten JIS-Standards erfüllen
bP9tbE9t
612124-0,012-0,0421,5+0,504+0,050+0,0201,5+0,50
815155-0,012-0,0422+0,505+0,050+0,0202+0,50
1020206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
1225258-0,015-0,0513+0,507+0,061+0,0253+0,50
1630308-0,015-0,0513+0,507+0,061+0,0253+0,50

(Für Durchgangswellen)

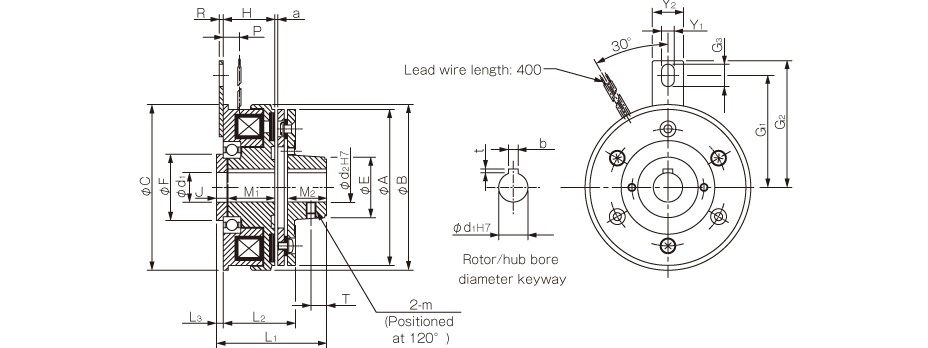

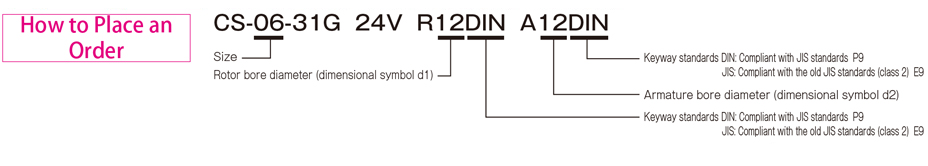

[Abmessungen] CS-□-31G

(Für Endwellen)

(Für Endwellen)

Einheit [mm]
GrößeAbmessungen radiale RichtungAbmessungen axiale Richtung
ABCEFG1G2G3Y1Y2mHL1L2L3M1M2JPRTa
066367,567,5262442,5509,54,514M4244631,53221557,3260,2±0,05
08808585313457,56511,56,516M526,554,5353,5242068,3280,2±0,05
10100106106414062,57011,56,516M53064,641,13,527256,592100,2±0,05
12125133133494577,58511,56,516M633,574,546,5430307,59,32120,3+0,05-0,1
16160169169655810011218,58,525M837,588,553,5434387,511,73,2150,3+0,05-0,1
Einheit [mm]
GrößeBohrlochabmessungen Welle
d1H7d2H7Modelle, die die neuen JIS-Standards erfüllenModelle, die die alten JIS-Standards erfüllen
bP9tbE9t
612124-0,012-0,0421,5+0,504+0,050+0,0201,5+0,50
815155-0,012-0,0422+0,505+0,050+0,0202+0,50
1020206-0,012-0,0422,5+0,505+0,050+0,0202+0,50
1225258-0,015-0,0513+0,507+0,061+0,0253+0,50
1630308-0,015-0,0513+0,507+0,061+0,0253+0,50

(Für Endwellen)
