Produktinformationen

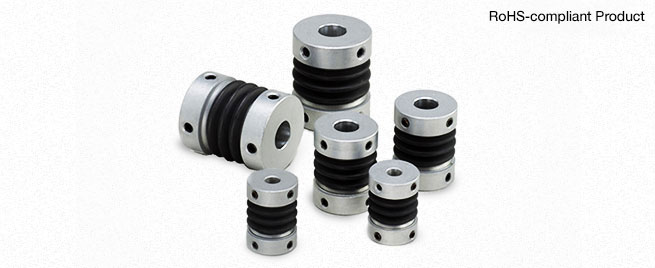

BELLOWFLEX

Kunststoffmanschetten nehmen Vibrationen auf, und es kommt bei einem Montageversatz nur zu äußerst geringen Gegenwirkungen

Dank einer aus Harz gefertigten Kunststoffmanschette mit hervorragender Elastizität (Polyesterharze) absorbieren diese Kupplungen Vibrationen, und es kommt bei einem Montageversatz nur zu äußerst geringen Gegenwirkungen. Sie sind kompakt und leichtgewichtig, da der aus einer Aluminiumlegierung gefertigten Nabe und der Manschette eine modularisierte Bauweise zu Grunde liegt. Dank dieses modularisierten Aufbaus lassen sie sich ganz leicht ein- und ausbauen, und es tritt kein Kupplungsspiel auf. In allen drei verfügbaren Größen handelt es sich um hochflexible Kupplungen, die einen Mittenversatz von 0,5 mm und einen Ablenkwinkel 10° erlauben.

Anwendung
Geldautomaten/Prüfeinrichtungen/Druckmaschinen

  • 製品一覧

Modellreihe CHP

Dank einer aus Harz gefertigten Kunststoffmanschette mit hervorragender Elastizität (Polyesterharze) absorbieren diese Kupplungen Vibrationen, und es kommt bei einem Montageversatz nur zu äußerst geringen Gegenwirkungen. Sie sind kompakt und leichtgewichtig, da der aus einer Aluminiumlegierung bestehenden Nabe und der Manschette eine modularisierte Bauweise zu Grunde liegt. Dank dieses modularisierten Aufbaus lassen sie sich ganz leicht ein- und ausbauen, und es tritt kein Kupplungsspiel auf.

基本スペック

  • Max. Nenndrehmoment

    1,5 N·m

  • Bohrlochweiten

    3 mm bis 18 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen
