Produktinformationen

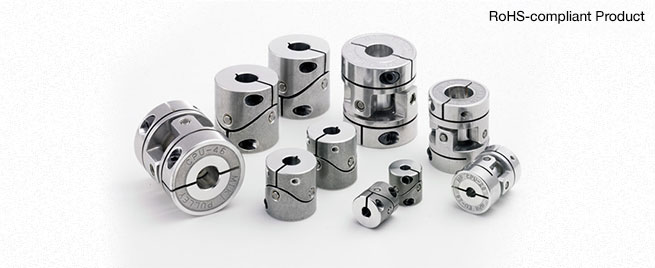

PARAFLEX

Hohe Steifigkeit, extrem geringes Spiel und Dämpfungswirkung von Stift und schmiermittelfreiem Metall

Es handelt sich um Kupplungen mit Steckhülse und einem Gehäuse aus Aluminiumlegierung. Durch die hohe Torsionssteifigkeit aller Komponenten und der Kombination von Präzisionsstiften mit schmiermittelfreiem Metall ist das Kupplungsspiel extrem niedrig. Für die Nabenkupplung wird ein Universalsystem verwendet, sodass Wellengegenwirkungen als Folge eines Montageversatzes extrem gering sind. Durch das Gleiten auf der Reibfläche zwischen dem Stift und dem schmiermittelfreien Metall ergibt sich zudem eine Dämpfungswirkung. Ein Reibung nutzendes Klemmsystem dient zur Befestigung der Kupplung an der Welle. Dementsprechend ist der Einbau ganz leicht. Die PARAFLEX-Reihe ist als CPU-Ausführung erhältlich, bei der Ablenkwinkel bis 4°möglich sind, und als kostengünstige CPE-Ausführung, bei der Ablenkwinkel bis 1° möglich sind.

Anwendung
Chipmounter/Elektroerosionsmaschinen/Geldautomaten/Wickler

  • 製品一覧

Modellreihe CPE

Es handelt sich um Kupplungen mit Steckhülse und einem Gehäuse aus Aluminiumlegierung. Durch die Kombination von Präzisionsstiften mit schmiermittelfreiem Metall ist das Kupplungsspiel extrem niedrig. Die kompakte Bauweise verringert die Gesamtlänge, und der Ablenkwinkel beträgt 1°. Für die Nabenkupplung wird ein Universalsystem verwendet, sodass Wellengegenwirkungen als Folge eines Montageversatzes extrem gering sind. Durch das Gleiten auf der Reibfläche zwischen dem Stift und dem schmiermittelfreien Metall ergibt sich zudem eine Dämpfungswirkung. Ein Reibung nutzendes Klemmsystem dient zur Befestigung der Kupplung an der Welle. Dementsprechend ist der Einbau ganz leicht.

基本スペック

  • Max. Nenndrehmoment

    5 N·m

  • Bohrlochweiten

    3 mm bis 20 mm

  • Betriebstemperatur

    -30℃ bis 100℃

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 2D CADダウンロード

Modellreihe CPU

Es handelt sich um Kupplungen mit Steckhülse und einem Gehäuse aus Aluminiumlegierung. Durch die Kombination von Präzisionsstiften mit schmiermittelfreiem Metall ist das Kupplungsspiel extrem niedrig. Es ist ein Ablenkwinkel von 4° möglich. Für die Nabenkupplung wird ein Universalsystem verwendet, sodass Wellengegenwirkungen als Folge eines Montageversatzes extrem gering sind. Durch das Gleiten auf der Reibfläche zwischen dem Stift und dem schmiermittelfreien Metall ergibt sich zudem eine Dämpfungswirkung. Ein Reibung nutzendes Klemmsystem dient zur Befestigung der Kupplung an der Welle. Dementsprechend ist der Einbau ganz leicht.

基本スペック

  • Max. Nenndrehmoment

    25 N·m

  • Bohrlochweiten

    6 mm bis 22 mm

  • Betriebstemperatur

    -30℃ bis 100℃

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 2D CADダウンロード
