Modellreihe NSS Technische Daten

Modellreihe NSS
- [Technische Daten]
- [Abmessungen]

Modellreihe NSS

[Technische Daten]

Modell	Anzahl der Verbindungsglieder	Parallelversatz			Drehmoment		Max. Drehzahl [min^-1]	Grundlast des Lagers [N]	Teilkreis des Stiftes = Kreisradius [m]	Trägheitsmoment [kg·m²]	Masse [kg]
Modell	Anzahl der Verbindungsglieder	Min. [mm] S × 0,25 [mm]	Max. [mm] S × 0,95 [mm]	Max. linear [mm]	Nennwert [N·m]	Maximum [N·m]	Max. Drehzahl [min^-1]	C	R	Trägheitsmoment [kg·m²]	Masse [kg]
NSS 7.3.7	3 × 2	9	34	65	49	137	3000	3870	0,024	9,03 × 10^-4	1,3
NSS 7.7.9	3 × 2	18	66	128	68	196	2500	3870	0,035	2,69 × 10^-3	1,9
NSS 10.9.12	3 × 2	23	85	165	196	600	2000	8920	0,045	1,15 × 10^-2	4,9
NSS 13.9.14	3 × 2	23	85	165	350	1060	1800	14120	0,050	2,80 × 10^-2	10,4
NSS 16.10.16	3 × 2	25	95	183	640	1850	1500	21570	0,057	5,80 × 10^-2	15,7
NSS 20.9.20	3 × 2	23	85	165	1180	3470	1000	30890	0,075	1,61 × 10^-1	27
NSS 20.9.20/4	4 × 2	23	85	165	1370	4170	600	30890	0,075	1,80 × 10^-1	30
NSS 20.9.23/5	5 × 2	23	85	165	2060	6280	500	30890	0,090	3,08 × 10^-1	35
NSS 20.9.25/6	6 × 2	23	85	165	2750	8340	460	30890	0,100	4,48 × 10^-1	43
NSS 20.9.33/8	8 × 2	23	85	165	5200	15700	300	30890	0,140	1,19	59
NSS 20.9.39/10	10 × 2	23	85	165	7850	23500	250	30890	0,170	2,25	79

* Ist die Anzahl der Verbindungsglieder nicht 3 x 2, muss das Teil individuell angefertigt werden.

*Max. Drehzahl berücksichtigt nicht dynamisches Gleichgewicht.

* Wählen Sie Schmidt-Kupplungen des Modells NSS gemäß der Design-Checkliste auf den Seiten 96 bis 99 aus. Beachten Sie dabei auch in ausreichendem Maße die Nutzungsdauer.

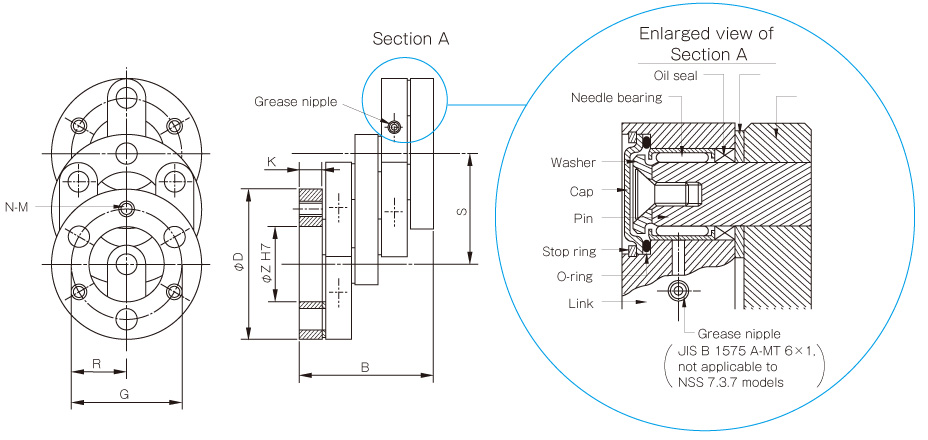

[Abmessungen]

Einheit [mm]

Modell	D	B	S	Z	G	N	M	K
NSS 7.3.7	70	74	36	25	48	3	M10	10
NSS 7.7.9	92	74	70	45	70	3	M10	10
NSS 10.9.12	120	101	90	50	90	3	M12	15
NSS 13.9.14	140	134	90	55	100	3	M16	22
NSS 16.10.16	160	155	100	60	115	3	M16	25
NSS 20.9.20	200	196	90	80	150	3	M20	30
NSS 20.9.20/4	200	196	90	80	150	4	M20	30
NSS 20.9.23/5	230	196	90	120	180	5	M20	30
NSS 20.9.25/6	250	196	90	120	200	6	M20	30
NSS 20.9.33/8	330	196	90	210	280	8	M20	30
NSS 20.9.39/10	390	196	90	250	340	10	M20	30
