Produktinformationen

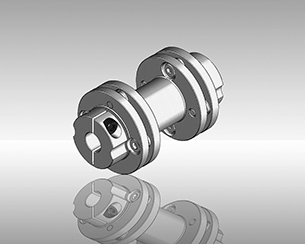

SERVOFLEX

Sorgfältigste Analyse anhand der Finite-Elemente-Methode, Aufbau mit metallener Tellerfeder für außerordentliche Torsionssteifigkeit

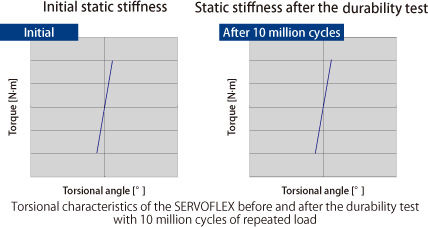

Diese Kupplungen mit metallener Tellerfeder und extrem hoher Torsionssteifigkeit sind für Anwendungen in Servomotoren ausgelegt. Durch den Aufbau mit der Tellerfeder ergeben sich hervorragende Eigenschaften: Festigkeit in Torsionsrichtung, aber Flexibilität bei Abwinklung, Schrittdifferenz und axialen Richtungen. Die als Element dienende Tellerfeder hat eine theoretisch fundiert ausgefeilte Form, die durch sorgfältigste Analysen der neuesten Finite-Elemente-Methode entstanden ist. Diese Kupplungen sind als vollständiges Sortiment für viele verschiedene Anwendungsbereiche erhältlich. In der kompakten und leichten Modellreihe SFC wird eine hochfeste Aluminiumlegierung für die Nabe verwendet. Die Modelle der Reihe SFS, deren Gehäuse aus unlegiertem Stahl gefertigt sind, sind in vielen verschiedenen Ausführungen erhältlich. Und die Modellreihen SFM und SFF wurden für Haupt- und Vorschubwellen von Werkzeugmaschinen entwickelt.

Anwendung

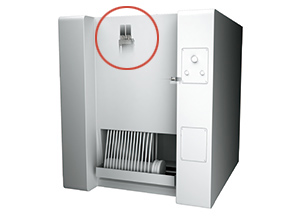

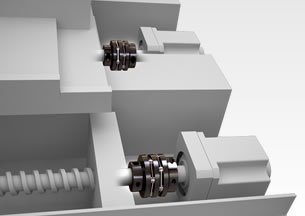

Werkzeugmaschinen/Halbleiter-Fertigungsanlagen/Stellglieder/Chipmounter/Druckmaschinen/Verpackungsmaschinen

  • 製品一覧
  • アプリケーション
  • カスタマイズ
  • よくあるご質問
  • ムービー

Modellreihe SFC

Diese Tellerfeder-Kupplungen verfügen über Klemmnaben aus leichtgewichtiger, dennoch hochfester Aluminiumlegierung, die für eine hohe Torsionssteifigkeit und sehr gutes Ansprechverhalten sorgen. Erhältlich sind Modelle mit Einzelelement und hoher Torsionssteifigkeit sowie flexible Modelle mit Doppelelement und trennendem Zwischenstück. Beide verringern das Trägheitsmoment, indem sie eine Verbindung zwischen dem Außendurchmesser der Nabe und dem Wellendurchmesser herstellen.

基本スペック

  • Max. Nenndrehmoment

    250 N·m

  • Bohrlochweiten

    3 mm bis 45 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード

Modellreihe SFS

Diese Kupplungen verfügen über Tellerfedern mit Stahlgehäuse. Sie stellen die Grundausführung der Serie SERVOFLEX dar. Erhältlich sind Modelle mit Einzelelement und hoher Torsionssteifigkeit, flexible Modelle mit Doppelelement und trennendem Zwischenstück sowie Modelle mit Gleitwelle und einer Kombination aus Doppelelement und Zwischenflansch.

基本スペック

  • Max. Nenndrehmoment

    800 N·m

  • Größenbereich Standardbohrungen

    8 mm bis 80 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード

Modelle SFF(-N)

Diese Kupplungen verfügen über Tellerfedern mit Klemmnaben aus Stahl. Sie überzeugen durch extrem hohe Torsionssteifigkeit, präzise Wellendrehzahlen und hochpräzise Steuerung. Erhältlich sind Modelle mit Einzelelement und extrem hoher Torsionssteifigkeit sowie flexible Modelle mit Doppelelement und trennendem Zwischenstück.

基本スペック

  • Max. Nenndrehmoment

    600 N·m

  • Bohrlochweiten

    8 mm bis 42 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 3D CADダウンロード

Modellreihe SFF

Diese Kupplungen verfügen über Tellerfedern mit Stahlgehäuse. Dadurch eignen sie sich optimal für gängige Vorschubwellen mit hoher Torsionssteifigkeit, exakter Wellendrehzahl und der Möglichkeit hochpräziser Steuerung. Erhältlich sind Modelle mit Einzelelement und hoher Torsionssteifigkeit sowie flexible Modelle mit Doppelelement und trennendem Zwischenstück.

基本スペック

  • Max. Nenndrehmoment

    800 N·m

  • Bohrlochweiten

    18 mm bis 80 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード

Modellreihe SFM

Diese Modelle sind mit Spindelanwendungen bei Werkzeugmaschinen kompatibel. Es handelt sich um Tellerfederkupplungen, mit denen sich hohe Präzision und hohe Drehzahlen erzielen lassen. Für einen exakten Einbau sind sowohl die Flanscheinheit als auch die Druckflansche mit einem Zentriermechanismus ausgestattet. Sie sind zudem so geformt, dass der Flansch den Umfang der Tellerfeder mit wenigen erhöhten oder abgesenkten Flächen abdeckt und dadurch Pfeifgeräusche bei hohen Drehzahlen erheblich verringert. Erhältlich sind Modelle mit Einzelelement und extrem hoher Torsionssteifigkeit sowie flexible Modelle mit Doppelelement und trennendem Zwischenstück.

基本スペック

  • Max. Nenndrehmoment

    800 N·m

  • Bohrlochweiten

    28 mm bis 80 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 3D CADダウンロード

Modellreihe SFD

Der patentierte Klammermechanismus ermöglicht es, die Nabe mit einem einzelnen Bolzen akkurat auf der Welle zu installieren. Er verwendet für seine Presspassungsfunktion an der Bohrung eine andere Schraube. So wird eine extrem hohe Rundlaufgenauigkeit gewährleistet sowie gleichzeitig eine sehr hohe Spannkraft an der Nabe. Zudem ist das Element von einem unabhängig entwickelten hexagonalen Typ, welches eine hohe Steifigkeit sicherstellt.

基本スペック

  • Max. Nenndrehmoment

    180N・m

  • Bohrlochweiten

    20 mm bis 42 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード

Modellreihe SFH

Bei Tellerfeder-Kupplungen für Anwendungen mit hoher Ausgangsleistung liegt der maximale Flansch-Außendurchmesser bei 262 mm und das maximale Nenndrehmoment bei 8.000 N·m. Erhältlich sind Modelle mit Einzelelement und hoher Torsionssteifigkeit sowie flexible Modelle mit Doppelelement und Gleitwellenverbindung. Dank der Gleitwelle ist es insbesondere möglich, die Länge ganz auf die Kundenanforderungen anzupassen.

基本スペック

  • Max. Nenndrehmoment

    8000 N·m

  • Größenbereich Standardbohrungen

    22 mm bis 115 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
