Produktinformationen

STEPFLEX

>> Zur deutschen Lokalseite


Kupplungen mit hoher Dämpfungsleistung

Unser neues laminiertes Gummi-Element sorgt für ein hohes Maß an Dämpfung und für geringe Gegenwirkung. STEPFLEX-Kupplungen für Servo-Schrittmotoren zeichnen sich durch eine herausragende Dämpfungsleistung aus. Ihre modularisierte Konstruktion mit HNBR in den Kraftübertragungselementen ermöglicht eine spielfreie Ausführung. Sie nehmen Vibrationen schneller auf als elastische Kupplungen, deren elastische Elemente Metall enthalten. Sie unterdrücken dadurch das bei Schrittmotoren gelegentlich auftretende Resonanzphänomen und ermöglichen so eine Resonanzvermeidung über einen großen Betriebsdrehzahlbereich. Außerdem ermöglichen Sie eine stabile Regelung bei hohen Drehzahlen. Mithilfe eines laminierten Gummi-Elements zwischen zwei HNBR-Schichten unterschiedlicher Härte lässt sich auch eine Verringerung der Gegenwirkungen bei einem Versatz erreichen. So lässt sich die auf verbundene Welle und Lager wirkende Last verringern.

* Zum Patent angemeldet

Anwendung
Encoder/Halbleiter-Fertigungsanlagen/Stellglieder

  • 製品一覧
  • アプリケーション
  • ムービー

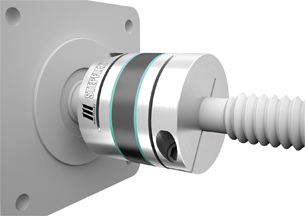

Modellreihe STF

Diese Kupplungen für Servo-Schrittmotoren zeichnen sich durch eine herausragende Dämpfungsleistung aus. Unser neues laminiertes Gummi-Element (HNBR) sorgt für ein hohes Maß an Dämpfung und für geringe Gegenwirkung. Sie absorbieren Vibrationen schneller als elastische Kupplungen, deren elastische Elemente Metall enthalten. Sie unterdrücken dadurch das bei Schrittmotoren gelegentlich auftretende Resonanzphänomen.

基本スペック

  • Max. Nenndrehmoment

    30 N·m

  • Bohrlochweiten

    3 mm bis 30 mm

  • Spiel

    Null

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen
