Produktinformationen

Linearachsenantriebe

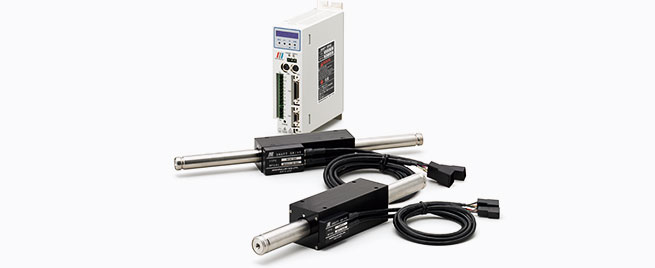

Zylindrische Linearmotorsysteme mit einfachem System zur Antriebserzeugung

Diesen neuen zylindrischen Linearmotorsystemen liegt zur Antriebserzeugung ein möglichst einfaches System zu Grunde. Sie erkennen die Position durch einen von der Welle erzeugten Fluss und kommen daher ohne externe Positionssensoren aus. Außerdem erzeugen Sie bereits kurz nach dem Starten Schub, ohne externe Magnetpoldetektoren zu benötigen, da die Polstellungen direkt mithilfe der integrierten Positionssensoren erkannt werden. Die Treiber verfügen zudem über integrierte Positionierungsfunktionen, mit denen relativ komplexe Positionierungsvorgänge möglich sind.

Anwendung

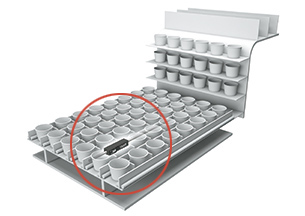

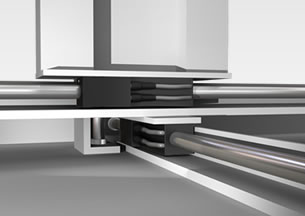

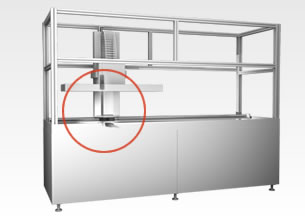

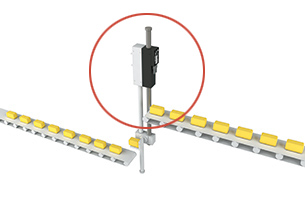

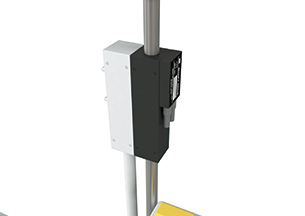

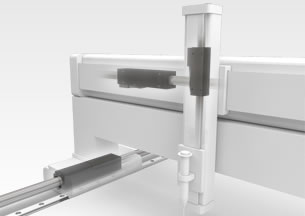

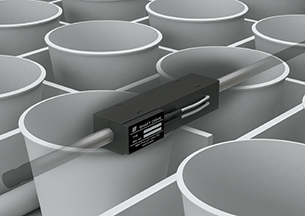

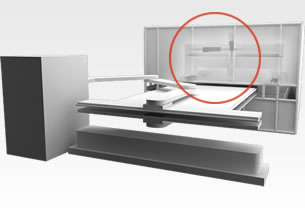

Optische Geräte/Halbleiter-Fertigungsanlagen/Nahrungsmittelverarbeitungsmaschinen/Prüfeinrichtungen

  • 製品一覧
  • アプリケーション
  • ムービー

SHM-16+SHD2-06

Diesen neuen zylindrischen Linearmotorsystemen liegt zur Antriebserzeugung ein möglichst einfaches System zu Grunde. Sie erkennen die Position durch einen von der Welle erzeugten Fluss und kommen daher ohne externe Positionssensoren aus. Die Treiber verfügen zudem über integrierte Positionierungsfunktionen, mit denen relativ komplexe Positionierungsvorgänge möglich sind. Der Motorwellendurchmesser beträgt 16 mm, und der Nominalschub liegt zwischen 11 N und 25 N.

基本スペック

  • Nominalschub

    11 N bis 25 N

  • Wellendurchmesser

    φ16 mm

  • Maximaler Hub

    1045 mm

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 2D CADダウンロード

SHM-25 + SHD2-08

Diesen neuen zylindrischen Linearmotorsystemen liegt zur Antriebserzeugung ein möglichst einfaches System zu Grunde. Sie erkennen die Position durch einen von der Welle erzeugten Fluss und kommen daher ohne externe Positionssensoren aus. Die Treiber verfügen zudem über integrierte Positionierungsfunktionen, mit denen relativ komplexe Positionierungsvorgänge möglich sind. Der Motorwellendurchmesser beträgt 25 mm, und der Nominalschub reicht von 28 N bis 118 N.

基本スペック

  • Nominalschub

    28 N bis 118 N

  • Wellendurchmesser

    φ25 mm

  • Maximaler Hub

    1041 mm

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 2D CADダウンロード

SHM-35 + SHD-16

Diesen neuen zylindrischen Linearmotorsystemen liegt zur Antriebserzeugung ein möglichst einfaches System zu Grunde. Sie erkennen die Position durch einen von der Welle erzeugten Fluss und kommen daher ohne externe Positionssensoren aus. Die Treiber verfügen zudem über integrierte Positionierungsfunktionen, mit denen relativ komplexe Positionierungsvorgänge möglich sind. Der Motorwellendurchmesser beträgt 35 mm, und der Nominalschub liegt bei 150 N.

基本スペック

  • Nominalschub

    150 N

  • Wellendurchmesser

    φ35 mm

  • Maximaler Hub

    1253 mm

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
