Produktinformationen

Optionen von Modellreihe ANS

Gewichtstypindex SD

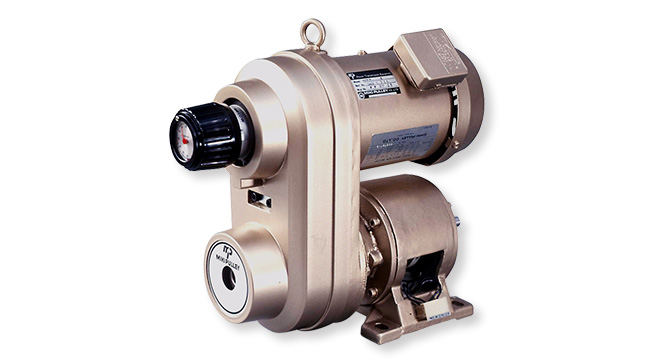

Eine Drehzahlanzeige (Modell SD) kann in das Standardgriffteil integriert werden.

Modell Anzahl Griffumdrehungen Modell SD für AN
AN□-02-SD 5 SD-53B-B544
AN□-04-SD 6 SD-53B-B545
AN□-07-SD 7 SD-53B-B546
AN□-15-SD 8,25 SD-53B-B547
AN□-22-SD 8,25 SD-53B-B548
AN□-37-SD 8,75 SD-53B-B549

*Ein roter Bereich, welcher der Anzahl von Umdrehungen des Griffs entspricht, ist beim Modell SD für AN enthalten.

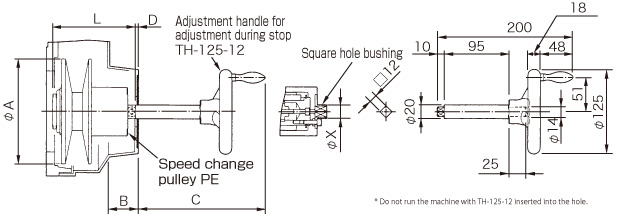

Vierkantloch zur Handgriffbefestigung zur Einstellung während des Stopps TH

Feineinstellungen und Positionierung lassen sich einfach mithilfe des Griffs eingesteckt in dieses Loch während eines Maschinenstopps durchführen.
Den Einstellgriff für die Einstellung während des Stopps TH in der Vierkantlochbuchse der Drehzahlwechslerscheibe Modell PE befestigen, um Feineinstellungen und Positionierung durchzuführen.

* Bitte bestellen Sie einen Einstellgriff zur Einstellung während des Stopps (TH-125-12) getrennt.

[Wenn die Einheit AN montiert ist]

Modell A B C D L X
AN□-02-TH 106 40 188 2 101 20
AN□-04-TH 125 44 188 2 122 20
AN□-07-TH 155 42 188 2 124 20
AN□-15-TH 185 53 185 5 151 20
AN□-22-TH 185 57 188 2 164 20
AN□-37-TH 216 74 189 1 175 20

[Wenn die Einheit ACW montiert ist]

Modell A B C D L X
ACW-02PMN-TH 106 57 207 -17 136,5 20
ACW-04PMN-TH 125 49 198,5 -8,5 137,5 34
ACW-07PMN-TH 155 53 202 -12 150 20
ACW-15PMN-TH 185 60 197,5 -7,5 170,5 20

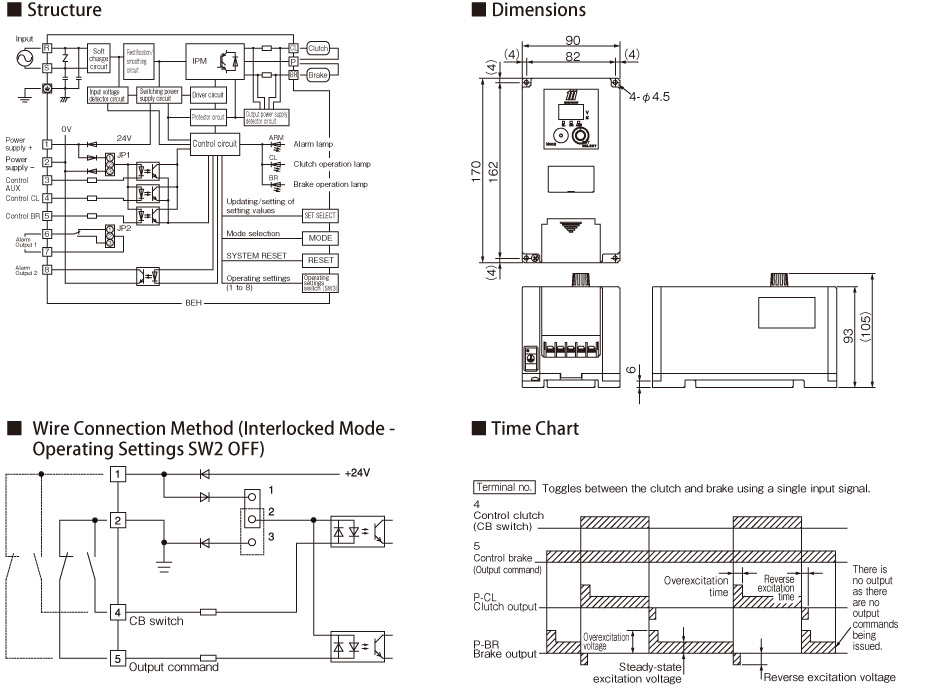

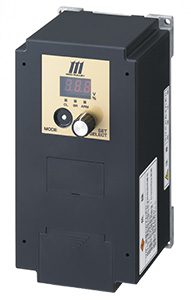

Netzteil für elektromagnetische Kupplung und Bremse BEH

Schließen sie einfach das Gerät an die Netzsteckdose (100/200 VAC) an, um die 24-VDC-Erregungsspannungsversorgung zu erhalten, die für die elektromagnetische Kupplung und Bremse notwendig ist. Ein Kombimodus zum Verriegeln der elektromagnetischen Kupplung und der elektromagnetischen Bremse ermöglicht insbesondere Betrieb mit hoher Genauigkeit und Geschwindigkeit. Das Hochleistungsnetzteil umfasst ebenfalls eine Autotuning-Funktion, um die angeschlossene elektromagnetische Kupplung und Bremse automatisch zu erkennen und optimale Betriebsbedingungen einzustellen, sowie eine Vielzahl von Schutzfunktionen. Verdrahtungs-, Anschluss- und Einstellungsfehler werden z. B. durch einen Alarmton angezeigt, damit der Benutzer die Ursache des Fehlers einfach beseitigen kann.

Geeignete Einheit Netzteil
modell
Eingangsspannung [V] Ausgangsspannung [V] Ausgangsleistung [W]
ACW/ANB, allen Modellen gemeinsam BEH-10G 200-240 AC DC24 50
BEH-20G-1 100-120 AC DC24 100
