Produktinformationen

Drehmomentbegrenzer

Zuverlässige Erkennung einer Überlast und Unterbrechung von Ein- und Ausgang

Bei der mit großer Präzision erfolgenden Erkennung einer Überlast wird der Antriebskeil aus der Nut entfernt, um damit Ein- und Ausgang zu unterbrechen. Sobald die Überlast nicht mehr vorliegt, kann der Betrieb automatisch mit demselben Drehmoment von derselben Schaltstellung aus fortgesetzt werden. Das Drehmoment wird über eine integrierte Drehmomentfeder eingestellt, sodass keine komplizierte Feinjustierung erforderlich ist. Außerdem dienen Drehmomentbegrenzer als flexible Kupplungen und lassen sich entweder durch Stoßverbindung zweier Wellen oder Umwicklung nutzen. Da die Kraftübertragung durch einen Antriebskeil erfolgt, lassen sie sich selbst in Öl sicher einsetzen. Beim Typ TT-01 kommt eine Stoßverbindung zweier Wellen zum Einsatz, während beim Typ TT-03 eine Umwicklung genutzt wird. Sie können das richtige Modell für Ihren Anwendungsbereich wählen.

Anwendung
Halbleiter-Fertigungsanlagen/Textilmaschinen/Druckmaschinen

  • 製品一覧
  • ムービー

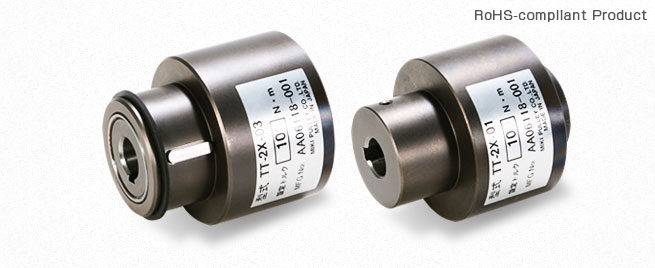

Typen TT-□-01

Bei der mit großer Präzision erfolgenden Erkennung einer Überlast wird der Antriebskeil aus der Nut entfernt, um damit Ein- und Ausgang zu unterbrechen. Sobald die Überlast nicht mehr vorliegt, kann der Betrieb automatisch mit demselben Drehmoment von derselben Schaltstellung aus fortgesetzt werden. Das Drehmoment wird über eine integrierte Drehmomentfeder eingestellt, sodass keine komplizierte Feinjustierung erforderlich ist. Der Typ TT-01 dient der Verbindung zweier Endwellen und kann auch als elastische Kupplung eingesetzt werden.

基本スペック

  • Eingestelltes Drehmoment

    0,2 N·m bis 200 N·m

  • Max. Drehzahl

    1.800 min-1 (je nach Größe)

  • Außendurchmesser

    42 mm bis 120 mm

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード

Typen TT-□-03

Bei der mit großer Präzision erfolgenden Erkennung einer Überlast wird der Antriebskeil aus der Nut entfernt, um damit Ein- und Ausgang zu unterbrechen. Sobald die Überlast nicht mehr vorliegt, kann der Betrieb automatisch mit demselben Drehmoment von derselben Schaltstellung aus fortgesetzt werden. Das Drehmoment wird über eine integrierte Drehmomentfeder eingestellt, sodass keine komplizierte Feinjustierung erforderlich ist. Der Typ TT-03 wird zur Umwicklung verwendet. Die Welle wird in die Nabe eingeführt, Riemenscheibe, Zahnräder und die übrigen Komponenten werden im Gehäuse untergebracht.

基本スペック

  • Eingestelltes Drehmoment

    0,2 N·m bis 200 N·m

  • Max. Drehzahl

    1.800 min-1 (je nach Größe)

  • Außendurchmesser

    42 mm bis 120 mm

Klicken Sie hier, um Informationen zu diesem Produkt zu sehen

  • カタログ・技術資料ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード
