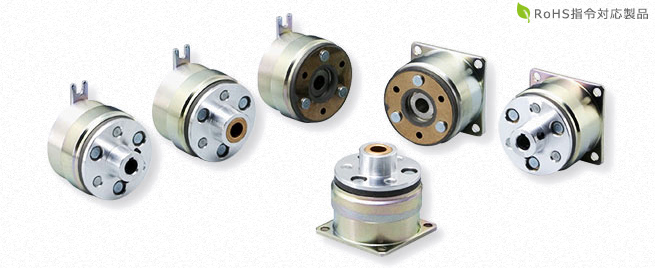

102モデル(小型クラッチ)

102モデル(小型クラッチ)

お見積り・選定・技術相談はこちら

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項・利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

102モデル(小型クラッチ)の仕様

102-□-1□ TYPE

【仕様】

型式サイズ動摩擦トルクTd[N・m]コイル(at20℃)リード線耐熱クラス最高回転速度[min-1回転部慣性モーメント J許容連結仕事Eeaℓ[J]空隙再調整までの総仕事ET[J]アーマチュア吸引時間ta[s]トルク立上り時間tp[s]トルク消滅時間td[s]質量[kg]
電圧[V]容量[W]電流[A]抵抗[Ω]ULスタイルサイズアーマチュア[kg・m2ロータ[kg・m2
102-02-1320.4DC2460.2596UL3398AWG26B100006.75×10-72.45×10-615002×1060.0090.0190.0170.075
102-02-1520.4DC2460.2596UL3398AWG26B5001.00×10-62.45×10-615002×1060.0090.0190.0170.081
102-02-1120.4DC2460.2596UL3398AWG26B100001.00×10-62.45×10-615002×1060.0090.0190.0170.079
102-03-1330.6DC2460.2596UL3398AWG26B100001.30×10-63.25×10-623003×1060.0090.0220.020.096
102-03-1530.6DC2460.2596UL3398AWG26B5001.95×10-63.25×10-623003×1060.0090.0220.020.105
102-03-1130.6DC2460.2596UL3398AWG26B100001.95×10-63.25×10-623003×1060.0090.0220.020.103
102-04-1341.2DC2480.3372UL3398AWG26B100004.38×10-61.41×10-545006×1060.0110.0280.030.178
102-04-1541.2DC2480.3372UL3398AWG26B5006.15×10-61.41×10-545006×1060.0110.0280.030.195
102-04-1141.2DC2480.3372UL3398AWG26B100006.15×10-61.41×10-545006×1060.0110.0280.030.191
102-05-1352.4DC24100.4258UL3398AWG22B100009.08×10-63.15×10-590009×1060.0120.0310.040.31
102-05-1552.4DC24100.4258UL3398AWG22B5001.38×10-53.15×10-590009×1060.0120.0310.040.335
102-05-1152.4DC24100.4258UL3398AWG22B100001.38×10-53.15×10-590009×1060.0120.0310.040.325

※動摩擦トルクTdは、相対速度100min-1時の値です。

※回転部慣性モーメントおよび質量は、最大穴径時の値となります。

※電源電圧変動は、コイル電圧の±10%以内に抑えてください。

【寸法】

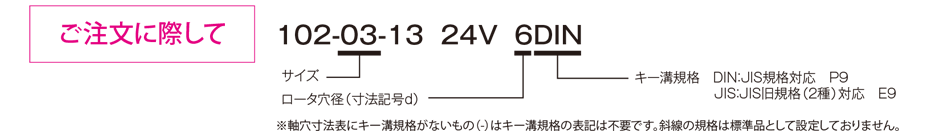

102-□-13(ダイレクト取り付け用)

102-□-13(ダイレクト取り付け用)

単位 [mm]
サイズ径方向寸法軸方向寸法
A1A2A3A4C1C2C3C4C5SV1V2V3ZHJKLPMaX
02312819.510.53933.511.41182-2.12-5.32-44-90°1816.51.520.551.10.10.8
0334322312.5453813.61310333-2.63-63-4.56-60°22.220.2224.56.71.30.151.2
0443403018.55447201915.5413-3.13-63-56-60°25.423.4228.271.30.151.5
0554503825.5655827.22622513-3.13-6.53-5.56-60°28.126.1231.38.21.50.21.5

※サイズ02 は丸形フランジです。

※サイズ02 のロータにはキー溝がありません。軸へは圧入などで固定してください。

単位 [mm]
サイズ軸穴寸法
d1 H7新JIS 規格対応旧JIS 規格対応
b P9tb P9t
025
0362-0.006-0.0310.8+0.30
0482-0.006-0.0310.8+0.30
103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
05103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
155-0.012-0.0422+0.505+0.050+0.0202+0.50

102-□-13(ダイレクト取り付け用)

【寸法】

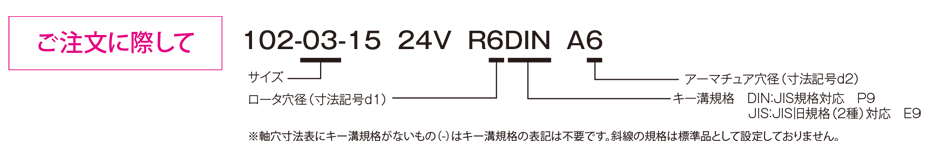

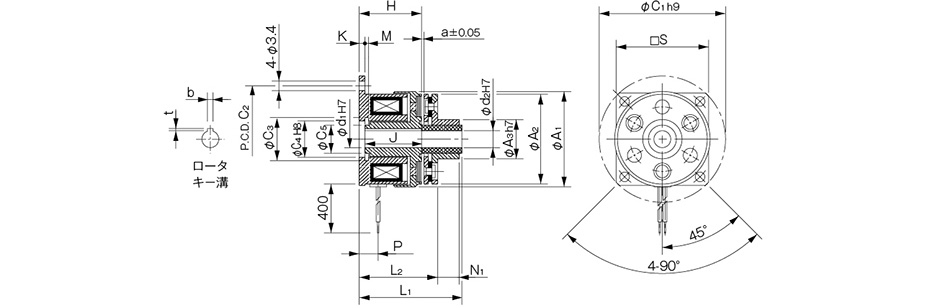

102-□-15(通し軸用)

102-□-15(通し軸用)

単位 [mm]
サイズ径方向寸法軸方向寸法
A1A2A3C1C2C3C4C5SHJKL1L2 MPN1a
023128133933.511.41181816.51.527.522.41.154.80.1
03343214453813.613103322.220.2234.526.51.36.77.80.15
044340185447201915.54125.423.4240.230.81.379.10.15
05545028655827.226225128.126.1243.334.31.58.28.80.2

※サイズ02 は丸形フランジです。

※サイズ02 のロータにはキー溝がありません。軸へは圧入などで固定してください。

単位 [mm]
サイズ軸穴寸法
d1 H7d2 H7新JIS 規格対応旧JIS 規格対応
b P9tb P9t
0255
03662-0.006-0.0310.8+0.30
04882-0.006-0.0310.8+0.30
10103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
0510103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
15155-0.012-0.0422+0.505+0.050+0.0202+0.50

※アーマチュア5 型の穴d2 はストレート穴です。

102-□-15(通し軸用)

【寸法】

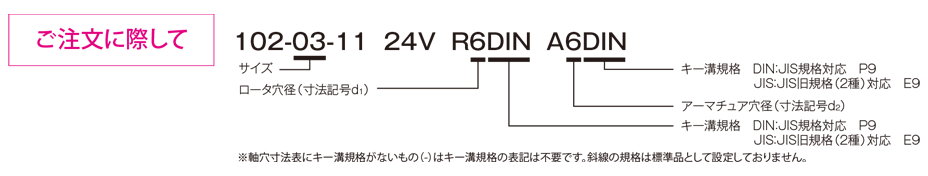

102-□-11(突き合わせ軸用)

102-□-11(突き合わせ軸用)

単位 [mm]
サイズ径方向寸法軸方向寸法
A1A2A3C1C2C3C4C5SmHJKL1L2MPUTa
0231289.53933.511.4118M31816.51.527.522.51.1572.50.1
03343212453813.61310332-M322.220.2234.526.51.36.71040.15
044340175447201915.5412-M325.423.4240.230.81.371250.15
05545024655827.22622512-M428.126.1243.334.31.58.21250.2

※サイズ02 は丸形フランジです。

※サイズ02 のロータにはキー溝がありません。軸へは圧入などで固定してください。

単位 [mm]
サイズ軸穴寸法
d1 H7d2 H7新JIS 規格対応旧JIS 規格対応
b P9tb P9t
0255
03662-0.006-0.0310.8+0.30
04882-0.006-0.0310.8+0.30
10103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
0510103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
15155-0.012-0.0422+0.505+0.050+0.0202+0.50

アーマチュア5 型の穴d2 はストレート穴です。

102-□-11(突き合わせ軸用)

102-□-3□ TYPE

【仕様】

型式サイズ動摩擦トルクTd[N・m]コイル(at20℃)リード線耐熱クラス最高回転速度[min-1回転部慣性モーメント J許容連結仕事Eeaℓ[J]空隙再調整までの総仕事ET[J]アーマチュア吸引時間ta[s]トルク立上り時間tp[s]トルク消滅時間td[s]質量[kg]
電圧[V]容量[W]電流[A]抵抗[Ω]ULスタイルサイズアーマチュア[kg・m2ロータ[kg・m2
102-02-3320.4DC2460.2596UL3398AWG26B5006.75×10-72.75×10-615002×1060.0090.0190.0170.076
102-02-3520.4DC2460.2596UL3398AWG26B5001.00×10-62.75×10-615002×1060.0090.0190.0170.082
102-02-3120.4DC2460.2596UL3398AWG26B5001.00×10-62.75×10-615002×1060.0090.0190.0170.08
102-03-3330.6DC2460.2596UL3398AWG26B5001.30×10-64.08×10-623003×1060.0090.0220.020.101
102-03-3530.6DC2460.2596UL3398AWG26B5001.95×10-64.08×10-623003×1060.0090.0220.020.11
102-03-3130.6DC2460.2596UL3398AWG26B5001.95×10-64.08×10-623003×1060.0090.0220.020.108
102-04-3341.2DC2480.3372UL3398AWG26B5004.38×10-61.44×10-545006×1060.0110.0280.030.183
102-04-3541.2DC2480.3372UL3398AWG26B5006.15×10-61.44×10-545006×1060.0110.0280.030.2
102-04-3141.2DC2480.3372UL3398AWG26B5006.15×10-61.44×10-545006×1060.0110.0280.030.196
102-05-3352.4DC24100.4258UL3398AWG22B5009.08×10-62.90×10-590009×1060.0120.0310.040.321
102-05-3552.4DC24100.4258UL3398AWG22B5001.38×10-52.90×10-590009×1060.0120.0310.040.346
102-05-3152.4DC24100.4258UL3398AWG22B5001.38×10-52.90×10-590009×1060.0120.0310.040.336

※動摩擦トルクTdは、相対速度100min-1時の値です。

※回転部慣性モーメントおよび質量は、最大穴径時の値となります。

※電源電圧変動は、コイル電圧の±10%以内に抑えてください。

【寸法】

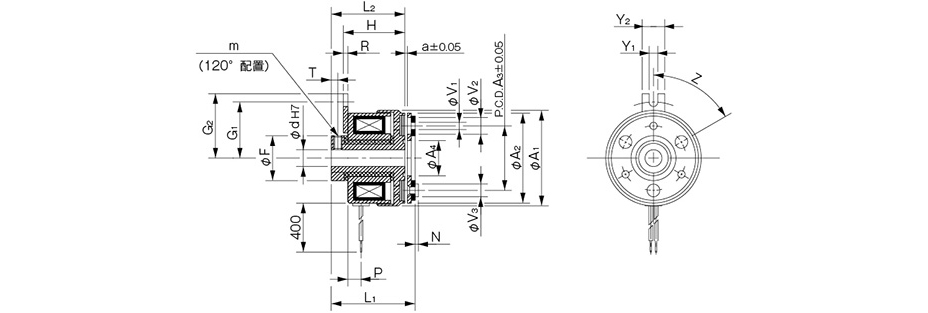

102-□-33(ダイレクト取り付け用)

102-□-33(ダイレクト取り付け用)

単位 [mm]
サイズ径方向寸法軸方向寸法
A1A2A3A4FV1V2V3G1G2Y1Y2ZmHRL1L2PNTa
02312819.510.5142-2.12-5.32-415.819.83.184-90°2-M319.11.625.923.54.70.82.50.1
0334322312.5163-2.63-63-4.520233.186-60°2-M321.81.628.526.24.71.22.30.15
0443403018.5223-3.13-63-523263.186-60°2-M4251.633.230.45.21.52.80.15
0554503825.5303-3.13-6.53-5.528313.186-60°2-M527.91.637.334.16.21.53.30.2

単位 [mm]
サイズ軸穴寸法
d1 H7
025
036
048
10
0510
15

102-□-33(ダイレクト取り付け用)

【寸法】

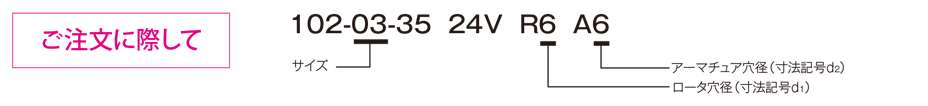

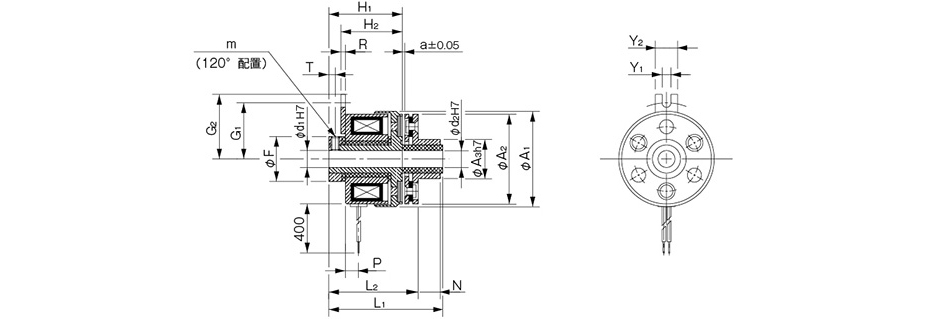

102-□-35(通し軸用)

102-□-35(通し軸用)

単位 [mm]
サイズ径方向寸法軸方向寸法
A1A2A3FG1G2Y1Y2mH1H2RL1L2PNTa
023128131415.8203.182-M323.519.51.63327.94.74.82.50.1
033432141620233.182-M326.221.91.638.530.54.77.82.30.15
044340182223263.182-M430.425.11.645.235.85.29.12.80.15
055450283028313.182-M534.127.91.649.30.36.28.83.30.2
単位 [mm]
サイズ軸穴寸法
d1 H7d2 H7
0255
0366
0488
1010
051010
1515

102-□-35(通し軸用)

【寸法】

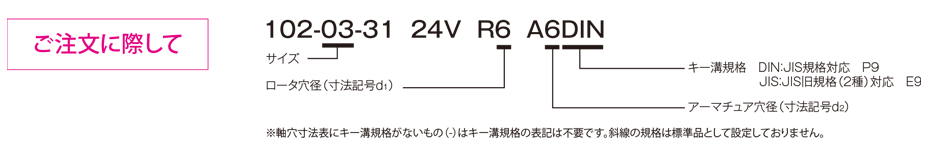

102-□-31(突き合わせ軸用)

102-□-31(突き合わせ軸用)

単位 [mm]
サイズ径方向寸法軸方向寸法
A1A2A3FG1G2Y1Y2m1m2H1H2RL1L2PUT1T2a
0231289.51415.8203.182-M3M323.519.51.63327.94.772.52.50.1
033432121620233.182-M32-M326.221.91.638.530.54.7102.340.15
044340172223263.182-M42-M330.425.11.645.235.85.2122.850.15
055450243028313.182-M52-M434.127.91.649.340.36.2123.350.2
単位 [mm]
サイズ軸穴寸法
d1 H7d2 H7新JIS 規格対応旧JIS 規格対応
b P9tb P9t
0255
03662-0.006-0.0310.8+0.30
04882-0.006-0.0310.8+0.30
10103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
0510103-0.006-0.0311.2+0.304+0.050+0.0201.5+0.50
15155-0.012-0.0422+0.505+0.050+0.0202+0.50

102-□-31(突き合わせ軸用)
