スターフレックス (ジョーカップリング)

スターフレックス (ジョーカップリング)

従来比2倍の伝達トルク(当社比)を実現、シンプルなジョーカップリング

2個のハブの間にエレメントと呼ばれる緩衝材(ポリウレタンエラストマー)をはさみ込んだシンプルな構造のカップリングで、トルク伝達における応答性とミスアライメント量に応じてお選びいただけるよう、硬度の異なる2種類のエレメントを用意しました。また、エレメントに用いたポリウレタンエラストマーは従来のジョーカップリングの2倍のトルク伝達(当社比)を可能にし、さらにエレメントには予備圧縮がかかる設計となっているため、ノーバックラッシでの使用が可能です。ハブの材質には、アルミ合金を用いており軸への締結にはキーによる締結とクランプによる締結をお選びいただけます。

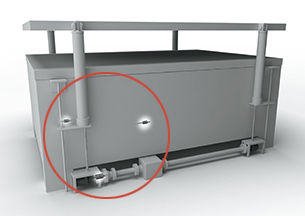

用途
工作機械、油圧機器、ポンプ、ファン、搬送装置、繊維機械

  • 製品一覧
  • アプリケーション
  • カスタマイズ
  • よくあるご質問

ALS Rタイプ

エレメント(ポリウレタンエラストマー)は硬度 97 JIS A を使用し、形状は予備圧縮がかかるように設計したタイトフィット構造でノーバックラッシでの使用が可能です。高トルクで簡易サーボから汎用モータまで幅広くご利用いただけます。

基本スペック

  • 最大常用トルク

    525N・m

  • 穴径範囲

    3mm~60mm

  • 使用雰囲気温度

    -30℃~80℃

この製品を購入する この製品を詳しく見る

ALS Rタイプ

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード

ALS Yタイプ

エレメント(ポリウレタンエラストマー)は硬度 90 JIS A を使用し、形状は予備圧縮がかかるように設計したタイトフィット構造でノーバックラッシでの使用が可能です。ALS-Rタイプと比べてエレメント硬度が低いため、軸反力を抑えることが可能です。

基本スペック

  • 最大常用トルク

    310N・m

  • 穴径範囲

    3mm~60mm

  • 使用雰囲気温度

    -30℃~80℃

この製品を購入する この製品を詳しく見る

ALS Yタイプ

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード

ALS Bタイプ

エレメント(ポリウレタンエラストマー)は硬度 97 JIS A を使用し、形状はゆるいはめ合いのルーズフィット構造とエレメントのトルク伝達面をクラウニング形状とすることで、高伝達トルクで大きなミスアライメントを吸収できます。

基本スペック

  • 最大常用トルク

    525N・m

  • 穴径範囲

    8mm~60mm

  • 使用雰囲気温度

    -30℃~80℃

この製品を購入する この製品を詳しく見る

ALS Bタイプ

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード
