DOモデルの仕様

DOモデル　※受注生産品
- 【仕様】
- 【寸法】

DOモデル　※受注生産品

【仕様】

サイズ	ねじり角度におけるトルク［N・m］						質量［kg］
サイズ	5°（10°）	10°（20°）	15°（30°）	20°（40°）	25°（50°）	30°（60°）	質量［kg］
15×25	0.7	1.6	2.6	4.0	5.7	8.2	0.07
15×40	1.1	2.5	4.2	6.4	9.2	13.2	0.10
15×60	1.6	3.8	6.3	9.6	13.8	19.8	0.15
18×30	1.9	4.5	7.5	11.0	15.0	20.6	0.12
18×50	3.2	7.5	12.5	18.3	25.0	34.4	0.20
18×80	5.1	12.0	20.0	29.3	40.0	55.0	0.30
27×40	4.7	10.7	17.5	26.9	39.5	57.0	0.32
27×60	7.0	16.0	26.3	40.3	59.3	85.5	0.47
27×100	11.7	26.7	43.8	67.2	98.8	142.5	0.78
38×60	13.0	30.4	50.6	78.0	113.0	162.0	0.87
38×80	17.3	40.5	67.5	104.0	151.0	216.0	1.15
38×120	26.0	60.8	101.2	156.0	226.0	324.0	1.68

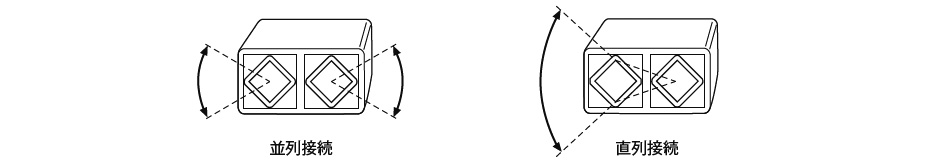

※( )内の角度は、DOモデルを直列接続で利用した場合の値です。

【寸法】

単位 [mm]

サイズ		A	B	C	E	F	L	L1±0.2	T^+0.5₀
DO-S	DO-A	A	B	C	E	F	L	L1±0.2	T^+0.5₀
15×25	15×25	28±0.15	53.5±0.2	11^+0.25₀	10±0.2	25.5	25	30	5
15×40	15×40	28±0.15	53.5±0.2	11^+0.25₀	10±0.2	25.5	40	45	5
15×60	15×60	28±0.15	53.5±0.2	11^+0.25₀	10±0.2	25.5	60	65	5
18×30	18×30	34±0.15	65±0.2	12^+0.25₀	12±0.3	31	30	35	6
18×50	18×50	34±0.15	65±0.2	12^+0.25₀	12±0.3	31	50	55	6
18×80	18×80	34±0.15	65±0.2	12^+0.25₀	12±0.3	31	80	85	6
27×40	27×40	47±0.15	91±0.2	22^+0.25₀	20±0.4	44	40	45	8
27×60	27×60	47±0.15	91±0.2	22^+0.25₀	20±0.4	44	60	65	8
27×100	27×100	47±0.15	91±0.2	22^+0.25₀	20±0.4	44	100	105	8
38×60	38×60	63±0.20	123±0.3	30^+0.25₀	25±0.4	60	60	70	10
38×80	38×80	63±0.20	123±0.3	30^+0.25₀	25±0.4	60	80	90	10
38×120	38×120	63±0.20	123±0.3	30^+0.25₀	25±0.4	60	120	130	10

※上記以外の大きなサイズについては、お問い合わせください。

DOモデルのオプション

ブラケットWS/WDモデル
- ・DO MODEL
  【寸法】

ブラケットWS/WDモデルDR,DK,DO-A用のブラケット

DO MODEL

【寸法】

単位 [mm]

型式	適応ユニット	A	B	C	D	E	F	G	H1	H2	J	K	S	T	U	質量［kg］
WS-11/ WD-15	DR,DK,DO-A-15	46	45	30	7	30	13	11.5	27	35	10	7.5	4	6.5	5.5	0.08
WS-15/ WD-18	DR,DK,DO-A-18	58	55	32	7	40	13	13.5	34	44	12	7.5	5	8.5	6.5	0.15
WS-18/ WD-27	DR,DK,DO-A-27	74	70	38	9.5	50	15.5	16.5	43	55	20	10	6	10.5	8.5	0.28
WS-27/ WD-38	DR,DK,DO-A-38	98	90	52	11.5	65	21.5	21	57	75	25	12.5	8	12.5	10.5	0.70
WS-38/ WD-45	DR,DK-A-45(N)	116	110	55	14	80	24	21	66	85	35	15	8	16.5	12.5	0.90
WS-45/ WD-50	DR-A-50(N)	140	140	66	18	100	30	26	80	110	40	20	10	20.5	12.5	1.80
