BMMモデル

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

BMMモデルの特長

汎用モータの寸法を変えずに、内部に励磁ブレーキと小型電源装置を組み込みました。

BMMモデルの仕様

BMMモデル

BMMモデル

【仕様】

型式	モータ		ブレーキ								回転部慣性モーメントJ［kg・m²］	許容制動仕事率Pbaℓ［W］	総制動仕事ET［J］	動作時間		質量［kg］
	枠番	出力［kW］4極	トルクT［N・m］	コイル（at20℃）				耐熱クラス	空隙					アーマチュア吸引時間ta［s］	アーマチュア釈放時間tar［s］
	枠番	出力［kW］4極	トルクT［N・m］	電圧［V］	電流［A］	抵抗［Ω］	容量［W］	耐熱クラス	規定値［mm］	限界値［mm］				アーマチュア吸引時間ta［s］	アーマチュア釈放時間tar［s］
BMM-024-NHBN	63	0.2	2.5	DC180	0.06	2956	11	B	0.10～0.20	0.30	0.9×10^-3	11	5.0×10⁷	0.015	0.015	7
BMM-024-NHFN	63	0.2	2.5	DC180	0.06	2956	11	B	0.10～0.20	0.30	0.9×10^-3	11	5.0×10⁷	0.015	0.015	8
BMM-044-NHB	71	0.4	5	DC180	0.07	2458	12.6	B	0.10～0.20	0.35	2.4×10^-3	26.2	7.0×10⁷	0.030	0.030	9
BMM-044-NHF	71	0.4	5	DC180	0.07	2458	12.6	B	0.10～0.20	0.35	2.4×10^-3	26.2	7.0×10⁷	0.030	0.030	10
BMM-074-NHB	80	0.75	10	DC180	0.089	2039	16	B	0.15～0.25	0.45	3.3×10^-3	32.7	17.0×10⁷	0.040	0.040	14
BMM-074-NHF	80	0.75	10	DC180	0.089	2039	16	B	0.15～0.25	0.45	3.3×10^-3	32.7	17.0×10⁷	0.040	0.040	16
BMM-154-NHBN	90	1.5	20	DC180	0.123	1466	22.1	B	0.15～0.25	0.70	8.2×10^-3	45.8	25.0×10⁷	0.060	0.060	19
BMM-154-NHFN	90	1.5	20	DC180	0.123	1466	22.1	B	0.15～0.25	0.70	8.2×10^-3	45.8	25.0×10⁷	0.060	0.060	22
BMM-224-NHBN	100	2.2	30	DC180	0.167	1080	30	B	0.20～0.30	1.00	10.2×10^-3	58.9	50.0×10⁷	0.070	0.070	25
BMM-224-NHFN	100	2.2	30	DC180	0.167	1080	30	B	0.20～0.30	1.00	10.2×10^-3	58.9	50.0×10⁷	0.070	0.070	29
BMM-374-NHBN	112	3.7	50	DC180	0.17	1059	30.6	B	0.20～0.30	1.10	17.8×10^-3	73.6	75.0×10⁷	0.070	0.080	33
BMM-374-NHFN	112	3.7	50	DC180	0.17	1059	30.6	B	0.20～0.30	1.10	17.8×10^-3	73.6	75.0×10⁷	0.070	0.080	37

※モータはJIS C4210 に準拠する標準全閉外扇モータです。（株式会社日立産機システム製）

※ブレーキモータの許容制動頻度は、設計上の確認事項の頁をご参照ください。詳細頻度については、負荷条件により変わりますので、選定計算にてご確認ください。

【寸法】

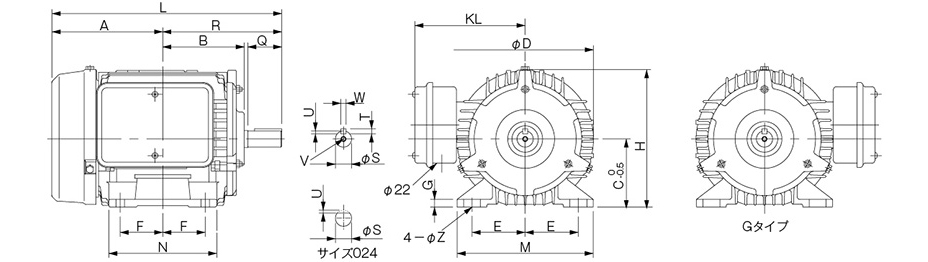

BMM-□-NHB

単位 [mm]

型式	本体寸法
型式	L	R	A	B	D	KL	H	C	F	E	N	M	G	Z	S	W	U	T	Q	V
BMM-024-NHBN	215	103	112	80	130	115	128	63	40	50	100	130	3.2	7×21	11 h6	－	1	－	23	－
BMM-044-NHB	235.5	120	115.5	87	145	131	143.5	71	45	56	115	140	3.2	7×20	14 j6	5	3	5	30	M5×0.8深さ18
BMM-074-NHB	268.5	140	128.5	97	163	138.5	161.5	80	50	62.5	125	160	3.2	10×25	19 j6	6	3.5	6	40	M6×1深さ20
BMM-154-NHBN	328	168.5	159.5	116	180	139	180	90	62.5	70	155	170	10	10	24 j6	8	4	7	50	M6×1深さ20
BMM-224-NHBN	363.5	193	170.5	130.5	199	147	199.5	100	70	80	175	195	12.5	12	28 j6	8	4	7	60	M6×1深さ20
BMM-374-NHBN	384	200	184	137.5	223	161	223.5	112	70	95	175	224	14	12	28 j6	8	4	7	60	M6×1深さ20

【寸法】

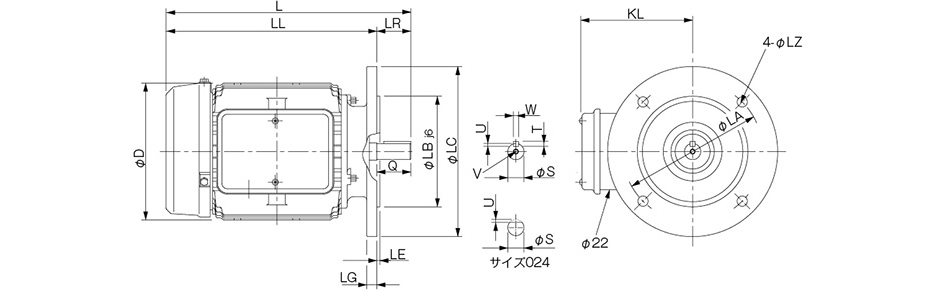

BMM-□-NHF

単位 [mm]

型式	本体寸法
型式	L	LR	LL	D	KL	LC	LB	LA	LE	LG	LZ	S	W	U	T	Q	V
BMM-024-NHFN	241	23	218	130	115	160	110	130	3.5	8	10	11h6	－	1	－	23	－
BMM-044-NHF	256.5	30	226.5	145	124.5	160	110	130	3.5	10	10	14 j6	5	3	5	30	M5×0.8深さ18
BMM-074-NHF	283	40	243	163	132	200	130	165	3.5	12	12	19 j6	6	3.5	6	40	M6×1深さ20
BMM-154-NHFN	336	50	286	180	139	200	130	165	3.5	12	12	24 j6	8	4	7	50	M6×1深さ20
BMM-224-NHFN	363.5	60	303.5	199	147	250	180	215	4.0	16	14.5	28 j6	8	4	7	60	M6×1深さ20
BMM-374-NHFN	384	60	324	223	161	250	180	215	4.0	16	14.5	28 j6	8	4	7	60	M6×1深さ20
