ANSモデルの変速機にモータ、ウォーム減速機を組み合わせたモデルです。
ANW NHN・PMNモデル
【仕様】
型 式 | ANW-02NHN | ANW-04NHN | ANW-07NHN | ANW-15NHN | ANW-22PMN | ANW-37PMN | |||
---|---|---|---|---|---|---|---|---|---|
モータ容量〔kW〕(4P) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | |||
変速比 | 1:04 | 1:04 | 1:04 | 1:04 | 1:04 | 1:04 | |||
使用変速機 | モータ側 | AK-90-AN-11 | AK-106-AN-14N | AK-125-AN-19N | AK-150-AN-24N | AK-160-AN-28N | AK-180-AN-28N | ||
減速機側 | PE-106-AN-12H | PE-125-AN-15H | PE-150-AN-18H | PE-180-AN-22H | PE-190-AN-25H | PE-212-AN-30H | |||
使用ベルト | 1022V196S | 1422V236S | 1422V270S | 1922V338S | 2322V341 | 2322V387S | |||
NHN-50 | NHN-60 | NHN-70 | NHN-80 | N-PRM-25 | N-PRM-30 | ||||
出力軸回転数と出力軸トルク | 減速比 | 周波数 | 回転数〔r/min〕 | トルク〔N・m〕 | トルク〔N・m〕 | トルク〔N・m〕 | トルク〔N・m〕 | トルク〔N・m〕 | トルク〔N・m〕 |
トルク{kgf・m} | トルク{kgf・m} | トルク{kgf・m} | トルク{kgf・m} | トルク{kgf・m} | トルク{kgf・m} | ||||
1/10 | 50Hz | 50~200 | 24.5~6.4 | 49.4~12.9 | 92.3~24.4 | 186~50.7 | 212~79.3 | 360~134 | |
2.45 〜0.64 | 4.94 〜1.29 | 9.23 〜2.44 | 18.6 〜5.07 | 21.2 〜7.93 | 36.0 〜13.4 | ||||
60Hz | 60~240 | 19.6~5.1 | 39.5~10.3 | 73.8~19.5 | 153~40.9 | 178~66.1 | 303~112 | ||
1.96 〜0.51 | 3.95 〜1.03 | 7.38 〜1.95 | 15.3 〜4.09 | 17.8 〜6.61 | 30.3 〜11.2 | ||||
1/20 | 50Hz | 25~100 | 40.2~11.3 | 86.3~23.8 | 167~45.9 | 237~94.0 | 394~151 | 644~251 | |
4.02 〜1.13 | 8.63 〜2.38 | 16.7 〜4.59 | 23.7 〜9.40 | 39.4 〜15.1 | 64.4 〜25.1 | ||||
60Hz | 30~120 | 32.1~9.1 | 69.1~19.0 | 134~36.7 | 224~75.8 | 331~126 | 546~210 | ||
3.21 〜0.91 | 6.91 〜1.90 | 13.4 〜3.67 | 22.4 〜7.58 | 33.1 〜12.6 | 54.6 〜21.0 | ||||
1/30 | 50Hz | 17~68 | 55.0~16.2 | 115~32.9 | 212~62.5 | 303~131 | 507~208 | 870~353 | |
5.50 〜1.62 | 11.5 〜3.29 | 21.2 〜6.25 | 30.3 〜13.1 | 50.7 〜20.8 | 87.0 〜35.3 | ||||
60Hz | 20~80 | 44.8~13.0 | 92.0~26.3 | 173~50.0 | 288~106 | 430~173 | 742~294 | ||
4.48 〜1.30 | 9.20 〜2.63 | 17.3 〜5.00 | 28.8 〜10.6 | 43.0 〜17.3 | 74.2 〜29.4 | ||||
1/40 | 50Hz | 12.5~50 | 55.0~18.8 | 120~40.7 | 193~80.5 | 263~163 | 526~270 | 768~443 | |
5.50 〜1.88 | 12.0 〜4.07 | 19.3 〜8.05 | 26.3 〜16.3 | 52.6 〜27.0 | 76.8 〜44.3 | ||||
60Hz | 15~60 | 48.9~15.0 | 109~32.5 | 186~64.4 | 251~131 | 502~225 | 733~369 | ||
4.89 〜1.50 | 10.9 〜3.25 | 18.6 〜6.44 | 25.1 〜13.1 | 50.2 〜22.5 | 73.3 〜36.9 | ||||
1/50 | 50Hz | 10~40 | 55.0~23.3 | 107~46.1 | 151~87.0 | 252~166 | 467~308 | 799~525 | |
5.50 〜2.33 | 10.7 〜4.61 | 15.1 〜8.70 | 25.2 〜16.6 | 46.7 〜30.8 | 79.9 〜52.5 | ||||
60Hz | 12~48 | 55.0~18.6 | 103~36.9 | 145~69.6 | 242~159 | 448~271 | 766~475 | ||
5.50 〜1.86 | 10.3 〜3.69 | 14.5 〜6.96 | 24.2 〜15.9 | 44.8 〜27.1 | 76.6 〜47.5 | ||||
1/60 | 50Hz | 8.5~34 | 55.0~26.1 | 100~53.3 | 151~102 | 215~143 | 441~294 | 716~468 | |
5.50 〜2.61 | 10.0 〜5.33 | 15.1 〜10.2 | 21.5 〜14.3 | 44.1 〜29.4 | 71.6 〜46.8 | ||||
60Hz | 10~40 | 55.0~20.9 | 95.3~42.6 | 144~81.7 | 204~143 | 420~294 | 676~468 | ||
5.50 〜2.09 | 9.53 〜4.26 | 14.4 〜8.17 | 20.4 〜14.3 | 42.0 〜29.4 | 67.6 〜46.8 | ||||
質量〔kg〕 | 19 | 28.5 | 42 | 68 | 82 | 120.5 |
※02、04はコイルばね仕様です。
※トルク値は、減速機の許容値で抑えられているものもあります。

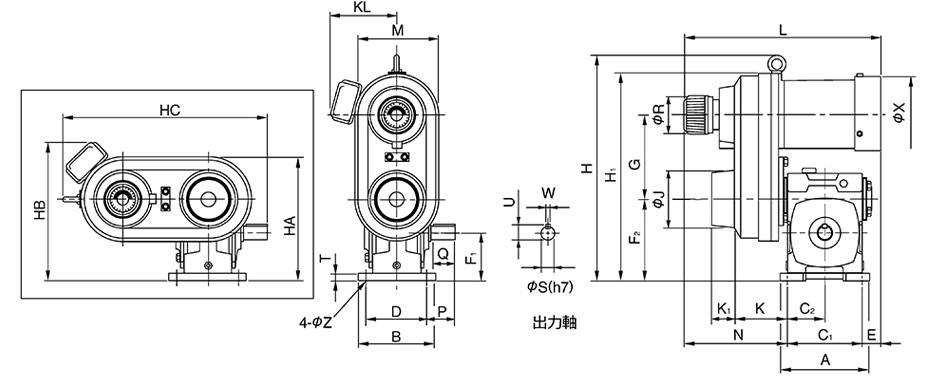

【寸法】
型 式 | ANW-02NHN | ANW-04NHN | ANW-07NHN | ANW-15NHN | ANW-22PMN | ANW-37PMN |
---|---|---|---|---|---|---|
A | 142 | 165 | 190 | 220 | 270 | 320 |
B | 124 | 143 | 160 | 170 | 190 | 230 |
C1 | 118 | 140 | 160 | 190 | 220 | 260 |
C2 | 59 | 70 | 80 | 95 | 110 | 130 |
D | 100 | 115 | 130 | 140 | 155 | 180 |
E | 41 | 44 | 32 | 44 | 50 | 25 |
F1 | 80 | 90 | 105 | 112 | 150 | 180 |
F2 | 130 | 150 | 175 | 192 | 250 | 300 |
G | 140 | 160 | 186 | 239 | 230 | 250 |
H | 374 | 424 | 498 | 583 | - | - |
H1 | 340 | 390 | 456 | 541 | 590 | 678 |
J | 98 | 108 | 134 | 155 | 140 | 150 |
K | 79 | 89.5 | 104 | 117.5 | 139 | 137 |
K1 | 40 | 44 | 42 | 53 | 57 | 74 |
L | 330 | 369 | 410 | 463 | 525 | 577 |
M | 139 | 158 | 190 | 220 | 220 | 255 |
N | 171 | 185 | 218 | 228.5 | 255 | 292 |
P | 45 | 52.5 | 65 | 70 | 92.5 | 100 |
Q | 40 | 50 | 60 | 65 | 75 | 85 |
R | 70 | 70 | 80 | 80 | 80 | 80 |
T | 12 | 13 | 15 | 18 | 25 | 30 |
S | 17 | 22 | 28 | 32 | 38 | 45 |
U | 19 | 24.5 | 31 | 35 | 41 | 48.5 |
W | 5 | 6 | 8 | 10 | 10 | 14 |
X | 130 | 144 | 161 | 180 | 199 | 223 |
Z | 10 | 12 | 14 | 14 | 15 | 18 |
KL | - | 121 | 129 | 148 | 134 | 147 |
HA | 200 | 229 | 270 | 302 | 360 | 428 |
HB | 200 | 256 | 287 | 320 | 384 | 447 |
HC | 339 | 384 | 453 | 531 | 510 | 568 |
