BMSモデルの特徴

汎用モータの寸法を変えずに、内部に無励磁ブレーキと小型電源装置を組み込みました。

BMSモデルの仕様

BMS MODEL

【仕様】

型式モータブレーキ回転部慣性モーメントJ[kg・m2許容制動仕事率Pba ℓ[W]総制動仕事ET[J]動作時間質量[kg]
枠番出力[kW]4極トルクT[N・m]コイル(at20℃)耐熱クラス空隙アーマチュア吸引時間ta[s]惰行時間
電圧[V]電流[A]抵抗[Ω]容量[W]規定値[mm]限界値[mm]同時切り[s]DC別切り[s]
BMS-024-NHBN630.22DC900.2044018B0.15~0.250.400.8×10-3183.5×1070.040.10.087.5
BMS-024-NHFN630.22DC900.2044018B0.15~0.250.400.8×10-3183.5×1070.040.10.088.5
BMS-044-NHB710.44DC900.2832425B0.15~0.250.401.5×10-326.27.0×1070.050.10.0810
BMS-044-NHF710.44DC900.2832425B0.15~0.250.401.5×10-326.27.0×1070.050.10.0811
BMS-074-NHB800.758DC900.3327030B0.20~0.300.503.8×10-329.412.5×1070.050.140.0915
BMS-074-NHF800.758DC900.3327030B0.20~0.300.503.8×10-329.412.5×1070.050.140.0917
BMS-154-NHBN901.515DC900.3426131B0.20~0.300.606.8×10-345.820.0×1070.110.150.0920
BMS-154-NHFN901.515DC900.3426131B0.20~0.300.606.8×10-345.820.0×1070.110.150.0923

※モータはJIS C4210に準拠する標準全閉外扇モータです。(株式会社日立産機システム製)

※ブレーキモータの許容制動頻度は、設計上の確認事項の頁をご参照ください。詳細頻度については、負荷条件により変わりますので、選定計算にてご確認ください。

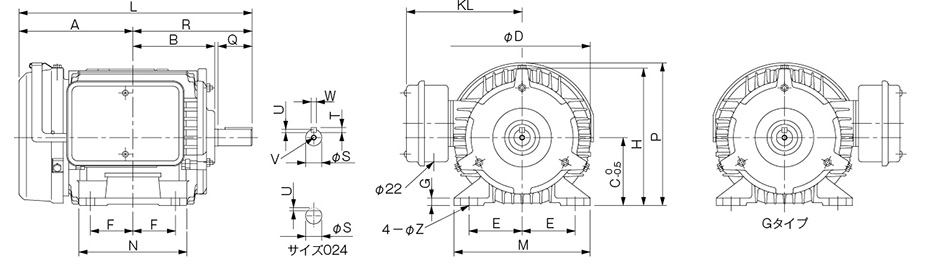

【寸法】

BMS-□-NHB

BMS-□-NHB

単位 [mm]
型式本体寸法
LRABDKLHPCENMGZSWUTQV
BMS-024-NHBN215103112791301151281346340501001303.27×2111 h6123
BMS-044-NHB24412012487145141143.51507145561151403.27×2014 j653530M5×0.8深さ18
BMS-074-NHB278.5140138.597163138.5161.5168805062.51251603.210×2519 j663.5640M6×1深さ20
BMS-154-NHBN332.5168.51641161801451801899062.570155170101024 j684750M6×1深さ20

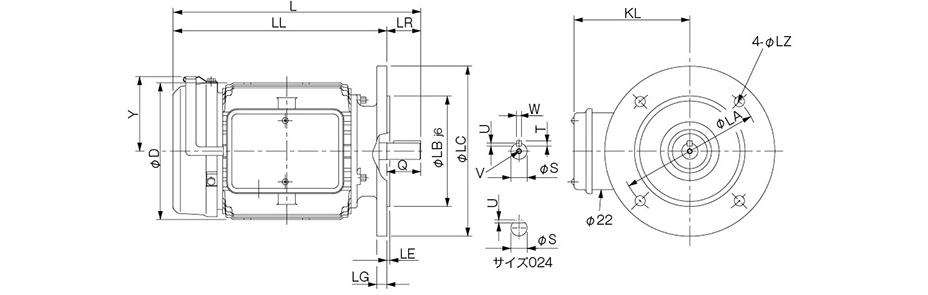

【寸法】

BMS-□-NHF

BMS-□-NHF

単位 [mm]
型式本体寸法
LLRLLDKLLCYLBLALELGLZSWUTQV
BMS-024-NHFN24123218130115160701101303.581011 h6123
BMS-044-NHF26530235145134.5160791101303.5101014 j653530M5×0.8深さ18
BMS-074-NHF29340253163142200881301653.5121219 j663.5640M6×1深さ20
BMS-154-NHFN340.550290.5180145200991301653.5121224 j684750M6×1深さ20
