121-□-10G型（双离合器）

121(10G) 型　(双离合器组件)

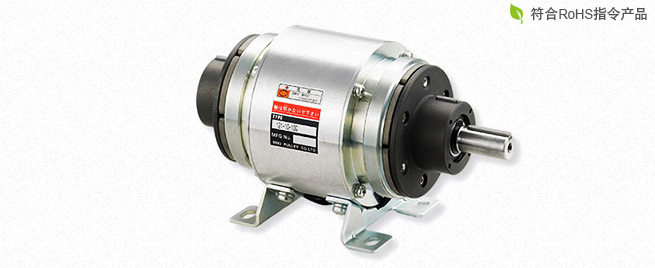

基本结构与121-□-20型离合器·制动器组件相同，有直轴结构，是在鼓两侧配置离合器 (101-□-15型) 的双离合器组件。有将毂用于输入，在用于2级变速·正逆运行时将轴用于输入，用于动力分配等，可选择输入方法。另外，与121-□-20型相同，由于采用了轴承跨距宽、耐径向负载的结构，可安装V形带轮和正齿轮等，在高张力条件下使用。

PDF•CAD数据从此处下载

规格

121(10G) 型
- 【规格】
- 【尺寸】

121(10G) 型

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］		空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	毂输入时	轴输入时	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
121-06-10G	06	5	5.5	DC24	11	0.46	52	B	3000	1.55×10^-4	1.05×10^-4	36×106	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	1.7
121-08-10G	08	10	11	DC24	15	0.63	38	B	3000	4.75×10^-4	3.00×10^-4	60×106	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	3.1
121-10-10G	10	20	22	DC24	20	0.83	29	B	3000	1.44×10^-3	9.45×10^-4	130×106	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	6.5
121-12-10G	12	40	45	DC24	25	1.04	23	B	3000	4.50×10^-3	2.75×10^-3	250×106	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	10.5
121-16-10G	16	80	90	DC24	35	1.46	16	B	3000	1.34×10^-2	9.05×10^-3	470×106	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	21
121-20-10G	20	160	175	DC24	45	1.88	13	B	2500	4.18×10^-2	2.65×10^-2	10×108	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	38.5
121-25-10G	25	320	350	DC24	60	2.50	9.6	B	2000	9.80×10^-2	7.45×10^-2	20×108	C:0.115 / B:0.085	C:0.335 / B:0.275	C:0.210 / B:0.125	70

※动摩擦转矩Td为相对速度100min^-1时的数值。此外，根据初期转矩特性，可能需要进行试运转。

※轴输入时的旋转部分转动惯量为1个5型电枢时的数值。

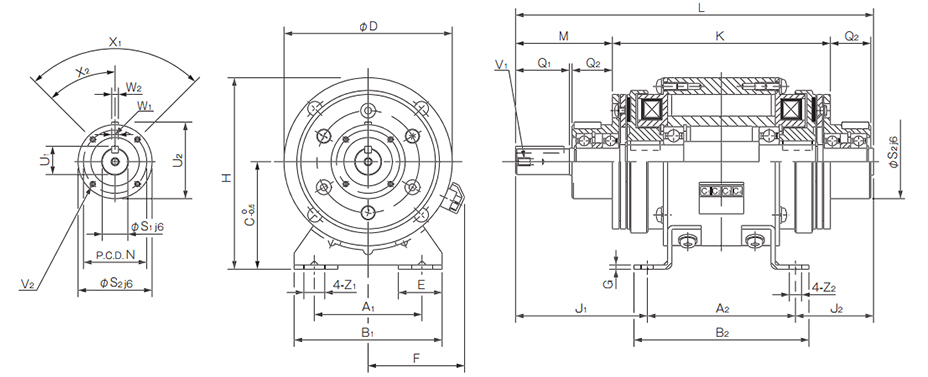

【尺寸】

尺寸	本体尺寸
尺寸	A1	A2	B1	B2	C	D	E	F	G	H	J1	J2	K	L	M	N	Z1	Z2
06	52.5	75	80	90	55	80	27.5	53	2.6	95	65.5	40.5	111.5	181	47	33	13.5	6.5
08	65	90	90	105	65	100	27.5	61	2.6	115	78.5	48.5	133	217	57	37	13.5	6.5
10	80	110	110	130	80	125	32.5	72	3.2	142.5	98	58	162	266	72	47	15.5	9
12	105	135	140	160	90	150	35	81	3.2	165	121	71	193	327	92	52	20	11.5
16	135	160	175	185	112	190	42.5	97	4.5	207	149	87.5	232	397	113	62	24.5	11.5
20	155	200	200	230	132	230	45	109	6	247	187	105	290	492	142	74.5	28	14
25	195	240	240	270	160	290	47.5	124	20	305	238	125	350	603	183	101.5	28	14

尺寸	轴尺寸
尺寸	Q1	Q2	S1	S2	U1	U2	V1	V2	X1	X2	W1, 2
06	25	20	11	38	12.5	39.5	M4×0.7深8	3-M4×0.7深4	3-120°	60°	4
08	30	25	14	45	16	47	M4×0.7深8	3-M4×0.7深6	3-120°	60°	5
10	40	30	19	55	21	57	M6×1深11	4-M4×0.7深8	4-90°	45°	5
12	50	40	24	64	27	67	M6×1深11	4-M4×0.7深8	4-90°	45°	7
16	60	50	28	75	31	78	M6×1深11	6-M5×0.8深8	6-60°	30°	7
20	80	60	38	90	41.5	93.5	M10×1.5深17	4-M6×1深12	4-90°	45°	10
25	110	70	42	115	45.5	118.5	M10×1.5深17	8-M6×1深12	8-45°	22.5°	12

※输入输出键槽符合JIS旧标准2种、键符合JIS旧标准1种。组件毂部分的键槽尺寸不符合JIS 标准。请在以上尺寸表中进行确认。

※将带轮等插入输入输出部分时，请使用附带的插入套件。

※ 121-25-10G的底座为铸件。
