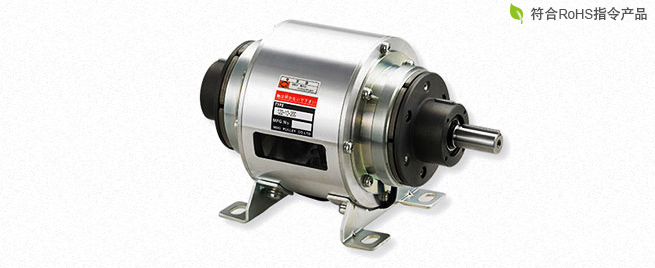

122型(双离合器·制动器)

是2个离合器 (101-□-15) 和制动器 (111-□-12) 紧密组合的,为本公司产品中无与伦比的双离合器.制动器组件。1台设备就能完成高精度定位和复杂的动作等应用控制。将毂用于输入以进行2级变速·固定位置停止·高精度正逆运行,在切断离合器的电流后进行制动器通电,对输出轴进行制动。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

122 型

【规格】

型号尺寸动摩擦转矩Td[N•m]静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级最高转速[min-1]旋转部分转动惯量J[kg・m2空隙再调整之前的总做功ET[J]电枢吸引时间ta[s]转矩上升时间tp[s]转矩消失时间td[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]
122-06-20G0655.5DC24110.4652B30002.19×10-436×106C:0.020 / B:0.015C:0.041 / B:0.033C:0.020 / B:0.0154
122-08-20G081011DC24150.6338B30006.55×10-460×106C:0.023 / B:0.016C:0.051 / B:0.042C:0.030 / B:0.0256
122-10-20G102022DC24200.8329B30002.12×10-3130×106C:0.025 / B:0.018C:0.063 / B:0.056C:0.050 / B:0.0309
122-12-20G124045DC24251.0423B30006.35×10-3250×106C:0.040 / B:0.027C:0.115 / B:0.090C:0.065 / B:0.05017
122-16-20G168090DC24351.4616B30001.99×10-2470×106C:0.050 / B:0.035C:0.160 / B:0.127C:0.085 / B:0.05529
122-20-20G20160175DC24451.8813B25006.15×10-210×108C:0.090 / B:0.065C:0.250 / B:0.200C:0.130 / B:0.07058

※动摩擦转矩Td为相对速度100min-1时的数值。此外,根据初期转矩特性,可能需要进行试运转。

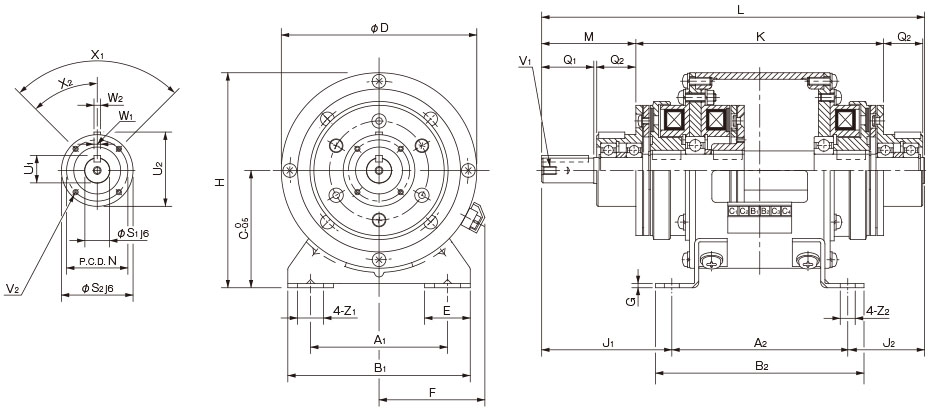

【尺寸】

尺寸本体尺寸
A1A2B1B2CDEFGHJ1J2KLMNZ1Z2
066590901056510027.5612.61157348142211473313.56.5
08801101101308012532.5723.2142.58353162246573715.59
101051351401609015035813.21651005919029472472011.5
1213516017518511219042.5974.520712474222358935224.511.5
16155200200230132230451096247150.589.5272440114.5622814
2019524024027016029047.51242030519711434855114374.52814
尺寸轴尺寸
Q1Q2S1S2U1U2V1V2X1X2W1, 2
062520113812.539.5M4×0.7深83-M4×0.7深43-120°60°4
08302514451647M4×0.7深83-M4×0.7深63-120°60°5
10403019552157M6×1深114-M4×0.7深84-90°45°5
12504024642767M6×1深114-M4×0.7深84-90°45°7
16605028753178M6×1深116-M5×0.8深86-60°30°7
208060389041.593.5M10×1.5深174-M6×1深124-90°45°10

※输入输出键槽符合JIS旧标准2种、键符合JIS旧标准1种。组件毂部分的键槽尺寸不符合JIS 标准。请在以上尺寸表中进行确认。

※将带轮等插入输出轴时,请使用附带的插入套件。

※ 122-20-20G的底座为铸件。
