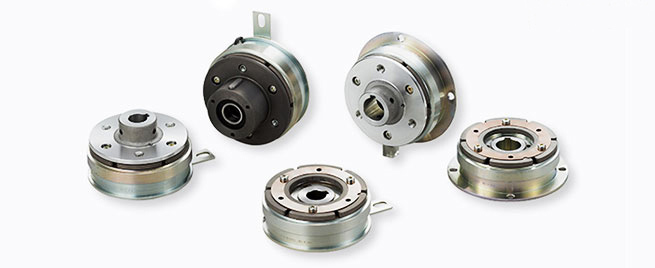

101・CS型(离合器)

是适用于各种普通工业机械的离合器。设计合理,转矩特性·响应性等离合器应有的所有性能都十分出色,且耐久性好。101型为法兰安装形,CS型为轴承安装形。2种型号都可与3种不同安装形状的电枢部件组合,可适应各种安装条件。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

101 型

【规格】

型号尺寸动摩擦转矩Td[N・m]静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-2]旋转部分转动惯量 J空隙再调整之前的总做功ET[J]电枢吸引时间ta[s]转矩上升时间tp[s]转矩消失时间td[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸转子[kg・m2]电枢[kg・m2]
101-06-13G0655.524 DC110.4652BUL3398AWG2280007.35×10-54.23×10-536×1060.0200.0410.0200.46
101-06-15G0655.524 DC110.4652BUL3398AWG2280007.35×10-51.05×10-436×1060.0200.0410.0200.66
101-06-11G0655.524 DC110.4652BUL3398AWG2280007.35×10-56.03×10-536×1060.0200.0410.0200.5
101-08-13G08101124 DC150.6338BUL3398AWG1860002.24×10-41.18×10-460×1060.0230.0510.0300.83
101-08-15G08101124 DC150.6338BUL3398AWG1860002.24×10-43.00×10-460×1060.0230.0510.0301.19
101-08-11G08101124 DC150.6338BUL3398AWG1860002.24×10-41.71×10-460×1060.0230.0510.0300.91
101-10-13G10202224 DC200.8329BUL3398AWG1850006.78×10-44.78×10-4130×1060.0250.0630.0501.5
101-10-15G10202224 DC200.8329BUL3398AWG1850006.78×10-49.45×10-4130×1060.0250.0630.0502.11
101-10-11G10202224 DC200.8329BUL3398AWG1850006.78×10-46.63×10-4130×1060.0250.0630.0501.66
101-12-13G12404524 DC251.0423BUL3398AWG1840002.14×10-31.31×10-3250×1060.0400.1150.0652.76
101-12-15G12404524 DC251.0423BUL3398AWG1840002.14×10-32.75×10-3250×1060.0400.1150.0653.8
101-12-11G12404524 DC251.0423BUL3398AWG1840002.14×10-31.81×10-3250×1060.0400.1150.0653.05
101-16-13G16809024 DC351.4616BUL3398AWG1830006.30×10-34.80×10-3470×1060.0500.1600.0855.1
101-16-15G16809024 DC351.4616BUL3398AWG1830006.30×10-39.05×10-3470×1060.0500.1600.0856.9
101-16-11G16809024 DC351.4616BUL3398AWG1830006.30×10-36.35×10-3470×1060.0500.1600.0855.4
101-20-13G2016017524 DC451.8813BUL3398AWG1625001.93×10-21.37×10-210×1080.0900.2500.1309.3
101-20-15G2016017524 DC451.8813BUL3398AWG1625001.93×10-22.65×10-210×1080.0900.2500.13013
101-20-11G2016017524 DC451.8813BUL3398AWG1625001.93×10-21.90×10-210×1080.0900.2500.13010.5
101-25-13G2532035024 DC602.59.6BUL3398AWG1620004.48×10-23.58×10-220×1080.1150.3350.21017
101-25-15G2532035024 DC602.59.6BUL3398AWG1620004.48×10-27.45×10-220×1080.1150.3350.21023.6
101-25-11G2532035024 DC602.59.6BUL3398AWG1620004.48×10-24.83×10-220×1080.1150.3350.21018.7

※动摩擦转矩Td为相对速度100min-1时的数值。此外,根据初期转矩特性,可能需要进行试运转。

※旋转部分转动惯量及质量为最大孔径时的数值。

【尺寸】101-□-13G

(用于直接安装)

(用于直接安装)

单位[mm]
尺寸径向尺寸轴向尺寸
A1A2A3BC1C2C3FV1V2V3YZHJKLMPXa
06634634.567.5807235233-3.13-6.33-5.556-60°243.52.128227.32.50.2±0.05
08806041.785100904228.53-4.13-83-766-60°26.54.32.631248.32.850.2±0.05
101007651.510612511252403-5.13-113-976-60°3053.136.12793.30.2±0.05
121259561.513315013762453-6.13-123-1176-60°33.55.53.640.5309.33.30.3+0.05-0.1
1616012079.516919017580623-8.23-153-149.56-60°37.564.146.53411.73.50.3+0.05-0.1
2020015899.5212.3230215100773-10.23-183-16.29.56-60°4475.155.44013.44.90.50-0.2
25250210124.52642902701251004-12.24-224-2011.58-45°5186.163.947165.50.50-0.2

※关于安装方法等,请确认设计上的确认事项。

单位[mm]
尺寸轴孔尺寸
dH7符合JIS标准符合JIS旧标准
bP9tbE9t
06124-0.012-0.0421.5+0.504+0.050+0.0201.5+0.50
155-0.012-0.0422+0.505+0.050+0.0202+0.50
08155-0.012-0.0422+0.505+0.050+0.0202+0.50
206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
10206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
258-0.015-0.0513+0.507+0.061+0.0253+0.50
12258-0.015-0.0513+0.507+0.061+0.0253+0.50
308-0.015-0.0513+0.507+0.061+0.0253+0.50
16308-0.015-0.0513+0.507+0.061+0.0253+0.50
4012-0.018-0.0613+0.5010+0.061+0.0253.5+0.50
204012-0.018-0.0613+0.5010+0.061+0.0253.5+0.50
5014-0.018-0.0613.5+0.5012+0.075+0.0323.5+0.50
255014-0.018-0.0613.5+0.5012+0.075+0.0323.5+0.50
6018-0.018-0.0614+0.5015+0.075+0.0325+0.50

(用于直接安装)

【尺寸】101-□-15G

(用于通轴)

(用于通轴)

单位[mm]
尺寸径向尺寸轴向尺寸
ABC1C2C3EFYSZ1Z2HJKLMN1N2PU1W1U2W2am
066367.580723533235383-120°60°243.52.151.5222027.339.5439.540.2±0.053-M4×0.7深4
08808510090423728.56453-120°60°26.54.32.660242528.34754750.2±0.053-M4×0.7深6
101001061251125247407554-90°45°3053.171.127303957557.560.2±0.054-M4×0.7深8
121251331501376252457644-90°45°33.55.53.686.530402.29.36776780.3+0.05-0.14-M4×0.7深8
161601691901758062629.5756-60°30°37.564.1103.53450311.77877880.3+0.05-0.16-M5×0.8深8
20200212.323021510074.5779.5904-90°45°4475.1124.54060513.493.51093100.50-0.24-M6×1深12
25250264290270125101.510011.51158-45°22.5°5186.1144.94770616118.512118120.50-0.28-M6×1深12

※关于安装方法等,请确认设计上的确认事项。

单位[mm]
尺寸轴孔尺寸
d1H7d2符合JIS标准符合JIS旧标准
bP9tbE9t
0612124-0.012-0.0421.5+0.504+0.050+0.0201.5+0.50
0815155-0.012-0.0422+0.505+0.050+0.0202+0.50
1020206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
1225258-0.015-0.0513+0.507+0.061+0.0253+0.50
1630308-0.015-0.0513+0.507+0.061+0.0253+0.50
20404012-0.018-0.0613+0.5010+0.061+0.0253.5+0.50
25505014-0.018-0.0613.5+0.5012+0.075+0.0323.5+0.50

(用于通轴)

【尺寸】101-□-11G

(用于对接轴)

(用于对接轴)

单位[mm]
尺寸径向尺寸轴向尺寸
ABC1C2C3EFYmHJKL1L2M1M2PTa
066367.580723526235M4243.52.14331.522157.360.2±0.05
08808510090423128.56M526.54.32.6513524208.380.2±0.05
101001061251125241407M53053.161.141.127259100.2±0.05
121251331501376249457M633.55.53.670.546.530309.3120.3+0.05-0.1
161601691901758065629.5M837.564.184.553.5343811.7150.3+0.05-0.1
20200212.323021510083779.5M84475.1100.464.4404513.4180.50-0.2
2525026429027012510510011.5M105186.111875475416220.50-0.2

※关于安装方法等,请确认设计上的确认事项。

单位[mm]
Size轴孔尺寸
d1H7d2H7符合JIS标准符合JIS旧标准
bP9tbE9t
0612124-0.012-0.0421.5+0.504+0.050+0.0201.5+0.50
15155-0.012-0.0422+0.505+0.050+0.0202+0.50
0815155-0.012-0.0422+0.505+0.050+0.0202+0.50
20206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
1020206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
25258-0.015-0.0513+0.507+0.061+0.0253+0.50
1225258-0.015-0.0513+0.507+0.061+0.0253+0.50
30308-0.015-0.0513+0.507+0.061+0.0253+0.50
1630308-0.015-0.0513+0.507+0.061+0.0253+0.50
404012-0.018-0.0613+0.5010+0.061+0.0253.5+0.50
20404012-0.018-0.0613+0.5010+0.061+0.0253.5+0.50
505014-0.018-0.0613.5+0.5012+0.075+0.0323.5+0.50
25505014-0.018-0.0613.5+0.5012+0.075+0.0323.5+0.50
606018-0.018-0.0614+0.5015+0.075+0.0325+0.50

(用于对接轴)

CS 型

【规格】

型号尺寸动摩擦转矩Td[N•m]静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]旋转部分转动惯量 J空隙再调整之前的总做功ET[J]电枢吸引时间ta[s]转矩上升时间tp[s]转矩消失时间td[s]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸转子[kg・m2]电枢[kg・m2]
CS-06-33G0655.5DC24110.4652BUL3398AWG2230007.35×10-54.23×10-536×1060.0200.0410.0200.50
CS-06-35G0655.5DC24110.4652BUL3398AWG2230007.35×10-51.05×10-436×1060.0200.0410.0200.70
CS-06-31G0655.5DC24110.4652BUL3398AWG2230007.35×10-56.03×10-536×1060.0200.0410.0200.54
CS-08-33G081011DC24150.6338BUL3398AWG1830002.24×10-41.18×10-460×1060.0230.0510.0300.87
CS-08-35G081011DC24150.6338BUL3398AWG1830002.24×10-43.00×10-460×1060.0230.0510.0301.23
CS-08-31G081011DC24150.6338BUL3398AWG1830002.24×10-41.71×10-460×1060.0230.0510.0300.95
CS-10-33G102022DC24200.8329BUL3398AWG1830006.78×10-44.78×10-4130×1060.0250.0630.0501.57
CS-10-35G102022DC24200.8329BUL3398AWG1830006.78×10-49.45×10-4130×1060.0250.0630.0502.18
CS-10-31G102022DC24200.8329BUL3398AWG1830006.78×10-46.63×10-4130×1060.0250.0630.0501.73
CS-12-33G124045DC24251.0423BUL3398AWG1820002.14×10-31.31×10-3250×1060.0400.1150.0652.89
CS-12-35G124045DC24251.0423BUL3398AWG1820002.14×10-32.75×10-3250×1060.0400.1150.0653.93
CS-12-31G124045DC24251.0423BUL3398AWG1820002.14×10-31.81×10-3250×1060.0400.1150.0653.18
CS-16-33G168090DC24351.4616BUL3398AWG1820006.30×10-34.80×10-3470×1060.0500.1600.0855.3
CS-16-35G168090DC24351.4616BUL3398AWG1820006.30×10-39.05×10-3470×1060.0500.1600.0857.1
CS-16-31G168090DC24351.4616BUL3398AWG1820006.30×10-36.35×10-3470×1060.0500.1600.0855.6
CS-20-33G20160175DC24451.8813BUL3398AWG1615001.93×10-21.37×10-210×1080.0900.2500.1309.8
CS-25-33G25320350DC24723.008BUL3398AWG1615004.48×10-23.58×10-220×1080.1150.3350.21017.5

※动摩擦转矩Td为相对速度100min-1时的数值。此外,根据初期转矩特性,可能需要进行试运转。

※旋转部分转动惯量及质量为最大孔径时的数值。

【尺寸】CS-□-33G

(用于直接安装)

(用于直接安装)

单位[mm]
尺寸径向尺寸轴向尺寸
A1A2A3BCFG1G2G3V1V2V3Y1Y2HL1L2MJPRXa
06634634.567.567.52442.5509.53-3.13-6.33-5.54.5142431282257.322.50.2±0.05
08806041.785853457.56511.53-4.13-83-76.51626.534.5312468.322.850.2±0.05
101007651.51061064062.57011.53-5.13-113-96.5163039.636.1276.5923.30.2±0.05
121259561.51331334577.58511.53-6.13-123-116.51633.544.540.5307.59.323.30.3+0.05-0.1
1616012079.51691695810011218.53-8.23-153-148.52537.550.546.5347.511.73.23.50.3+0.05-0.1
2020015899.5212.52127512513818.53-10.23-183-16.28.5254460.455.440913.434.90.50-0.2
25250210124.5264250100155173244-12.24-224-2012305368.965.94791865.50.50-0.2

※关于安装方法等,请确认设计上的确认事项。

单位[mm]
尺寸轴孔尺寸
dH7符合JIS标准符合JIS旧标准
bP9tbE9t
6124-0.012-0.0421.5+0.504+0.050+0.0201.5+0.50
8155-0.012-0.0422+0.505+0.050+0.0202+0.50
10206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
12258-0.015-0.0513+0.507+0.061+0.0253+0.50
16308-0.015-0.0513+0.507+0.061+0.0253+0.50
204012-0.018-0.0613+0.5010+0.061+0.0253.5+0.50
255014-0.018-0.0613.5+0.5012+0.075+0.0323.5+0.50

(用于直接安装)

【尺寸】CS-□-35G

(用于通轴)

(用于通轴)

单位[mm]
尺寸径向尺寸轴向尺寸
ABCEFG1G2G3SY1Y2Z1Z2HL1L2MJN1N2PRU1W1U2W2am
066367.567.5332442.5509.5384.5143-120°2454.531.52252027.3239.5439.540.2±0.053-M4×0.7 深さ4
08808585373457.56511.5456.5163-120°26.563.5352462528.324754750.2±0.053-M4×0.7 深さ6
10100106106474062.57011.5556.5164-90°45°3074.641.1276.53039257557.560.2±0.054-M4×0.7 深さ8
12125133133524577.58511.5646.5164-90°45°33.590.546.5307.5402.29.326776780.3+0.05-0.14-M4×0.7 深さ8
16160169169625810011218.5758.5256-60°30°37.5107.553.5347.550311.73.27877880.3+0.05-0.16-M5×0.8 深さ8

※关于安装方法等,请确认设计上的确认事项。

单位[mm]
尺寸轴孔尺寸
d1H7d2符合JIS标准符合JIS旧标准
bP9tbE9t
612124-0.012-0.0421.5+0.504+0.050+0.0201.5+0.50
815155-0.012-0.0422+0.505+0.050+0.0202+0.50
1020206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
1225258-0.015-0.0513+0.507+0.061+0.0253+0.50
1630308-0.015-0.0513+0.507+0.061+0.0253+0.50

(用于通轴)

【尺寸】CS-□-31G

(用于对接轴)

(用于对接轴)

单位[mm]
尺寸径向尺寸轴向尺寸
ABCEFG1G2G3Y1Y2mHL1L2L3M1M2JPRTa
066367.567.5262442.5509.54.514M4244631.53221557.3260.2±0.05
08808585313457.56511.56.516M526.554.5353.5242068.3280.2±0.05
10100106106414062.57011.56.516M53064.641.13.527256.592100.2±0.05
12125133133494577.58511.56.516M633.574.546.5430307.59.32120.3+0.05-0.1
16160169169655810011218.58.525M837.588.553.5434387.511.73.2150.3+0.05-0.1

※关于安装方法等,请确认设计上的确认事项。

单位[mm]
尺寸轴孔尺寸
d1H7d2H7符合JIS标准符合JIS旧标准
bP9tbE9t
612124-0.012-0.0421.5+0.504+0.050+0.0201.5+0.50
815155-0.012-0.0422+0.505+0.050+0.0202+0.50
1020206-0.012-0.0422.5+0.505+0.050+0.0202+0.50
1225258-0.015-0.0513+0.507+0.061+0.0253+0.50
1630308-0.015-0.0513+0.507+0.061+0.0253+0.50

(用于对接轴)
