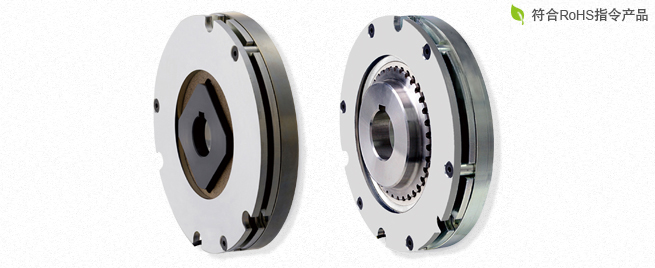

BXR型

厚度降低至以往产品(本公司产品)的2/3,并去除了多余的突起物,节省了安装空间,是保持・紧急制动专用的制动器。最重要的一点是通过彻底减轻转子重量,在很大程度上减少了空转磨损。转子重量减轻带来的低惯性可以在不影响伺服电动机的响应性的前提下进行装配。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

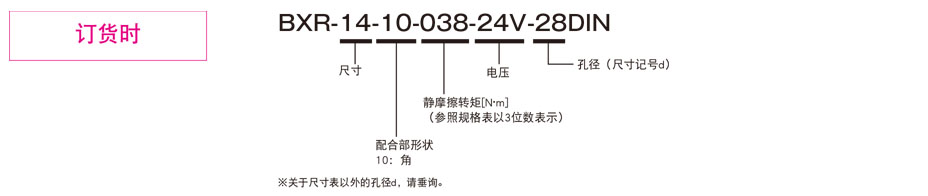

BXR-□-10 角毂

【规格】

型号尺寸静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]旋转部分转动惯量J[kg・m2允许制动做功Ebaℓ[J]总制动做功ET[J]电枢吸引时间ta[s]电枢释放时间tar[s]背隙[°]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL样式尺寸
BXR-06-10-005652417.60.7332.7FUL1333AWG2050002.35×10-55002.0×1050.050.021.20.9
BXR-08-10-0128122419.40.8129.7FUL1333AWG2050003.45×10-58002.0×1050.080.021.21.2
BXR-10-10-01610162421.50.926.8FUL1333AWG2050001.12×10-415002.2×1060.110.050.91.3
BXR-12-10-03012302423.70.9924.3FUL1333AWG2050001.88×10-415002.5×1060.120.030.82.3
BXR-14-10-038143824311.2918.6FUL1333AWG2036004.22×10-418003.0×1060.120.030.53
BXR-16-10-055165524190.7930.3FUL1333AWG2036007.10×10-420003.0×1060.220.10.53.6

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。

※背隙是“转子•转子毂间”的值。

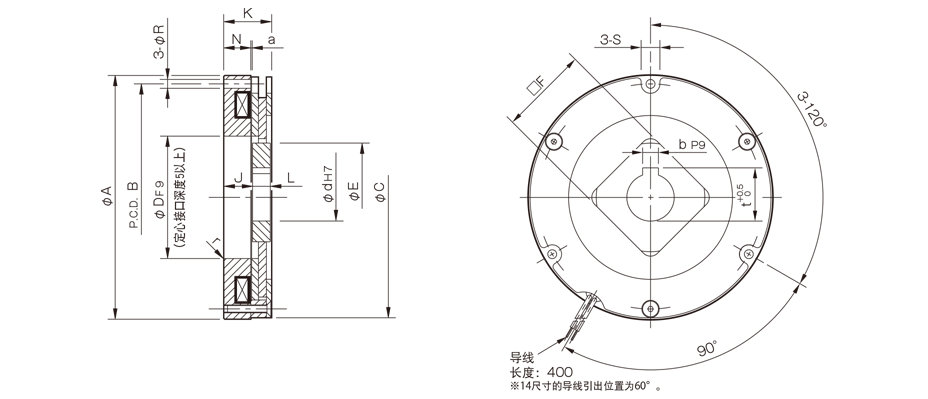

【尺寸】

单位[mm]
尺寸径向尺寸轴向尺寸孔径
ABCDrEFRSJLNKad btd max
0683.5768247R0.542354.5917714.725.00.1020622.525
0893.5859249R0.542354.51019715.727.00.1020622.525
10123.511512262R0.555454.59.514.6913.724.30.102482728
12137.513013665R162504.51215.4912.525.00.152482730
14167.515816680R174605.51216912.025.00.152883138
16185175184100R186655.512.521.311.519.432.80.202883145

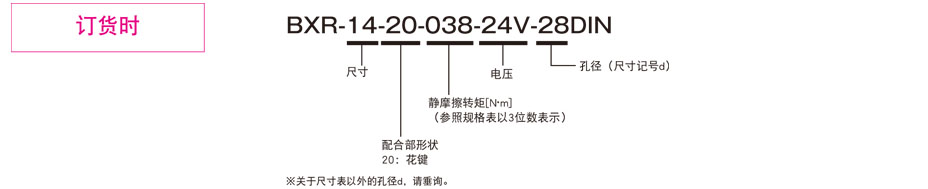

BXR-□-20 花键毂

【规格】

型号尺寸静摩擦转矩Ts[N•m]线圈(20℃时)耐热等级导线最高转速[min-1]旋转部分转动惯量J[kg・m2允许制动做功Ebaℓ[J]总制动做功ET[J]电枢吸引时间ta[s]电枢释放时间tar[s]背隙[°]质量[kg]
电压[V]功率[W]电流[A]电阻[Ω]UL 样式尺寸
BXR-06-20-0050652417.60.7332.7FUL1333AWG2050003.39×10-55002.0×1050.050.020.51.1
BXR-08-20-01208122419.40.8129.7FUL1333AWG2050007.56×10-58002.0×1050.080.020.41.4
BXR-10-20-01610162421.50.926.8FUL1333AWG2050003.02×10-415002.2×1060.110.050.31.6
BXR-12-20-03012302423.70.9924.3FUL1333AWG2050004.77×10-415002.5×1060.120.030.32.6
BXR-14-20-03814382431.01.2918.6FUL1333AWG20360011.3×10-418003.0×1060.120.030.23.5
BXR-16-20-05516552419.00.7930.3FUL1333AWG20360019.1×10-420003.0×1060.220.100.24.1

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。

※背隙是“转子•转子毂间”的值。

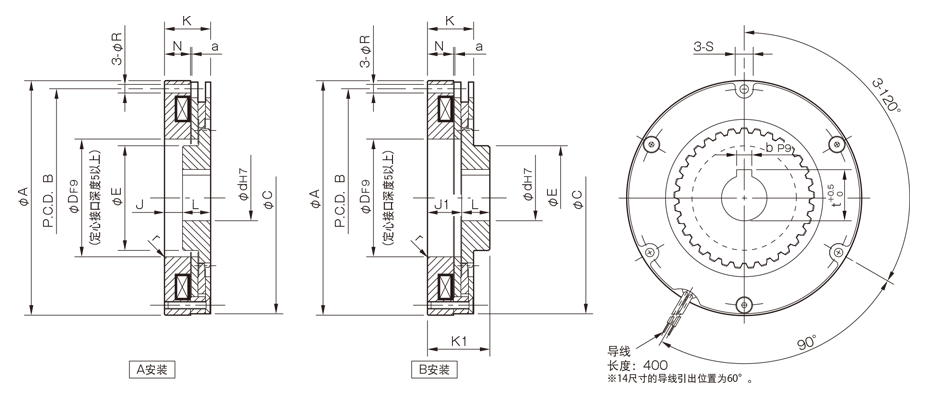

【尺寸】

单位[mm]
尺寸径向尺寸轴向尺寸孔径
ABCDrERSJJ1LNKK1ad btd max
0683.5768247R0.5364.5910.51812.514.725.030.50.1020622.525
0893.5859249R0.5424.51011.52013.515.727.033.50.1020622.530
10123.511512262R0.5564.59.59181513.724.3330.102482740
12137.513013665R1614.5128.717.71512.525.032.70.152482745
14167.515816680R1755.5127.217.21612.025.033.20.152883155
16185175184100R1825.512.513.624.61819.432.842.60.202883165
