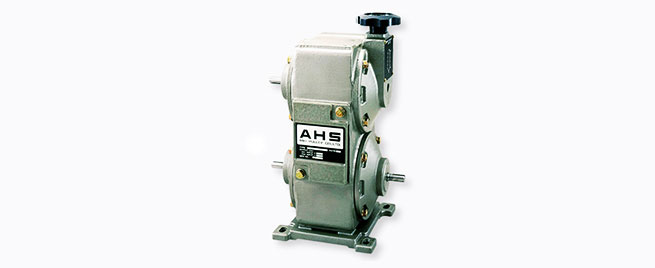

AHS型

AH系列是以皮带式无级变速机为中心，可根据需要组合电磁离合器·制动器、电动机等传动设备的箱式组件。AHS型是可在机械与机械之间、电动机与机械之间安装的中间型变速机组件。可以AHS-A型为标准，从动功能采用内置电磁离合器·制动器 (AHS-B型) 的方式，实现高频率的起动·停止、微动等复杂控制。

PDF•CAD数据从此处下载

AHS

【规格】

型号	传输功率(4P) [kW]	標準仕様変速機						电磁离合器·制动器
		变速比	输出轴转速[min^-1]	手柄旋转频率[次]	使用皮带型号	A类型质量 [kg]	B类型质量 [kg]	尺寸	动摩擦转矩 [N･m]	静摩擦转矩 [N･m]	励磁電圧 [V]	功率 [W]	电流 [A]	电阻 [Ω]	耐热等级


AHS-02-□	0.2	1:4	输入转速×0.42～1.68 ※输入转速范围:900~1800	11	1422V240S	17	19	06	5	5.5	DC 24	11	0.46	52	B
AHS-04-□	0.4	1:4	输入转速×0.42～1.68 ※输入转速范围:900~1800	13	1422V270S	23	26	08	10	11	DC 24	15	0.63	38	B
AHS-07-□	0.75	1:4	输入转速×0.42～1.68 ※输入转速范围:900~1800	14	1422V300S	32	36	10	20	22	DC 24	20	0.83	29	B
AHS-15-□	1.5	1:4	输入转速×0.42～1.68 ※输入转速范围:900~1800	15	1922V363S	47	54	12	40	45	DC 24	25	1.09	23	B
AHS-22-□	2.2	1:4	输入转速×0.42～1.68 ※输入转速范围:900~1800	17	2322V421S	97	108	16	80	90	DC 24	35	1.46	16	B
AHS-37-□	3.7	1:4	输入转速×0.42～1.68 ※输入转速范围:900~1800	17	2322V421S	97	108	16	80	90	DC 24	35	1.46	16	B

型号	传输功率(4P) [kW]	標準仕様変速機						电磁离合器·制动器
		变速比	输出轴转速[min^-1]	手柄旋转频率[次]	使用皮带型号	A类型质量 [kg]	B类型质量 [kg]	尺寸	动摩擦转矩 [N･m]	静摩擦转矩 [N･m]	励磁電圧 [V]	功率 [W]	电流 [A]	电阻 [Ω]	耐热等级


AHS-02L-□	0.2	1:4(1:3)	输入转速×0.5～2.0 (0.5～1.5) ※输入转速范围:900~1800	11	1422V240S	17	19	06	5	5.5	DC 24	11	0.46	52	B
AHS-04L-□	0.4	1:4(1:3)	输入转速×0.5～2.0 (0.5～1.5) ※输入转速范围:900~1800	13	1422DV278	23	26	08	10	11	DC 24	15	0.63	38	B
AHS-07L-□	0.75	1:4(1:3)	输入转速×0.5～2.0 (0.5～1.5) ※输入转速范围:900~1800	14	1422DV314S	32	36	10	20	22	DC 24	20	0.83	29	B
AHS-15L-□	1.5	1:4(1:3)	输入转速×0.5～2.0 (0.5～1.5) ※输入转速范围:900~1800	15	1922DV381	47	54	12	40	45	DC 24	25	1.09	23	B
AHS-22L-□	2.2	1:4(1:3)	输入转速×0.5～2.0 (0.5～1.5) ※输入转速范围:900~1800	17	2322DV454	97	108	16	80	90	DC 24	35	1.46	16	B
AHS-37L-□	3.7	1:4(1:3)	输入转速×0.5～2.0 (0.5～1.5) ※输入转速范围:900~1800	17	2322DV454	97	108	16	80	90	DC 24	35	1.46	16	B

()内的规格为AHS-□L-B（低速输入规格、有离合器及制动器）情况下的规格。

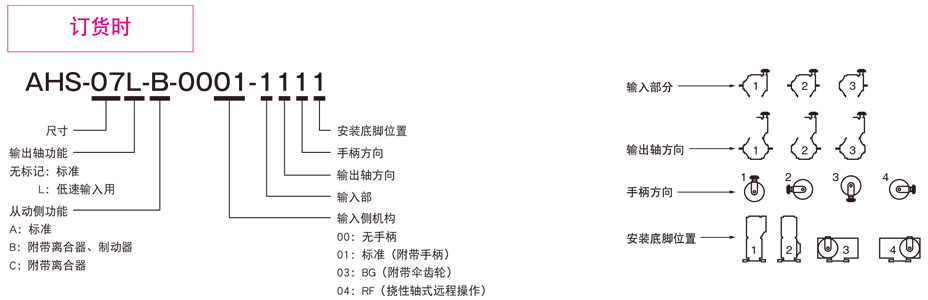

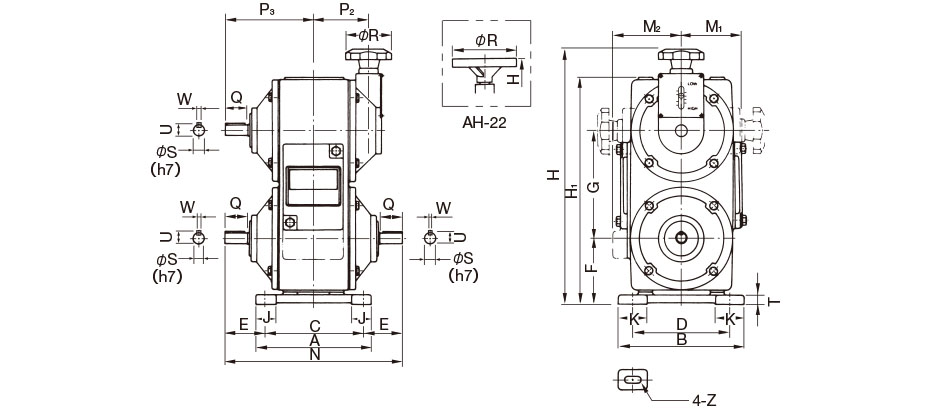

【尺寸】

单位[mm]

型　号		AHS-02	AHS-04	AHS-07	AHS-15	AHS-22	AHS-37
A		190	200	230	260	320	320
B		200	220	250	280	320	320
C		160	170	200	230	260	260
D		160	170	200	230	260	260
E		52.5	70	80	80	100	100
F		105	115	135	155	185	185
G		170	188	213	255	300	300
H		409	447	503	584	707	707
H₁		360	397	453	534	635	635
J		30	35	45	50	60	60
K		40	50	50	50	60	60
M₁		97	106	117	138	170	170
M₂	A型	97	106	117	138	170	170
M₂	B型	110	120	130	150	175	175
N		265	310	360	390	460	460
P₂		80	92	106	121	133	133
P₃		132.5	155S	180	195	230	230
R		80	80	80	80	160	160
Q		30	40	50	50	60	60
S		14	19	24	24	28	28
U		16	21	27	27	31	31
W		5	5	7	7	7	7
T		12	17	20	25	25	25
Z		10×20	12×30	12×30	12×30	14×40	14×40

操作功能01[标准手柄]

手柄方向垂直、水平自由。
除标准手柄外，还有内置手柄转数指示仪的SD手柄作为选项可供选择。（手柄方向仅可水平使用。）

【规格·尺寸】

如果卸除标准手柄后安装所需手柄，或通过链轮·通用接头进行遥控操作，请指定00型。

是在手柄部分安装锥齿轮的直角手柄型。除标准手柄外，也可带SD手柄（手柄转数指示仪）。

低成本即可进行遥控。
标准挠性轴的长度分为1000mm、1600mm、2500mm。
请将曲率半径设为R300以上使用。
另外，挠性轴的穿出较为复杂时，请在挠性轴上设置引导装置等。

【规格·尺寸】
