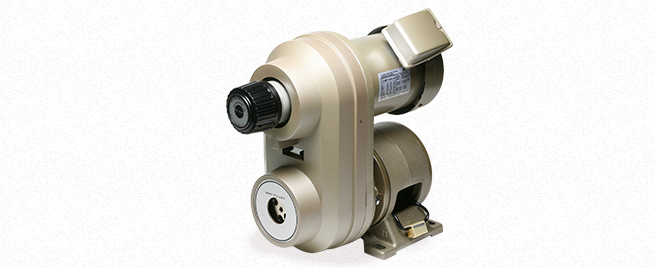

ANB型
是由ANS型变速机与电磁离合器·制动器组件、电动机组合而成的型号，可获得最适宜的输出转速，通过电磁离合器·制动器可方便且高频率地实现起动·停止、定位、微动、间歇运行等。
PDF•CAD数据从此处下载

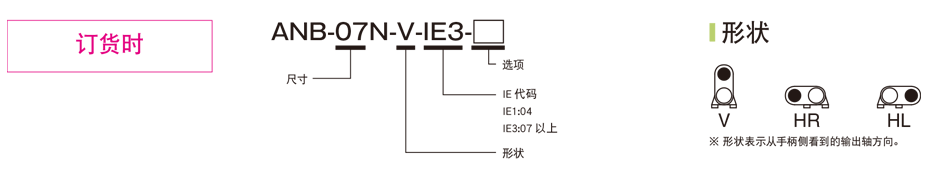

ANB
【规格1】
| 型号 | 电动机输出[kW] | 极数 | 电源 电压[V]/频率[Hz] | 变速比 | 使用变速机 | 使用皮带型号 | 输出轴允许O.H.L. [N] | 质量[kg] | |
|---|---|---|---|---|---|---|---|---|---|
| 电动机侧变速机型号 | 机械侧变速机型号 | ||||||||
| ANB-04N | 0.4 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-106-AN-14N | PE-125-AN-15H | 1422V236S | 480 | 27.5 |
| ANB-07N | 0.75 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-125-AN-19N | PE-150N-AN-18H | 1422V270S | 700 | 47 |
| ANB-15N | 1.5 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-150-AN-24N | PE-180N-AN-22H | 1922V338S | 900 | 75 |
※ 0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。
【规格2】
| 型号 | 电磁离合器・制动器 | 输出轴转速[min-1]和输出轴扭矩[N･m] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | 动摩擦转矩[N・m] | 静摩擦转矩[N・m] | 励磁电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | 耐热等级 | 50Hz | 60Hz | |
| 500～2000 | 600～2400 | |||||||||
| ANB-04N | 08 | 10 | 11 | DC 24 | 15 | 0.63 | 38 | B | 6.6～1.6 | 5.3～1.3 |
| ANB-07N | 10 | 20 | 22 | DC 24 | 20 | 0.83 | 29 | B | 12.2～3 | 9.8～2.4 |
| ANB-15N | 12 | 40 | 45 | DC 24 | 25 | 1.09 | 23 | B | 24.8～6.2 | 19.9～5 |
※在连续或高频率运转中使用时，需要考虑到温度的上升。请向本公司洽询。

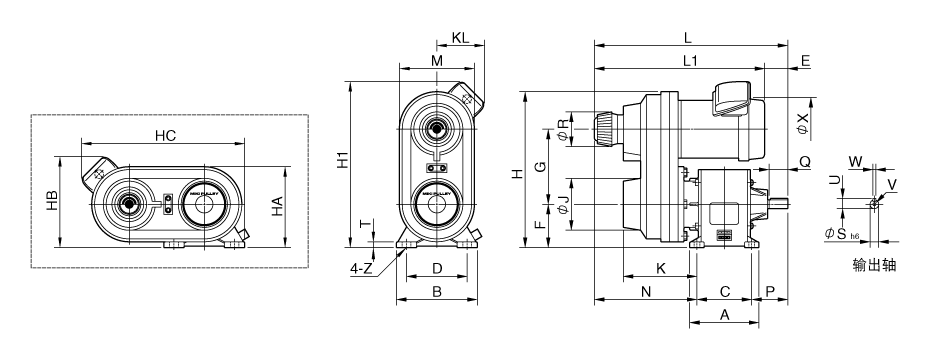

【尺寸】
单位 [mm]
| 型号 | ANB-04N | ANB-07N | ANB-15N |
|---|---|---|---|
| A | 150 | 170 | 210 |
| B | 160 | 195 | 250 |
| C | 120 | 140 | 180 |
| D | 130 | 150 | 200 |
| E | 28 | 45.5 | 77.5 |
| F | 90 | 110 | 120 |
| G | 160 | 186 | 239 |
| H | 328 | 391 | 469 |
| H1 | 359 | 412 | 484 |
| J | 108 | 134 | 155 |
| K | 171.5 | 172 | 203.5 |
| L | 401 | 463 | 540 |
| L1 | 373 | 417.5 | 462.5 |
| M | 158 | 190 | 220 |
| N | 223 | 245 | 261.5 |
| P | 58 | 78 | 98.5 |
| Q | 30 | 40 | 50 |
| R | 70 | 80 | 80 |
| T | 12 | 15 | 15 |
| S | 14 | 19 | 24 |
| U | 16 | 21.5 | 27 |
| W | 5 | 6 | 8 |
| V | M4深度8 | M6深度11 | M6深度11 |
| X | 131 | 162 | 187 |
| Z | 9.5×16 | 11.5×25 | 12×30 |
| KL | 109 | 116.5 | 125 |
| HA | 169 | 205 | 230 |
| HB | 199 | 226.5 | 245 |
| HC | 349 | 400 | 489 |

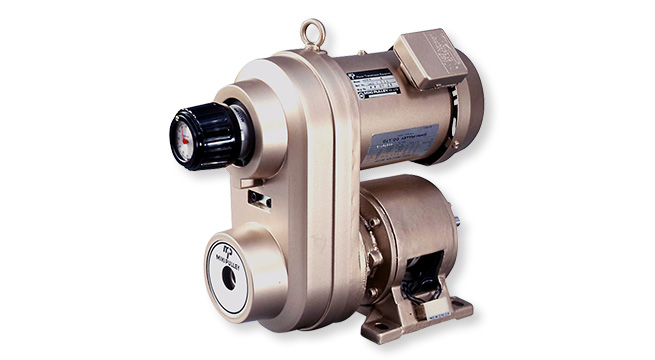

重量型指示SD
可在标准手柄部分内置手柄转数指示仪（SD型）。
単位 [mm]
| 型号 | 手柄转数 | AN用SD型号 |
|---|---|---|
| AN□-02-SD | 5 | SD-53B-B544 |
| AN□-04-SD | 6 | SD-53B-B545 |
| AN□-07-SD | 7 | SD-53B-B546 |
| AN□-15-SD | 8.25 | SD-53B-B547 |
| AN□-22-SD | 8.25 | SD-53B-B548 |
| AN□-37-SD | 8.75 | SD-53B-B549 |
※AN用的SD型号配合手柄转数设有红色区域。

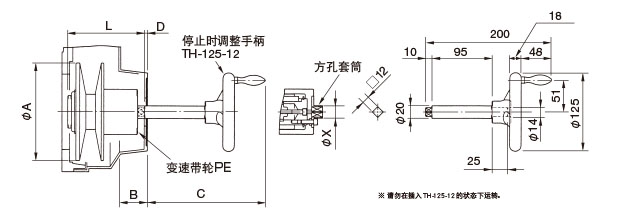

停止时调整手柄安装方孔TH
在机器停止时插入手柄，可轻松进行微调·对位。
将TH停止时调整手柄安装至PE型变速皮带轮的方孔套筒，进行微调·对位。
※停止时调整手柄(TH-125-12)请另行订购。
【安装AN组件时】
単位 [mm]
| 型号 | A | B | C | D | L | X |
|---|---|---|---|---|---|---|
| AN□-02-TH | 106 | 40 | 188 | 2 | 101 | 20 |
| AN□-04-TH | 125 | 44 | 188 | 2 | 122 | 20 |
| AN□-07-TH | 155 | 42 | 188 | 2 | 124 | 20 |
| AN□-15-TH | 185 | 53 | 185 | 5 | 151 | 20 |
| AN□-22-TH | 185 | 57 | 188 | 2 | 164 | 20 |
| AN□-37-TH | 216 | 74 | 189 | 1 | 175 | 20 |
【安装ACW组件时】
単位 [mm]
| 型号 | A | B | C | D | L | X |
|---|---|---|---|---|---|---|
| ACW-02PMN-TH | 106 | 57 | 207 | -17 | 136.5 | 20 |
| ACW-04PMN-TH | 125 | 49 | 198.5 | -8.5 | 137.5 | 34 |
| ACW-07PMN-TH | 155 | 53 | 202 | -12 | 150 | 20 |
| ACW-15PMN-TH | 185 | 60 | 197.5 | -7.5 | 170.5 | 20 |

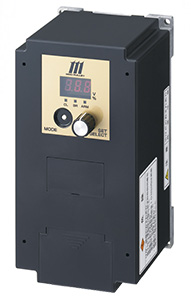

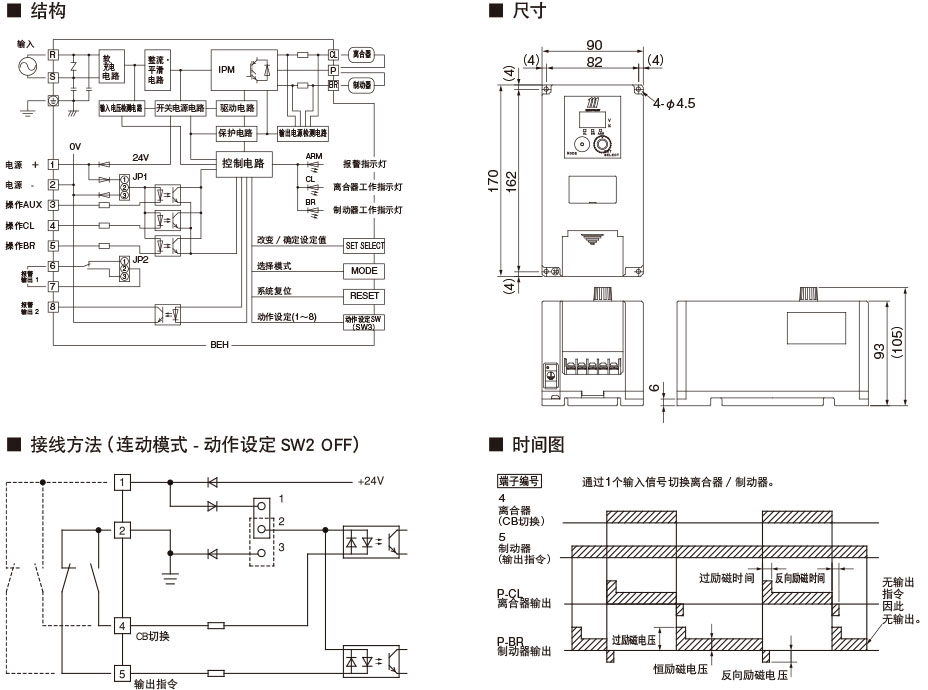

电磁离合器·制动器电源装置BEH
只需连接商业交流电源(AC100•200V)，即可获得电磁离合器·制动器所需的直流24V励磁用电源。特别是搭载了将电磁离合器和电磁制动器连动后执行动作的组合模式，因此可获得高精度·高速运转。此外，还配备自动检测连接的电磁离合器.制动器并设定有最适宜的运转条件的自动调谐功能和保护功能，错误布线、未连接和设定错误等会通过报警显示，是可轻松消除故障原因的高功能电源装置。
単位 [mm]
| 适用组件 | 电源装置型号输入电压[V] | 输入电压[V] | 输出电压[V] | 输出功率[W] |
|---|---|---|---|---|
| ACW•ANB所有机型通用 | BEH-10G | AC200 ±10% | DC24 | 50 |
| BEH-20G-1 | AC100 ±10% | DC24 | 100 |
