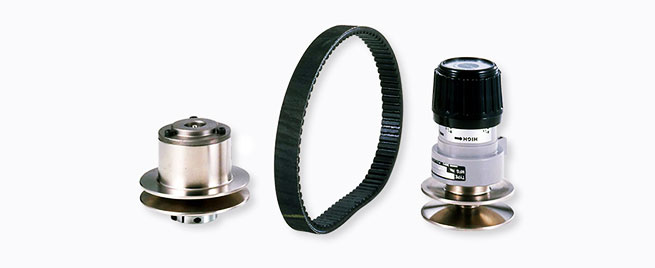

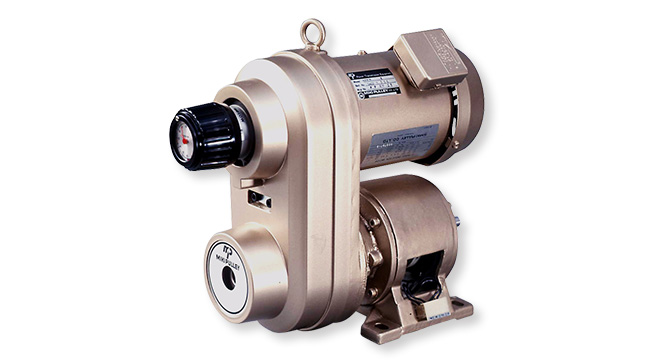

ANS型
通过旋转电动机侧变速机的手柄,可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径,使机械侧变速带轮的节圆直径随之改变,以自由改变转速的皮带式无级变速机。
通过旋转电动机侧变速机的手柄,可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径,使机械侧变速带轮的节圆直径随之改变,以自由改变转速的皮带式无级变速机。
ANS

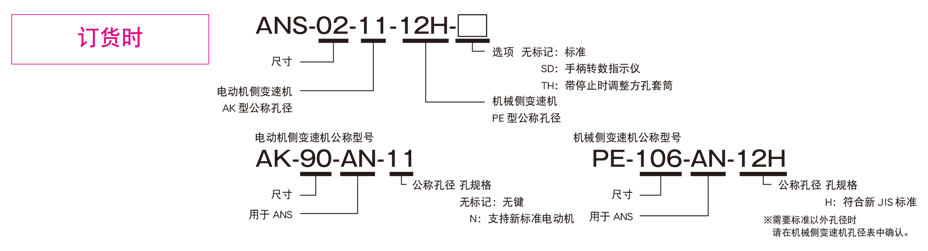

【规格】
型号 | 适用电动机(4P) [kW] | 变速比 | 输出转速[min-1] | 手柄旋转频率[次] | 使用变速机 | ||||
---|---|---|---|---|---|---|---|---|---|
50Hz | 60Hz | 电动机侧 | 机械侧 | ||||||
型号 | 质量[kg] | 型号 | 质量[kg] | ||||||
ANS-02 | 0.2 | 1:4 | 500~2000 | 600~2400 | 5 | AK-90-AN-11 | 1.5 | PE-106-AN12H | 1.7 |
ANS-04 | 0.4 | 1:4 | 500~2000 | 600~2400 | 6 | AK-106-AN-14N | 1.7 | PE-125-AN15H | 2.6 |
ANS-07N | 0.75 | 1:4 | 500~2000 | 600~2400 | 7 | AK-125-AN-19N | 2.8 | PE-150N-AN18H | 4.1 |
ANS-15N | 1.5 | 1:4 | 500~2000 | 600~2400 | 8.25 | AK-150-AN-24N | 3.8 | PE-180N-AN22H | 6.4 |
ANS-22N | 2.2 | 1:4 | 500~2000 | 600~2400 | 8.25 | AK-160-AN-28N | 3.7 | PE-190N-AN25H | 6.5 |
ANS-37N | 3.7 | 1:4 | 500~2000 | 600~2400 | 8.25 | AK-180-AN-28N | 7.0 | PE-212N-AN30H | 9.5 |
※请在输入转数1800min-1以下使用。(4P电动机驱动最为适合)
【轴间距离与皮带编号】
型号 | 轴间距离[mm] | 皮带编号 | 轴间距离[mm] | 皮带编号 | 轴间距离[mm] | 皮带编号 | 轴间距离[mm] | 皮带编号 | 轴间距离[mm] | 皮带编号 |
---|---|---|---|---|---|---|---|---|---|---|
ANS-02 | 108 | 1022V 178S | 140 | 1022V 196S | 163 | 1022V 220S | 172 | 1022V 223 | 198 | 1022V 247S |
ANS-04 | 125 | 1422V 210 | 140 | 1422V 220 | 160 | 1422V 236S | 200 | 1422V 266S | 210 | 1422V 270S |
ANS-07N | 172 | 1422V 266S | 186 | 1422V 270S | 209 | 1422V 290 | 224 | 1422V 300S | 263 | 1422V 330S |
ANS-15N | 185 | 1922V 298S | 217 | 1922V 321 | 239 | 1922V 338S | 270 | 1922V 363S | 293 | 1922V 381S |
ANS-22N | 230 | 2322V 341S | 270 | 2322V 364S | 314 | 2322V 396S | 344 | 2322V 421S | 372 | 2322V 441K |
ANS-37N | 250 | 2322V 387S | 274 | 2322V 396S | 304 | 2322V 421S | 333 | 2322V 441K | 386 | 2322V 481 |
※变速皮带单独销售。
※需要上述以外轴间距离时,请向本公司洽询。

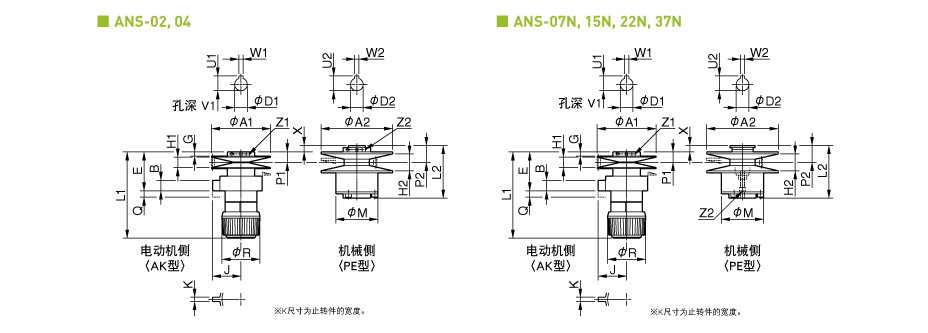

【尺寸】
型号 | 电动机侧変速機型号 | A1 | B | E | G | H1 | J | K | L1 | P1 | Q | R | Z1 | D1 | U1 | W1 | V1 | max.P.D. | min.P.D. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ANS-02 | AK-90-AN-11 | 90 | 17 | 66.5 | 9 | 16 | 55 | 10 | 153 | 20 | 10 | 70 | M5 | 11 | - | - | 23 | 85 | 34.5 |
ANS-04 | AK-106-AN-14N | 106 | 17 | 74.5 | 8.5 | 22 | 55 | 10 | 163 | 22.5 | 12 | 70 | M5 | 14 | 16 | 5 | 30 | 101 | 41 |
ANS-07N | AK-125-AN-19N | 125 | 24 | 83.5 | 8.5 | 22 | 60 | 10 | 184 | 22.5 | 14 | 80 | M6 | 19 | 21.5 | 6 | 40 | 120 | 49.5 |
ANS-15N | AK-150-AN-24N | 150 | 24 | 94.5 | 9.5 | 30 | 60 | 10 | 198 | 28.5 | 16.5 | 80 | M6 | 24 | 27 | 8 | 50 | 143 | 58.5 |
ANS-22N | AK-160-AN-28N | 150 | 24 | 105 | 14 | 36.5 | 60 | 10 | 208 | 36 | 16.5 | 80 | 2-M6 | 28 | 31 | 8 | 60 | 143 | 58.5 |
ANS-37N | AK-180-AN-28N | 180 | φ10 | 102 | 10 | 36.5 | 80 | φ10 | 240 | 32 | 17.5 | 80 | M8 | 28 | 31 | 8 | 60 | 171 | 72.5 |
型号 | 机械侧変速機型号 | A2 | H2 | L2 | M | P2 | Z2 | D2 | U2 | W2 | max.P.D. | min.P.D. | X | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ANS-02 | PE-106-AN12H | 106 | 25 | 90 | 70 | 22 | M5 | 12 | 13.5 | 4 | 101 | 54.5 | 2 | |
ANS-04 | PE-125-AN15H | 125 | 32 | 111 | 80 | 35 | M5 | 15 | 17 | 5 | 120 | 66 | 12.5 | |
ANS-07N | PE-150N-AN18H | 155 | 34 | 110 | 90 | 36 | M8 | 18 | 20.5 | 6 | 145 | 81.5 | 13.5 | |
ANS-15N | PE-180N-AN22H | 185 | 45 | 137 | 100 | 44 | M8 | 22 | 24.5 | 6 | 175 | 98 | 15.5 | |
ANS-22N | PE-190N-AN25H | 185 | 51.5 | 150 | 100 | 53.5 | M8 | 25 | 28 | 8 | 175 | 98 | 17.5 | |
ANS-37N | PE-212N-AN30H | 216 | 54 | 161 | 110 | 48.5 | M8 | 30 | 33 | 8 | 208 | 120 | 17.5 |
【机械侧变速机孔径】
型 号 | 使用组件型号 | 最大孔径 | 公称孔径 | φD2 | U2 | W2 | 孔深 |
---|---|---|---|---|---|---|---|
PE - 106 | ANS-02 | 15 | 10H | 10 | 11.5 | 4 | 25 |
12H* | 12 | 13.5 | 4 | 30 | |||
14H | 14 | 16 | 5 | 30 | |||
PE - 125 | ANS-04 | 18 | 14H | 14 | 16 | 5 | 40 |
15H* | 15 | 17 | 5 | 40 | |||
18H | 18 | 20.5 | 6 | 40 | |||
PE - 150N | ANS-07N | 22 | 18H* | 18 | 20.5 | 6 | 40 |
20H | 20 | 22.5 | 6 | 40 | |||
22H | 22 | 24.5 | 6 | 50 | |||
PE - 180N | ANS-15N | 25 | 18H | 18 | 20.5 | 6 | 40 |
22H* | 22 | 24.5 | 6 | 50 | |||
25H | 25 | 28 | 8 | 50 | |||
PE - 190N | ANS-22N | 25 | 25H* | 25 | 28 | 8 | 50 |
PE - 212N | ANS-37N | 30 | 25H | 25 | 28 | 8 | 50 |
30H* | 30 | 33 | 8 | 65 |
※*标记为标准孔径。
※需要上述以外孔径时,请向本公司洽询。
可在标准手柄部分内置手柄转数指示仪(SD型)。
型号 | 手柄转数 | AN用SD型号 |
---|---|---|
AN□-02-SD | 5 | SD-53B-B544 |
AN□-04-SD | 6 | SD-53B-B545 |
AN□-07-SD | 7 | SD-53B-B546 |
AN□-15-SD | 8.25 | SD-53B-B547 |
AN□-22-SD | 8.25 | SD-53B-B548 |
AN□-37-SD | 8.75 | SD-53B-B549 |
※AN用的SD型号配合手柄转数设有红色区域。

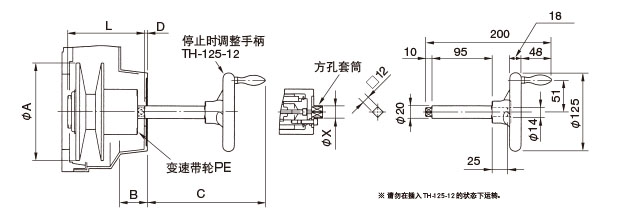

在机器停止时插入手柄,可轻松进行微调·对位。
将TH停止时调整手柄安装至PE型变速皮带轮的方孔套筒,进行微调·对位。
※停止时调整手柄(TH-125-12)请另行订购。
【安装AN组件时】
型号 | A | B | C | D | L | X |
---|---|---|---|---|---|---|
AN□-02-TH | 106 | 40 | 188 | 2 | 101 | 20 |
AN□-04-TH | 125 | 44 | 188 | 2 | 122 | 20 |
AN□-07-TH | 155 | 42 | 188 | 2 | 124 | 20 |
AN□-15-TH | 185 | 53 | 185 | 5 | 151 | 20 |
AN□-22-TH | 185 | 57 | 188 | 2 | 164 | 20 |
AN□-37-TH | 216 | 74 | 189 | 1 | 175 | 20 |
【安装ACW组件时】
型号 | A | B | C | D | L | X |
---|---|---|---|---|---|---|
ACW-02PMN-TH | 106 | 57 | 207 | -17 | 136.5 | 20 |
ACW-04PMN-TH | 125 | 49 | 198.5 | -8.5 | 137.5 | 34 |
ACW-07PMN-TH | 155 | 53 | 202 | -12 | 150 | 20 |
ACW-15PMN-TH | 185 | 60 | 197.5 | -7.5 | 170.5 | 20 |

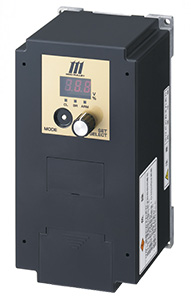

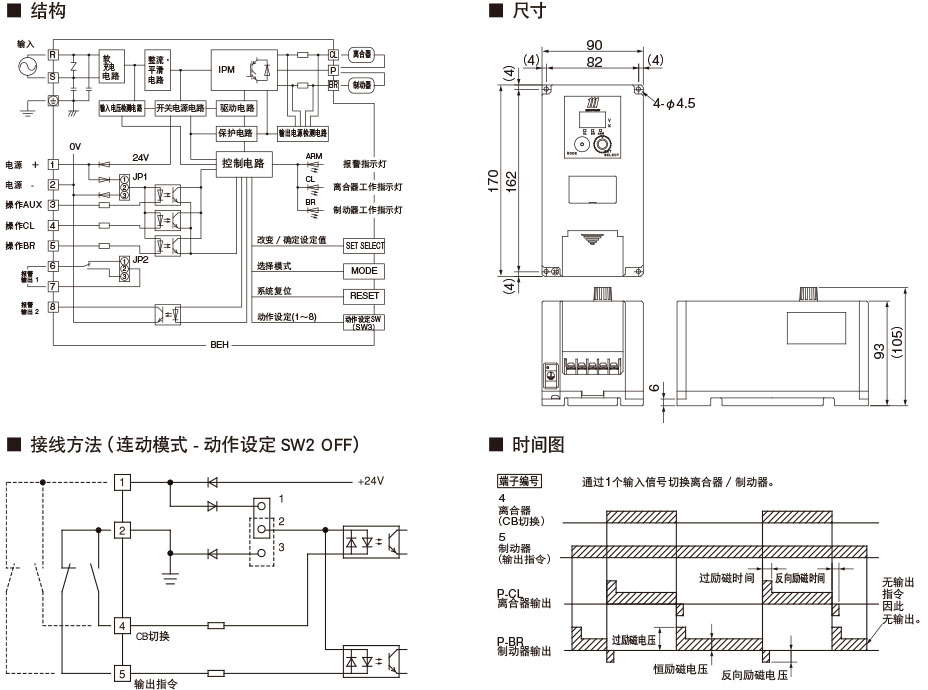

只需连接商业交流电源(AC100•200V),即可获得电磁离合器·制动器所需的直流24V励磁用电源。特别是搭载了将电磁离合器和电磁制动器连动后执行动作的组合模式,因此可获得高精度·高速运转。此外,还配备自动检测连接的电磁离合器.制动器并设定有最适宜的运转条件的自动调谐功能和保护功能,错误布线、未连接和设定错误等会通过报警显示,是可轻松消除故障原因的高功能电源装置。
适用组件 | 电源装置型号输入电压[V] | 输入电压[V] | 输出电压[V] | 输出功率[W] |
---|---|---|---|---|
ACW•ANB所有机型通用 | BEH-10G | AC200 ±10% | DC24 | 50 |
BEH-20G-1 | AC100 ±10% | DC24 | 100 |
