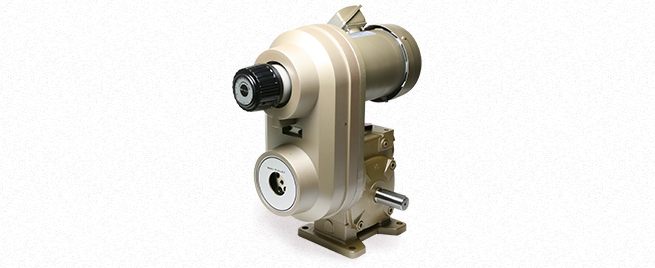

ANW (NHN・PMN)型

是由ANS型变速机与电动机、蜗杆减速机组合而成的型号,通过变速机构可获得最适宜的输出转速。有立式、卧式等多种形状,便于进行安装设计。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

ANW(NHN・PMN)型

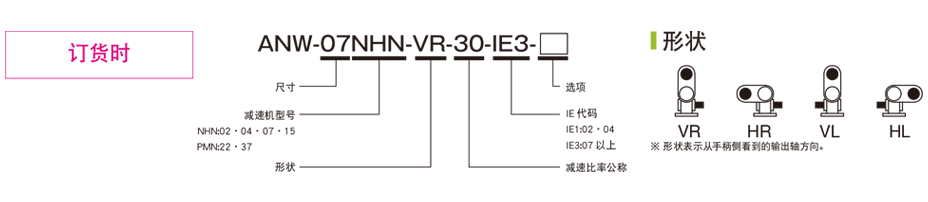

【规格1】

型号电动机输出[kW]极数电源 电压[V]/频率[Hz]变速比使用变速机使用皮带型号减速机质量[kg]
电动机侧变速机型号机械侧变速机型号
ANW-02NHN0.24三相 200/50、200・220/601:4AK-90-AN-11PE-106-AN-12H1022V196SNHN-5020
ANW-04NHN0.44三相 200/50、200・220/601:4AK-106-AN-14NPE-125-AN-15H1422V236SNHN-6027
ANW-07NHN0.754三相 200/50、200・220/601:4AK-125-AN-19NPE-150N-AN-18H1422V270SNHN-7048
ANW-15NHN1.54三相 200/50、200・220/601:4AK-150-AN-24NPE-180N-AN-22H1922V338SNHN-8078
ANW-22PMN2.24三相 200/50、200・220/601:4AK-160-AN-28NPE-190N-AN-25H2322V341N-PRM-2591
ANW-37PMN3.74三相 200/50、200・220/601:4AK-180-AN-28NPE-212N-AN-30H2322V387SN-PRM-30129

※ 0.2kW・0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。

【规格2】

型号频率[Hz]各减速比率方面的输出轴转速[min-1]和输出轴扭矩[N・m]
1/101/201/301/401/501/60
5050~20025~10017~6812.5~5010~408.5~34
6060~24030~12020~8015~6012~4810~40
ANW-02NHN5024.5~6.440.2~11.355.0~16.255.0~18.855.0~23.355.0~26.1
6019.6~5.132.1~9.144.8~13.048.9~15.055.0~18.655.0~20.9
ANW-04NHN5049.4~12.986.3~23.8115~32.9120~40.7107~46.1100~53.3
6039.5~10.369.1~19.092.0~26.3109~32.5103~36.995.3~42.6
ANW-07NHN5092.3~24.4167~45.9212~62.5193~80.5151~87.0151~102
6073.8~19.5134~36.7173~50.0186~64.4145~69.6144~81.7
ANW-15NHN50186~50.7237~94.0303~131263~163252~166215~143
60153~40.9224~75.8288~106251~131242~159204~143
ANW-22PMN50212~79.3394~151507~208526~270467~308441~294
60178~66.1331~126430~173502~225448~271420~294
ANW-37PMN50360~134644~251870~353768~443799~525716~468
60303~112546~210742~294733~369766~475676~468

※输出轴扭矩有时会被限制在减速机的容许值范围内。

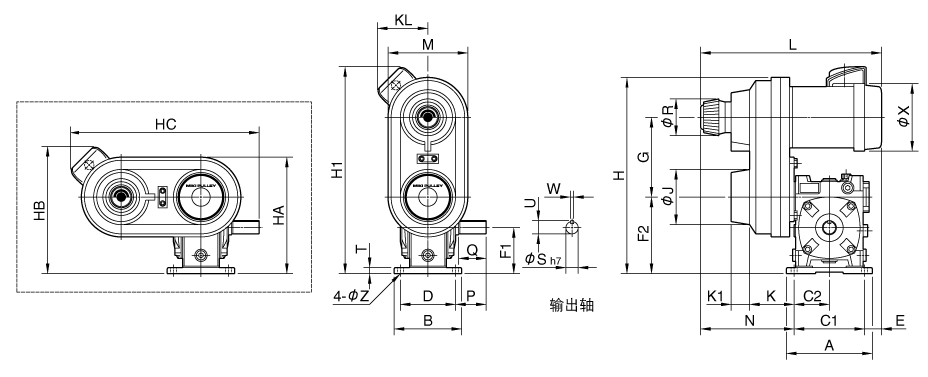

【尺寸】

单位 [mm]
型号ANW-02NHNANW-04NHNANW-07NHNANW-15NHNANW-22PMNANW-37PMN
A142165190220270320
B124143160170190230
C1118140160190220260
C259708095110130
D100115130140155180
E56.548404466.575
F18090105112150180
F2130150175192250300
G140160186239230250
H340389456541590677.5
H1379419477556--
J98108134155140150
K7989.5104117.5139137
K1404442535774
L345.5373417.5462.5542627.5
M139158190220220255
N171185217.5228.5255.5292.5
P4552.5657092.5100
Q405060657585
R707080808080
T121315182530
S172228323845
U1924.531354148.5
W568101014
X131131162187202235
Z101214141518
KL109109116.5125141.5164.5
HA200229270302360427.5
HB239259291.5317391464.5
HC344379432.5504510568

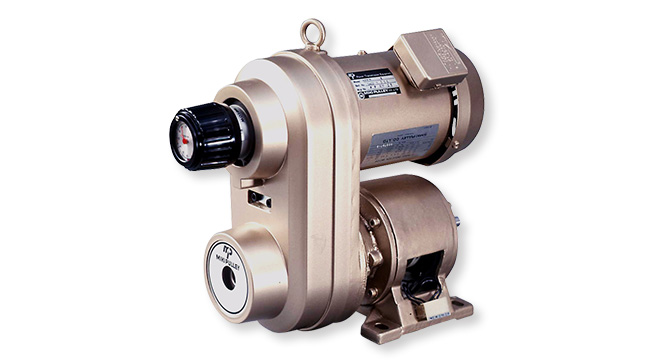

重量型指示SD

可在标准手柄部分内置手柄转数指示仪(SD型)。

型号 手柄转数 AN用SD型号
AN□-02-SD 5 SD-53B-B544
AN□-04-SD 6 SD-53B-B545
AN□-07-SD 7 SD-53B-B546
AN□-15-SD 8.25 SD-53B-B547
AN□-22-SD 8.25 SD-53B-B548
AN□-37-SD 8.75 SD-53B-B549

※AN用的SD型号配合手柄转数设有红色区域。

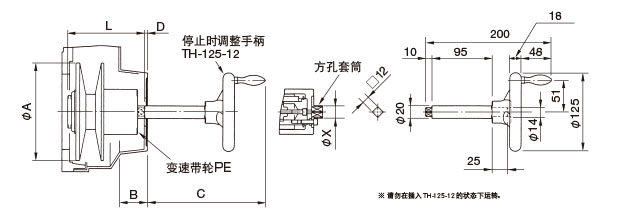

停止时调整手柄安装方孔TH

在机器停止时插入手柄,可轻松进行微调·对位。
将TH停止时调整手柄安装至PE型变速皮带轮的方孔套筒,进行微调·对位。

※停止时调整手柄(TH-125-12)请另行订购。

【安装AN组件时】

型号 A B C D L X
AN□-02-TH 106 40 188 2 101 20
AN□-04-TH 125 44 188 2 122 20
AN□-07-TH 155 42 188 2 124 20
AN□-15-TH 185 53 185 5 151 20
AN□-22-TH 185 57 188 2 164 20
AN□-37-TH 216 74 189 1 175 20

【安装ACW组件时】

型号 A B C D L X
ACW-02PMN-TH 106 57 207 -17 136.5 20
ACW-04PMN-TH 125 49 198.5 -8.5 137.5 34
ACW-07PMN-TH 155 53 202 -12 150 20
ACW-15PMN-TH 185 60 197.5 -7.5 170.5 20

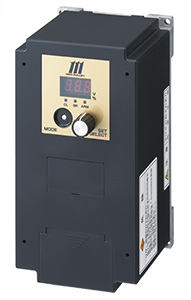

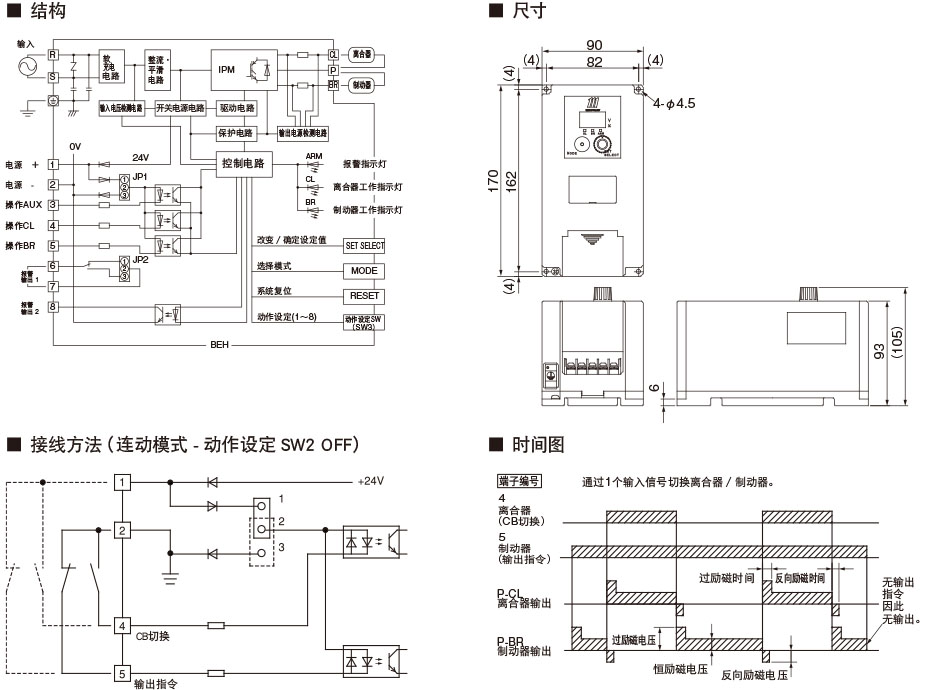

电磁离合器·制动器电源装置BEH

只需连接商业交流电源(AC100•200V),即可获得电磁离合器·制动器所需的直流24V励磁用电源。特别是搭载了将电磁离合器和电磁制动器连动后执行动作的组合模式,因此可获得高精度·高速运转。此外,还配备自动检测连接的电磁离合器.制动器并设定有最适宜的运转条件的自动调谐功能和保护功能,错误布线、未连接和设定错误等会通过报警显示,是可轻松消除故障原因的高功能电源装置。

适用组件 电源装置型号输入电压[V] 输入电压[V] 输出电压[V] 输出功率[W]
ACW•ANB所有机型通用 BEH-10G AC200 ±10% DC24 50
BEH-20G-1 AC100 ±10% DC24 100
