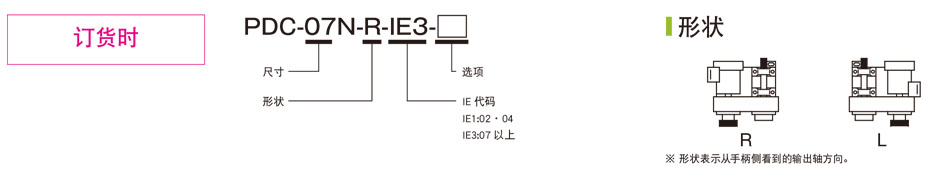

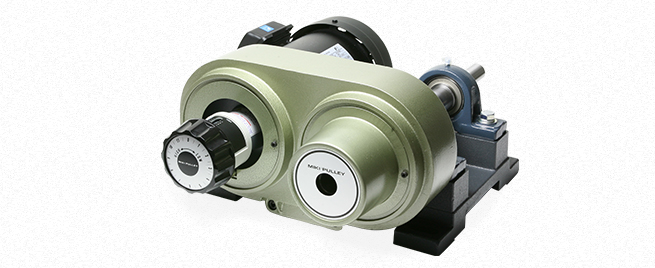

PDC型
是由PDS型变速机与电动机、从动轴在基座上组合而成的无级变速机。是非常简洁的变速机组件。最适合于客户的自由设计。
PDC
【规格1】
型号 | 电动机输出[kW] | 极数 | 电源 电压[V]/频率[Hz] | 变速比 | 使用变速机 | 使用皮带型号 | 质量[kg] | |
---|---|---|---|---|---|---|---|---|
电动机侧变速机型号 | 机械侧变速机型号 | |||||||
PDC-02N | 0.2 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-90-MA-11 | PE-106-MA-12H | 1022V220S | 20.5 |
PDC-04N | 0.4 | 4 | 三相 200/50、200・220/60 | 1:3.5 | AK-124-MA-14N | PE-124-MA-15H | 1422V270S | 29.5 |
PDC-07N | 0.75 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-140-MA-19N | PE-155-MA-18H | 1422V270S | 40 |
PDC-15N | 1.5 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-155-MA-24N | PE-185-MA-22H | 1922V298S | 58 |
PDC-22N | 2.2 | 4 | 三相 200/50、200・220/60 | 1:4.5 | AK-185-MA-28N | PE-216-MA-25H | 2322V364S | 71.5 |
PDC-37N | 3.7 | 4 | 三相 200/50、200・220/60 | 1:3 | AK-216-MA-28N | PE-216-MA-30H | 2322V396S | 88 |
※ 0.2kW・0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。
【规格2】
型号 | 输出轴转速[min-1]和输出轴扭矩[N・m] | |||
---|---|---|---|---|
50Hz | 60Hz | |||
出力軸转速[min-1] | 出力軸转矩[N・m] | 出力軸转速[min-1] | 出力軸转矩[N・m] | |
PDC-02N | 500~2000 | 3~0.6 | 600~2400 | 2.4~0.5 |
PDC-04N | 720~2520 | 3.6~1 | 870~3050 | 2.9~0.8 |
PDC-07N | 600~2400 | 9.2~2.4 | 720~2880 | 7.5~2 |
PDC-15N | 500~2000 | 19~5.4 | 600~2400 | 15~4.3 |
PDC-22N | 500~2250 | 28~8.2 | 600~2700 | 22~6.6 |
PDC-37N | 780~2350 | 40~11 | 940~2820 | 32~8.8 |

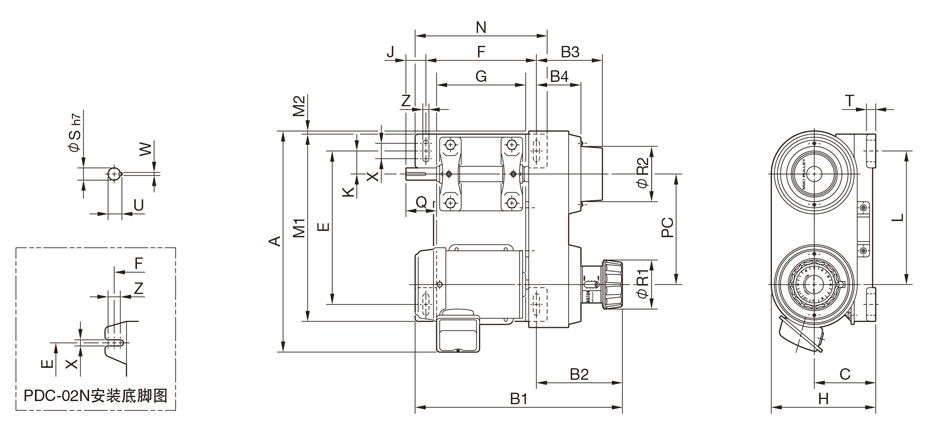

【尺寸】
型号 | PDC-02N | PDC-04N | PDC-07N | PDC-15N | PDC-22N | PDC-37N |
---|---|---|---|---|---|---|
A | 322 | 398 | 398 | 436 | 511 | 541 |
B1 | 347 | 376 | 425 | 485 | 570 | 580 |
B2 | 137 | 154 | 165 | 195 | 230 | 240 |
B3 | 86 | 117 | 145 | 165 | 200 | 210 |
B4 | 51 | 80 | 75 | 105 | 130 | 140 |
C | 95 | 110 | 120 | 130 | 140 | 152 |
E | 240 | 280 | 290 | 320 | 390 | 390 |
F | 180 | 200 | 240 | 270 | 320 | 320 |
G | 150 | 160 | 200 | 230 | 280 | 280 |
H | 165 | 185 | 210 | 235 | 264 | 276 |
J | 45 | 40 | 65 | 65 | 80 | 85 |
K | 35 | 42 | 58 | 67 | 64 | 64 |
L | 198 | 242 | 230 | 249 | 294 | 309 |
M1 | 300 | 340 | 350 | 380 | 450 | 450 |
M2 | 0 | 3 | 3 | 8 | 31 | 31 |
N | 200 | 240 | 280 | 310 | 360 | 360 |
PC | 163 | 200 | 172 | 182 | 230 | 247 |
Q | 60 | 60 | 85 | 85 | 100 | 105 |
R1 | 70 | 86 | 86 | 86 | 86 | 86 |
R2 | 90 | 100 | 110 | 121 | 150 | 150 |
T | 15 | 15 | 20 | 20 | 20 | 20 |
X | 11 | 28 | 25 | 25 | 25 | 25 |
Z | 10 | 12 | 15 | 15 | 15 | 15 |
S | 20 | 20 | 25 | 25 | 30 | 30 |
U | 22.5 | 22.5 | 28 | 28 | 33 | 33 |
W | 6 | 6 | 8 | 8 | 8 | 8 |

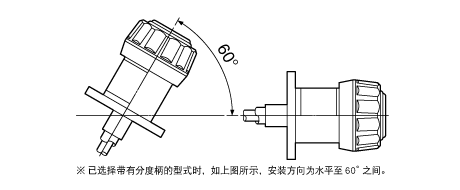

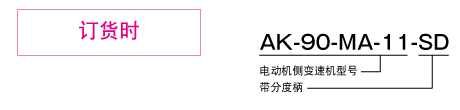

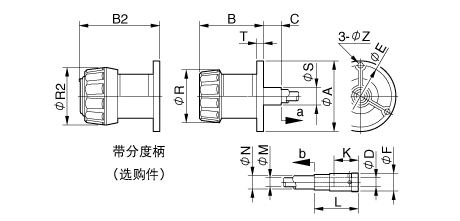

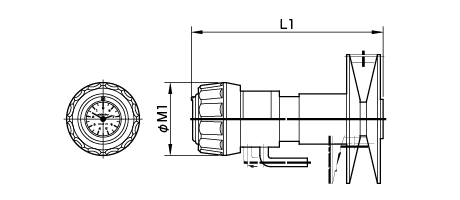

为了更为方便地读取手柄的转数,可选择带分度柄。分度柄为二针式,手 柄每旋转一周,短针移动一格。由此,可以精确地读取手柄的转数。
型号 | 变速机组件规格 | 分度柄型号 | L1[mm] | M1[mm] |
---|---|---|---|---|
AK-90-MA-11-SD | 02 | SD-53B-9L | 154.5 | 70 |
AK-124-MA-14N-SD | 04 | SD-53B-90A-9L | 190 | 90 |
AK-140-MA-19N-SD | 07 | SD-53B-90A-9L | 195 | 90 |
AK-155-MA-24N-SD | 15 | SD-53B-90A-9L | 230 | 90 |
AK-185-MA-28N-SD | 22 | SD-53B-90A-12L | 258 | 90 |
AK-216-MA-28N-SD | 37 | SD-53B-90A-12L | 266 | 90 |
※ 其他尺寸详见PDS 的规格、尺寸页。

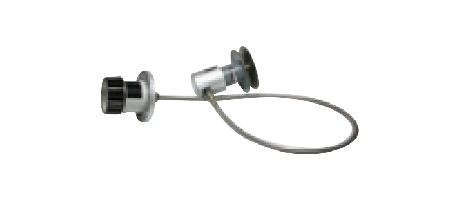

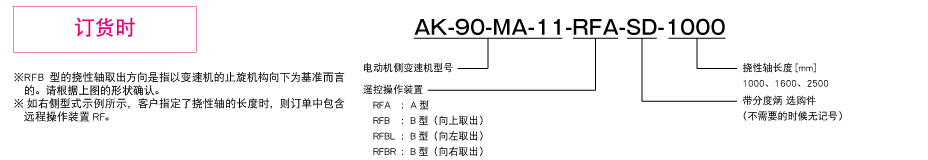

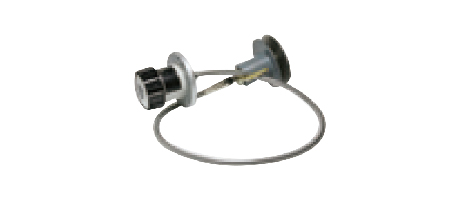

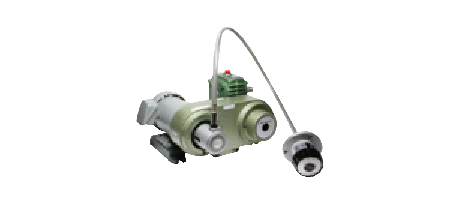

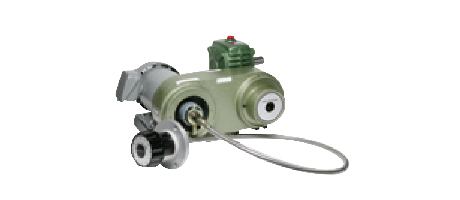

皮带式无级变速机配以挠性轴遥控操作装置,实现遥控操作。
有两种型号可供选择,一种是RFA 型,向电动机轴方向取出挠性轴,一种是RFB 型,
向直角方向取出挠性轴。

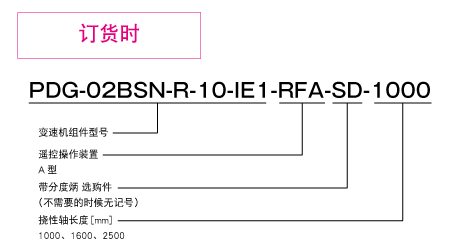

RFA
变速机组件规格 | 手柄转数[圈] | 标准挠性轴长度[mm] | 电动机侧变速机的型号 | 遥控操作装置RF型 |
---|---|---|---|---|
02(0.2kW) | 5 | 1000・1600・2500 | AK-90-MA-11-RFA | RFA-90-A |
04(0.4kW) | 5.5 | 1000・1600・2500 | AK-124-MA-14N-RFA | RFA-124-A |
07(0.75kW) | 7.5 | 1000・1600・2500 | AK-140-MA-19N-RFA | RFA-140-A |
15(1.5kW) | 8.5 | 1000・1600・2500 | AK-155-MA-24N-RFA | RFA-155-A |
22(2.2kW) | 10.5 | 1000・1600・2500 | AK-185-MA-28N-RFA | RFA-185-A |
37(3.7kW) | 8.5 | 1000・1600・2500 | AK-216-MA-28N-RFA | RFA-216-A |

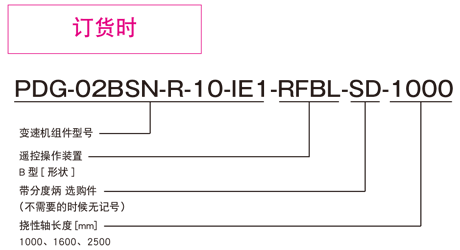

RFB
变速机组件规格 | 手柄转数[圈] | 标准挠性轴长度[mm] | 电动机侧变速机的型号 | 遥控操作装置RF型 | |
---|---|---|---|---|---|
02(0.2kW) | 10 | 1000・1600・2500 | AK-90-MA-11-RFB | RFB-90-A | |
04(0.4kW) | 11 | 1000・1600・2500 | AK-124-MA-14N-RFB | RFB-124-A | |
07(0.75kW) | 15 | 1000・1600・2500 | AK-140-MA-19N-RFB | RFB-140-A | |
15(1.5kW) | 17 | 1000・1600・2500 | AK-155-MA-24N-RFB | RFB-155-A | |
22(2.2kW) | 21 | 1000・1600・2500 | AK-185-MA-28N-RFB | RFB-185-A | |
37(3.7kW) | 17 | 1000・1600・2500 | AK-216-MA-28N-RFB | RFB-216-A |

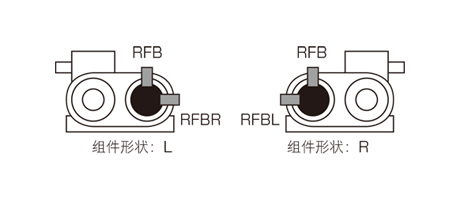

RFB 型可选择挠性轴的取出方向。
设计确认事项
与标准组件相比,带远程操作装置的组件具有以下结构。
请保证挠性轴的弯曲半径在R300mm 以内。
挠性轴的穿出较为复杂时,请在挠性轴上设置引导装置等。
标准挠性轴的长度分别为1000、1600、2500mm。
本公司还可以应对标准长度以外的挠性轴,敬请咨询。

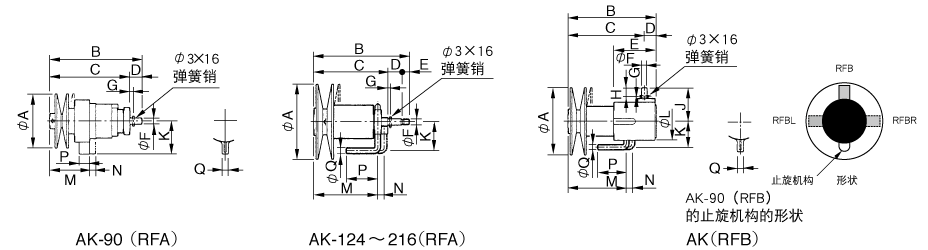

为使用挠性轴式远程操作装置完成变速而设置的电机侧变速机。
型号 | 变速机 组件规格 |
通用尺寸[mm] | RFA尺寸[mm] | RFB尺寸[mm] | 手柄转数[圈] | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | F | K | M | N | P | Q | B | C | D | E | G | B | C | D | E | G | H | J | L | RFA | RFB | ||
AK-90-MA-11-RF[ ] | 02 | 90 | 10 | 55 | 67 | 10 | 17 | 10 | 154 | 134 | 20 | - | 6 | 171 | 149 | 22 | 78 | 4 | 20 | 62 | 70 | 5 | 10 |
AK-124-MA-14N-RF[ ] | 04 | 124 | 10 | 48 | 107 | 11 | 53 | 10 | 160 | 124 | 24 | 12 | 4 | 162 | 140 | 22 | 78 | 4 | 20 | 62 | 70 | 5.5 | 11 |
AK-140-MA-19N-RF[ ] | 07 | 140 | 10 | 48 | 112 | 15 | 53 | 10 | 169 | 133 | 24 | 12 | 4 | 171 | 149 | 22 | 78 | 4 | 20 | 62 | 70 | 7.5 | 15 |
AK-155-MA-24N-RF[ ] | 15 | 155 | 10 | 48 | 142 | 17 | 53 | 10 | 201 | 165 | 24 | 12 | 4 | 203 | 181 | 22 | 78 | 4 | 20 | 62 | 70 | 8.5 | 17 |
AK-185-MA-28N-RF[ ] | 22 | 185 | 10 | 53 | 165 | 21 | 62 | 10 | 228 | 192 | 24 | 12 | 4 | 230 | 208 | 22 | 78 | 4 | 20 | 62 | 70 | 10.5 | 21 |
AK-216-MA-28N-RF[ ] | 37 | 216 | 10 | 53 | 175 | 17.5 | 74 | 10 | 236 | 200 | 24 | 12 | 4 | 238 | 216 | 22 | 78 | 4 | 20 | 62 | 70 | 8.5 | 17 |
挠性轴式远程操作装置部分。
型号 | 变速机 组件规格 |
尺寸 [mm] | 手柄转数 [圈] | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | B2 | C | D | E | F | K | L | M | N | R | R2 | S | T | Z | RFA | RFB | ||
RFA-90-A / RFB-90-A | 02 | 100 | 75 | 81 | 25 | 10 | 82 | 20 | 38 | 70 | 10 | 14 | 70 | 70 | 25 | 11 | 7 | 5 | 10 |
RFA-124-A/RFB-124-A | 04 | 118 | 94 | 120 | 25 | 10 | 100 | 20 | 38 | 70 | 10 | 14 | 86 | 90 | 25 | 12 | 7 | 5.5 | 11 |
RFA-140-A/RFB-140-A | 07 | 118 | 94 | 120 | 25 | 10 | 100 | 20 | 38 | 70 | 10 | 14 | 86 | 90 | 25 | 12 | 7 | 7.5 | 15 |
RFA-155-A/RFB-155-A | 15 | 118 | 94 | 120 | 25 | 10 | 100 | 20 | 38 | 70 | 10 | 14 | 86 | 90 | 25 | 12 | 7 | 8.5 | 17 |
RFA-185-A/RFB-185-A | 22 | 118 | 104 | 131 | 25 | 10 | 100 | 20 | 38 | 70 | 13 | 18 | 86 | 90 | 25 | 12 | 7 | 10.5 | 21 |
RFA-216-A/RFB-216-A | 37 | 118 | 104 | 131 | 25 | 10 | 100 | 20 | 38 | 70 | 13 | 18 | 86 | 90 | 25 | 12 | 7 | 8.5 | 17 |

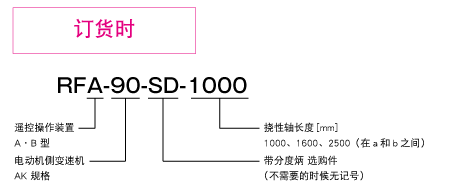

※ 上述型号栏的型号仅为变速机单体的型号。(不含遥控操作装置及挠性轴)。如果考虑选择带分度柄的选项,指示时请将末尾的-A 改为-SD。
型号 | 适用指示手柄 | |
---|---|---|
RFA | RFB | |
RFA-90-SD/RFB-90-SD | SD-53B-9L | SD-53B-12L |
RFA-124-SD/RFB-124-SD | SD-53B-90A-9L | SD-53B-90A-12L |
RFA-140-SD/RFB-140-SD | SD-53B-90A-9L | SD-53B-90A-16L |
RFA-155-SD/RFB-155-SD | SD-53B-90A-9L | SD-53B-90A-25L |
RFA-185-SD/RFB-185-SD | SD-53B-90A-12L | SD-53B-90A-25L |
RFA-216-SD/RFB-216-SD | SD-53B-90A-12L | SD-53B-90A-25L |

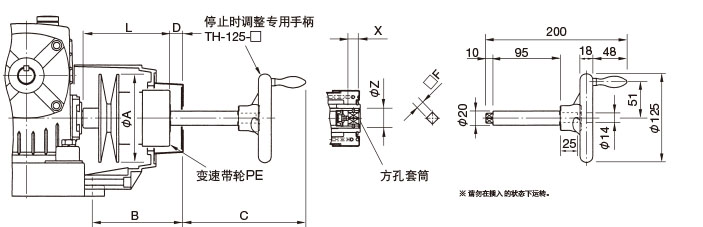

在机器停止时插入手柄,可轻松进行微调·对位。
将TH 停止时调整手柄安装至PE 变速带轮的方孔套筒,进行微调·对位。
停止时调整手柄(TH-125- □ ) 请另行订购。
PDG-BS 组件安装时尺寸
手柄型号 | 变速带轮 | A | B | C | D | □F | L | X | Z |
---|---|---|---|---|---|---|---|---|---|
TH-125-12 | PE-106 | 106 | 90 | 176 | 14 | 12 | 91 | 15 | 24 |
TH-125-12 | PE-124 | 124 | 125 | 169 | 21 | 12 | 122 | 15 | 28 |
TH-125-15 | PE-155 | 155 | 145 | 176 | 14 | 15 | 151 | 15 | 32 |
TH-125-15 | PE-185 | 185 | 165 | 172 | 18 | 15 | 172 | 20 | 40 |
TH-125-15 | PE-216 | 216 | 200 | 175 | 15 | 15 | 205 | 20 | 50 |
TH-125-15 | PE-216 | 216 | 200 | 165 | 25 | 15 | 205 | 20 | 50 |
