PDS型
通过旋转电动机侧变速机的手柄,可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径,使机械侧变速带轮的节圆直径随之改变,以自由改变转速的皮带式无级变速机。
通过旋转电动机侧变速机的手柄,可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径,使机械侧变速带轮的节圆直径随之改变,以自由改变转速的皮带式无级变速机。
PDS

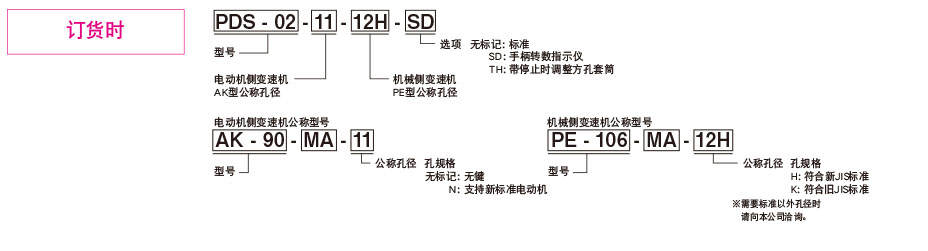

【规格】
型号 | 使用电动机(4P)[kW] | 变速比 | 输出转数[min-1] | 手柄旋转频率[次] | 使用变速机 | ||||
---|---|---|---|---|---|---|---|---|---|
电动机侧 | 机械侧 | ||||||||
50Hz | 60Hz | 型号 | 质量[kg] | 型号 | [kg] | ||||
PDS-02 | 0.2 | 1:4 | 500~2000 | 600~2400 | 5 | AK-90-MA-11 | 1.3 | PE-106-MA-12H | 1.6 |
PDS-04 | 0.4 | 1:3.5 | 720~2520 | 870~3050 | 5.5 | AK-124-MA-14N | 2.4 | PE-124-MA-15H | 2.2 |
PDS-07 | 0.75 | 1:4 | 600~2400 | 720~2880 | 7.5 | AK-140-MA-19N | 2.8 | PE-155-MA-18H | 4 |
PDS-15 | 1.5 | 1:4 | 500~2000 | 600~2400 | 8.5 | AK-155-MA-24N | 3.7 | PE-185-MA-22H | 6 |
PDS-22 | 2.2 | 1:4.5 | 500~2250 | 600~2700 | 10.5 | AK-185-MA-28N | 5.4 | PE-216-MA-25H | 10 |
PDS-37 | 3.7 | 1:3 | 780~2350 | 940~2820 | 8.5 | AK-216-MA-28N | 6.9 | PE-216-MA-30H | 10 |
※输出转数为安装三相4极电动机时的数值。请在输入转数1800min-1以下使用。
※关于电动机功率5.5kW以上的产品,请向本公司洽询。
【皮带编号与轴间距离】
型号 | 轴间距离[mm] | 皮带编号 | 轴间距离[mm] | 皮带编号 | 轴间距离[mm] | 皮带编号 |
---|---|---|---|---|---|---|
PDS-02 | 163 | 1022V220S | 172 | 1022V223 | 200 | 1022V247S |
PDS-04 | 200 | 1422V270S | 242 | 1422V300S | 278 | 1422V330S |
PDS-07 | 172 | 1422V270S | 214 | 1422V300S | 252 | 1422V330S |
PDS-15 | 182 | 1922V298S | 211 | 1922V321 | 235 | 1922V338S |
PDS-22 | 230 | 2322V364S | 275 | 2322V396S | 306 | 2322V421S |
PDS-37 | 247 | 2322V396S | 279 | 2322V421S | 304 | 2322V441K |
※ 变速皮带单独销售。
※ 轴距为尺寸图记号C的尺寸。

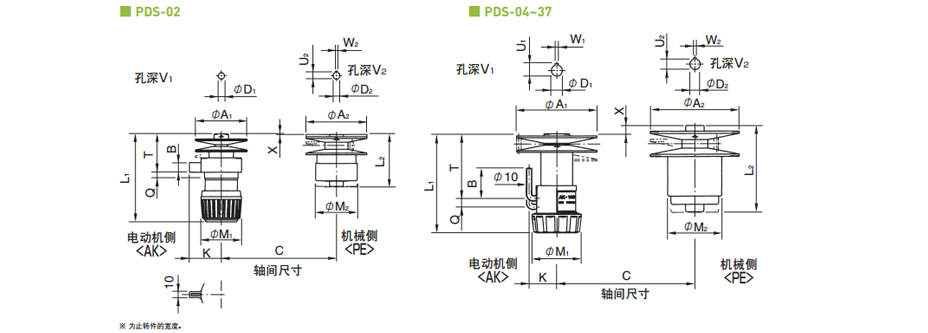

【尺寸】
型号 | 电动机侧变速机型号 | A1 | M1 | L1 | B | K | Q | T | D1 | U1 | W1 | V1 | Max. P.D. | Min. P.D. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PDS-02 | AK-90-MA-11 | 90 | 70 | 153 | 17 | 55 | 10 | 67 | 11 | - | - | 25 | 85 | 34.5 |
PDS-04 | AK-124-MA-14N | 124 | 86 | 164 | 53 | 48 | 11 | 107 | 14 | 16 | 5 | 30 | 114 | 58 |
PDS-07 | AK-140-MA-19N | 140 | 86 | 172 | 53 | 48 | 15 | 112 | 19 | 21.5 | 6 | 40 | 135 | 58 |
PDS-15 | AK-155-MA-24N | 155 | 86 | 205 | 53 | 48 | 17 | 142 | 24 | 27 | 8 | 50 | 148 | 60 |
PDS-22 | AK-185-MA-28N | 185 | 86 | 231 | 62 | 53 | 21 | 165 | 28 | 31 | 8 | 60 | 178 | 70 |
PDS-37 | AK-216-MA-28N | 216 | 86 | 240 | 74 | 53 | 17.5 | 175 | 28 | 31 | 8 | 60 | 200 | 110 |
※AK 型手柄部分的防转可由客户设计或使用ANS 用防转支撑。防转支撑需单独购买。
型号 | 机械侧变速机型号 | A2 | M2 | L2 | D2 | U2 | W2 | V2 | Max. P.D. | Min. P.D. | X | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
PDS-02 | PE-106-MA-12H | 106 | 73 | 91 | 12 | 13.5 | 4 | 30 | 101 | 54.5 | -1 | |
PDS-04 | PE-124-MA-15H | 124 | 79 | 122 | 15 | 17 | 5 | 40 | 118 | 63 | 12 | |
PDS-07 | PE-155-MA-18H | 155 | 94 | 151 | 18 | 20.5 | 6 | 45 | 150 | 77 | 14 | |
PDS-15 | PE-185-MA-22H | 185 | 104 | 172 | 22 | 24.5 | 6 | 55 | 178 | 100 | 16.5 | |
PDS-22 | PE-216-MA-25H | 216 | 126 | 205 | 25 | 28 | 8 | 50 | 208 | 112 | 17.5 | |
PDS-37 | PE-216-MA-30H | 216 | 126 | 205 | 30 | 33 | 8 | 65 | 208 | 120 | 17.5 |
为了更为方便地读取手柄的转数,可选择带分度柄。分度柄为二针式,手 柄每旋转一周,短针移动一格。由此,可以精确地读取手柄的转数。
型号 | 变速机组件规格 | 分度柄型号 | L1[mm] | M1[mm] |
---|---|---|---|---|
AK-90-MA-11-SD | 02 | SD-53B-9L | 154.5 | 70 |
AK-124-MA-14N-SD | 04 | SD-53B-90A-9L | 190 | 90 |
AK-140-MA-19N-SD | 07 | SD-53B-90A-9L | 195 | 90 |
AK-155-MA-24N-SD | 15 | SD-53B-90A-9L | 230 | 90 |
AK-185-MA-28N-SD | 22 | SD-53B-90A-12L | 258 | 90 |
AK-216-MA-28N-SD | 37 | SD-53B-90A-12L | 266 | 90 |
※ 其他尺寸详见PDS 的规格、尺寸页。
皮带式无级变速机配以挠性轴遥控操作装置,实现遥控操作。
有两种型号可供选择,一种是RFA 型,向电动机轴方向取出挠性轴,一种是RFB 型,
向直角方向取出挠性轴。
RFA
变速机组件规格 | 手柄转数[圈] | 标准挠性轴长度[mm] | 电动机侧变速机的型号 | 遥控操作装置RF型 |
---|---|---|---|---|
02(0.2kW) | 5 | 1000・1600・2500 | AK-90-MA-11-RFA | RFA-90-A |
04(0.4kW) | 5.5 | 1000・1600・2500 | AK-124-MA-14N-RFA | RFA-124-A |
07(0.75kW) | 7.5 | 1000・1600・2500 | AK-140-MA-19N-RFA | RFA-140-A |
15(1.5kW) | 8.5 | 1000・1600・2500 | AK-155-MA-24N-RFA | RFA-155-A |
22(2.2kW) | 10.5 | 1000・1600・2500 | AK-185-MA-28N-RFA | RFA-185-A |
37(3.7kW) | 8.5 | 1000・1600・2500 | AK-216-MA-28N-RFA | RFA-216-A |
RFB
变速机组件规格 | 手柄转数[圈] | 标准挠性轴长度[mm] | 电动机侧变速机的型号 | 遥控操作装置RF型 | |
---|---|---|---|---|---|
02(0.2kW) | 10 | 1000・1600・2500 | AK-90-MA-11-RFB | RFB-90-A | |
04(0.4kW) | 11 | 1000・1600・2500 | AK-124-MA-14N-RFB | RFB-124-A | |
07(0.75kW) | 15 | 1000・1600・2500 | AK-140-MA-19N-RFB | RFB-140-A | |
15(1.5kW) | 17 | 1000・1600・2500 | AK-155-MA-24N-RFB | RFB-155-A | |
22(2.2kW) | 21 | 1000・1600・2500 | AK-185-MA-28N-RFB | RFB-185-A | |
37(3.7kW) | 17 | 1000・1600・2500 | AK-216-MA-28N-RFB | RFB-216-A |
RFB 型可选择挠性轴的取出方向。
设计确认事项
与标准组件相比,带远程操作装置的组件具有以下结构。
请保证挠性轴的弯曲半径在R300mm 以内。
挠性轴的穿出较为复杂时,请在挠性轴上设置引导装置等。
标准挠性轴的长度分别为1000、1600、2500mm。
本公司还可以应对标准长度以外的挠性轴,敬请咨询。
为使用挠性轴式远程操作装置完成变速而设置的电机侧变速机。
型号 | 变速机 组件规格 |
通用尺寸[mm] | RFA尺寸[mm] | RFB尺寸[mm] | 手柄转数[圈] | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | F | K | M | N | P | Q | B | C | D | E | G | B | C | D | E | G | H | J | L | RFA | RFB | ||
AK-90-MA-11-RF[ ] | 02 | 90 | 10 | 55 | 67 | 10 | 17 | 10 | 154 | 134 | 20 | - | 6 | 171 | 149 | 22 | 78 | 4 | 20 | 62 | 70 | 5 | 10 |
AK-124-MA-14N-RF[ ] | 04 | 124 | 10 | 48 | 107 | 11 | 53 | 10 | 160 | 124 | 24 | 12 | 4 | 162 | 140 | 22 | 78 | 4 | 20 | 62 | 70 | 5.5 | 11 |
AK-140-MA-19N-RF[ ] | 07 | 140 | 10 | 48 | 112 | 15 | 53 | 10 | 169 | 133 | 24 | 12 | 4 | 171 | 149 | 22 | 78 | 4 | 20 | 62 | 70 | 7.5 | 15 |
AK-155-MA-24N-RF[ ] | 15 | 155 | 10 | 48 | 142 | 17 | 53 | 10 | 201 | 165 | 24 | 12 | 4 | 203 | 181 | 22 | 78 | 4 | 20 | 62 | 70 | 8.5 | 17 |
AK-185-MA-28N-RF[ ] | 22 | 185 | 10 | 53 | 165 | 21 | 62 | 10 | 228 | 192 | 24 | 12 | 4 | 230 | 208 | 22 | 78 | 4 | 20 | 62 | 70 | 10.5 | 21 |
AK-216-MA-28N-RF[ ] | 37 | 216 | 10 | 53 | 175 | 17.5 | 74 | 10 | 236 | 200 | 24 | 12 | 4 | 238 | 216 | 22 | 78 | 4 | 20 | 62 | 70 | 8.5 | 17 |
挠性轴式远程操作装置部分。
型号 | 变速机 组件规格 |
尺寸 [mm] | 手柄转数 [圈] | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | B2 | C | D | E | F | K | L | M | N | R | R2 | S | T | Z | RFA | RFB | ||
RFA-90-A / RFB-90-A | 02 | 100 | 75 | 81 | 25 | 10 | 82 | 20 | 38 | 70 | 10 | 14 | 70 | 70 | 25 | 11 | 7 | 5 | 10 |
RFA-124-A/RFB-124-A | 04 | 118 | 94 | 120 | 25 | 10 | 100 | 20 | 38 | 70 | 10 | 14 | 86 | 90 | 25 | 12 | 7 | 5.5 | 11 |
RFA-140-A/RFB-140-A | 07 | 118 | 94 | 120 | 25 | 10 | 100 | 20 | 38 | 70 | 10 | 14 | 86 | 90 | 25 | 12 | 7 | 7.5 | 15 |
RFA-155-A/RFB-155-A | 15 | 118 | 94 | 120 | 25 | 10 | 100 | 20 | 38 | 70 | 10 | 14 | 86 | 90 | 25 | 12 | 7 | 8.5 | 17 |
RFA-185-A/RFB-185-A | 22 | 118 | 104 | 131 | 25 | 10 | 100 | 20 | 38 | 70 | 13 | 18 | 86 | 90 | 25 | 12 | 7 | 10.5 | 21 |
RFA-216-A/RFB-216-A | 37 | 118 | 104 | 131 | 25 | 10 | 100 | 20 | 38 | 70 | 13 | 18 | 86 | 90 | 25 | 12 | 7 | 8.5 | 17 |
※ 上述型号栏的型号仅为变速机单体的型号。(不含遥控操作装置及挠性轴)。如果考虑选择带分度柄的选项,指示时请将末尾的-A 改为-SD。
型号 | 适用指示手柄 | |
---|---|---|
RFA | RFB | |
RFA-90-SD/RFB-90-SD | SD-53B-9L | SD-53B-12L |
RFA-124-SD/RFB-124-SD | SD-53B-90A-9L | SD-53B-90A-12L |
RFA-140-SD/RFB-140-SD | SD-53B-90A-9L | SD-53B-90A-16L |
RFA-155-SD/RFB-155-SD | SD-53B-90A-9L | SD-53B-90A-25L |
RFA-185-SD/RFB-185-SD | SD-53B-90A-12L | SD-53B-90A-25L |
RFA-216-SD/RFB-216-SD | SD-53B-90A-12L | SD-53B-90A-25L |
在机器停止时插入手柄,可轻松进行微调·对位。
将TH 停止时调整手柄安装至PE 变速带轮的方孔套筒,进行微调·对位。
停止时调整手柄(TH-125- □ ) 请另行订购。
PDG-BS 组件安装时尺寸
手柄型号 | 变速带轮 | A | B | C | D | □F | L | X | Z |
---|---|---|---|---|---|---|---|---|---|
TH-125-12 | PE-106 | 106 | 90 | 176 | 14 | 12 | 91 | 15 | 24 |
TH-125-12 | PE-124 | 124 | 125 | 169 | 21 | 12 | 122 | 15 | 28 |
TH-125-15 | PE-155 | 155 | 145 | 176 | 14 | 15 | 151 | 15 | 32 |
TH-125-15 | PE-185 | 185 | 165 | 172 | 18 | 15 | 172 | 20 | 40 |
TH-125-15 | PE-216 | 216 | 200 | 175 | 15 | 15 | 205 | 20 | 50 |
TH-125-15 | PE-216 | 216 | 200 | 165 | 25 | 15 | 205 | 20 | 50 |
