AP型(单式可变节圆带轮)

是采用标准V形皮带的可变交叉带轮,与P型配合使用。通过在电动机上使用AP型,在从动侧使用P型,可以不改变轴间距离而实现变速。AP型单体无法实现变速。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

AP型

【规格】

型 号使用电动机从动侧变速机皮带变速比50Hz60Hz
输出转数[r/min]输出转矩输出转数[r/min]输出转矩
[N・m]{kgf・m}[N・m]{kgf・m}
AP - 860.2kW4PP-86A1:2.2950 - 21501.6 - 0.7{0.16 〜0.07}1140 - 25901.4 - 0.6{0.14 〜0.06}
0.2kW4PP-98A1:2820 - 17201.9 - 0.9{0.19 〜0.09}990 - 20601.6 - 0.8{0.16 〜0.08}
AP - 980.4kW4PP-98A1:21000 - 20503.1 - 1.5{0.31 〜0.15}1200 - 24602.6 - 1.3{0.26 〜0.13}
0.4kW4PP-124A1:1.9890 - 17103.5 - 1.8{0.35 〜0.18}1070 - 20602.9 - 1.5{0.29 〜0.15}
AP -1240.75kW4PB1:2.2950 - 21506.1 - 2.7{0.61 〜0.27}1140 - 25905.1 - 2.3{0.51 〜0.23}
0.75kW4PP-164B1:2810 - 16607.2 - 3.5{0.72 〜0.35}970 - 20006.0 - 2.9{0.6 〜0.29}
AP -1641.5kW4PP-164C1:2.4920 - 223012.7 - 5.2{1.27 〜0.52}1110 - 268010.5 - 4.4{1.05 〜0.44}
1.5kW4PP-218C1:2680 - 136017.2 - 8.6{1.72 〜0.86}810 - 164014.4 - 7.1{1.44 〜0.71}

【皮带编号与轴间距离】

型号从动侧变速机皮带编号
轴间距离[mm]
AP-86-MAP-86-MAA-20A-21A-22A-23A-24A-25
153165179191204216
AP-86-MAP-98-MAA-20A-21A-22A-23A-24A-25
143155169181194206
AP-98-MAP-98-MAA-21A-22A-23A-24A-25A-26
147160172186198211
AP-98-MAP-124-MAA-23A-24A-25A-26A-27A-28
163177189202215227
AP-124-MAP-124-MAB-25B-26B-27B-28B-29B-30
168181194206220232
AP-124-MAP-164-MAB-28B-29B-30B-31B-32B-33
190203216228241254
AP-164-MAP-164-MAC-32C-33C-34C-35C-36C-37
211224237249262275
AP-164-MAP-218C-38C-39C-40C-41C-42C-43
241254267279293305

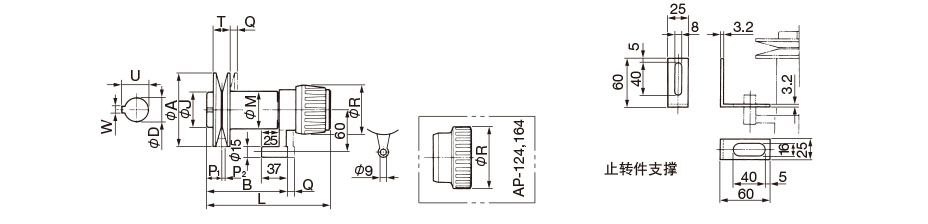

【尺寸】

单位[mm]
型 号ABJLMP1P2QRTDWUmax. P.D.min. P.D.质量[kg]
AP - 8686934615654183.57701811--77511.7
AP - 98981035016654193.5770201451689621.9
AP -124124126681966222510882419621.5113753.2
AP -164164137682116625714.5883024827150964.8

※请在输入转数1800r/min以下使用。(4极电动机驱动最为适合)

【转接器种类】

型号孔深[mm]对应轴径(转接器孔径)φD [mm]
10111213141516181920222425
P-86-MA30
P-98-MA40
P-124-MA50
P-164-MA50

※ 本公司可准备上表中带有标记的孔径。带有●标记与○标记的为使用转接器方式。

※ 由于转接器的型号不同,有些带有○标记的位置无法使用平行键,因此本公司准备了L 形键。安装时,请使用次L 形键。

※ 带有L 形键时,孔径需区分新版JIS 与旧版JIS,请明确说明。

【配置】

单位[mm]
组合AP-86-MA
P-86-MA
AP-86-MA
P-98-MA
AP-98-MA
P-98-MA
AP-98-MA
P-124-MA
AP-124-MA
P-124-MA
AP-124-MA
P-164-MA
AP-164-MA
P-164-MA
AP-164-MA
P-218
H2524.525313439.54442.5
C型配置X101030301.5
Z型配置X239.540.541.544.549525758.5

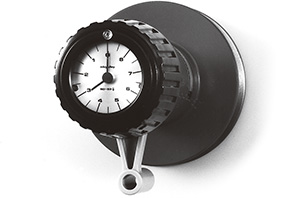

带转数指示仪的手柄

可在标准手柄部分内置手柄转数指示仪(SD型)。

型号 手柄转数 SD型
AP-86-MA-□-SD 3.5 SD-53B-5L
AP-98-MA-□-SD 3.5
AP-124-MA-□-SD 5 SD-75B-9L
AP-164-MA-□-SD 7
