P型(单式可变节圆带轮)

是采用标准V形皮带的可变交叉带轮,安装在电动机上以移动该电动机,强制改变挂在带轮上的皮带的节圆直径,从而改变转速。采用适配器方式安装到电动机轴上,因此安装简便。另外,使用本公司特别设计的凸轮机构来防止皮带滑动,结构简单而能发挥优良性能。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

P型

【规格】

型 号使用电动机(4P)齿轮比皮带传输功率[kW]质量[kg]
高速中速低速
P-86-MA0.2 - 0.4kW1:1.5A0.70.40.31.1
P-98-MA0.4 - 0.75kW1:1.4A1.20.70.41.8
P-106-MA0.4 - 0.75kW1:1.6B1.30.90.62.0
P-124-MA0.75 - 1.5kW1:1.5B1.81.20.83.0
P-164-MA1.5 - 2.2kW1:1.5C3.22.21.26.0
P-2182.2 - 3.7kW1:1.4C6.24.43.214.0

【从动侧旋转速度】

单位 [min-1]
型号4英寸6英寸8英寸10英寸12英寸14英寸16英寸18英寸
P-86-MA50Hz785~1180510~765375~560
60Hz945~1420610~920450~675
P-98-MA50Hz970~1365630~880460~650
60Hz1165~1645755~1060555~780
P-106-MA50Hz585~950425~690
60Hz705~1150510~830
P-124-MA50Hz760~1140560~840440~665
60Hz910~1370670~1010530~800
P-164-MA50Hz720~1120570~885475~735
60Hz865~1350685~1065570~885
P-21850Hz890~1205740~1000625~850545~740485~660
60Hz1070~1445890~1205750~1020655~890585~790

(安装至4 极电动机时各从动带轮径的旋转速度) 50Hz,1430min-1 60Hz,1720min-1

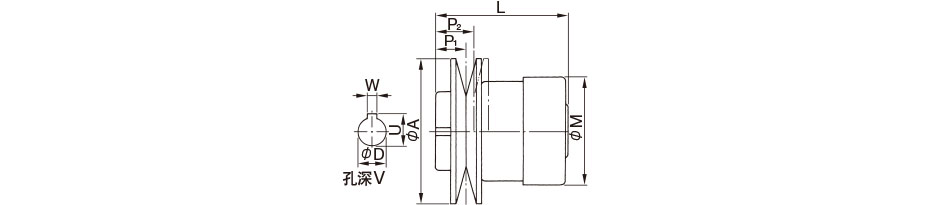

【尺寸】

单位[mm]
型 号AP1P2LMDWUVmax. P.D.min. P.D.移动距离
P-86-MA861821.578631114----30775120
P-98-MA981922.585731419561621.540896221
P-106-MA106212696731419561621.540955829
P-124-MA12422271018419246821.527501137530
P-164-MA16425321301022428*882731501509642
P-218218273416313228288831316020415042

移动距离是指变速所需电动机移动的距离。

施加重复负载(制动器电动机等)时,请指定键式。

【转接器种类】

型号孔深[mm]对应轴径(转接器孔径)φD [mm]
1011121314151618192022242528
P-86-MA30
P-98-MA40
P-106-MA40
P-124-MA50
P-164-MA50
P-21860

※ 本公司可准备上表中带有标记的孔径。带有●标记与○标记的为使用转接器方式,带有▲标记的为直接安装的形式。

※ 由于转接器的型号不同,有些带有○标记的位置无法使用平行键,因此本公司准备了L 形键。安装时,请使用次L 形键。

※ 带有L 形键时,孔径需区分新版JIS 与旧版JIS,请明确说明。
