AXP型

是在实心轴齿轮传动电动机AXM上安装皮带式无级变速机的型号，与以往的皮带式无级变速机相比，约减轻20%、体积约缩小（与本公司0.4kW型号相比）。在变频器所不擅长的低速域也能实现高转矩运行。

PDF•CAD数据从此处下载

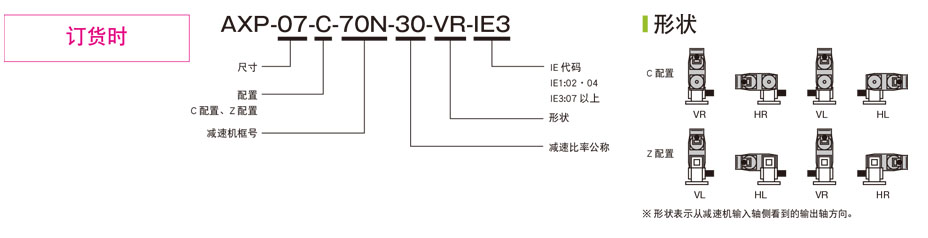

规格

AXP

AXP

【规格1】

型号	电动机输出[kW]	极数	电源电压[V]/频率[Hz]	减速机框号	减速比率						质量[kg]
型号	电动机输出[kW]	极数	电源电压[V]/频率[Hz]	减速机框号	10	20	30	40	50	60	质量[kg]
AXP-02-□-50N-□-□-IE1	0.2	4	三相 200/50、200・220/60	50	1/10	1/20	1/30	1/40	1/50	1/60	15
AXP-04-□-60N-□-□-IE1	0.4	4	三相 200/50、200・220/60	60	1/10	1/20	1/30	1/40	1/50	1/60	26
AXP-07-□-70N-□-□-IE3	0.75	4	三相 200/50、200・220/60	70	1/10	1/20	1/30	1/40	1/50	1/60	36
AXP-15-□-80N-□-□-IE3	1.5	4	三相 200/50、200・220/60	80	1/10	1/20	1/30	1/40	1/50	1/60	52

【规格2】

型号	频率[Hz]	各减速比率方面的输出轴转速[min^-1]和输出轴扭矩[N･m]
	频率[Hz]	1/10	1/20	1/30	1/40	1/50	1/60
	50	50～200	25～100	17～68	12.5～50	10～40	8.5～34
	60	60～240	30～120	20～80	15～60	12～48	10～40
AXP-02-□-50N-□-□-IE1	50	14～7	22～12	31～17	34～19	41～24	45～27
AXP-02-□-50N-□-□-IE1	60	13～5	22～9	30～13	33～15	40～18	44～20
AXP-04-□-60N-□-□-IE1	50	28～13	49～24	65～33	77～41	84～47	96～54
AXP-04-□-60N-□-□-IE1	60	25～11	44～20	59～27	71～33	78～38	89～44
AXP-07-□-70N-□-□-IE3	50	53～25	95～46	123～63	155～81	151～87	151～102
AXP-07-□-70N-□-□-IE3	60	48～20	87～37	113～50	143～65	145～70	144～82
AXP-15-□-80N-□-□-IE3	50	106～51	187～94	250～131	263～164	252～166	215～143
AXP-15-□-80N-□-□-IE3	60	96～41	170～76	228～106	251～132	242～159	204～143

※输出轴转速及输出轴扭矩为200V/50･60Hz 额定负荷时的数值。但是，输出轴扭矩有时会被限制在减速机的容许值范围内。

【尺寸】

单位[mm]

型号	本体尺寸																						出力轴尺寸
型号	A	B1	B2	C	E	F1	F2	G	G1	H	H1	HB	HC	KL	L1	L2	L3	M	P	R	X	Z	Q	QK	S	U	W
AXP-02-□-50N-□-□-IE1	142	124	100	118	16	50	80	115	35	363	301	195.5	328	118	423	311	28	115	45	27	131	10	40	35	17	19	5
AXP-04-□-60N-□-□-IE1	165	143	115	140	15.5	60	90	127	37	395	339	218	355	118	468	337.5	28	136	52.5	27	131	12	50	45	22	24.5	6
AXP-07-□-70N-□-□-IE3	190	160	130	160	4.5	70	105	156	45	460	407	259	414.5	128.5	541.5	390.5	41	168	65	37	162	14	60	55	28	31	8
AXP-15-□-80N-□-□-IE3	220	170	140	190	-6.5	80	112	176	60	509	458	292	457	141	618.5	450.5	41	200	70	37	187	14	65	60	32	35	10
