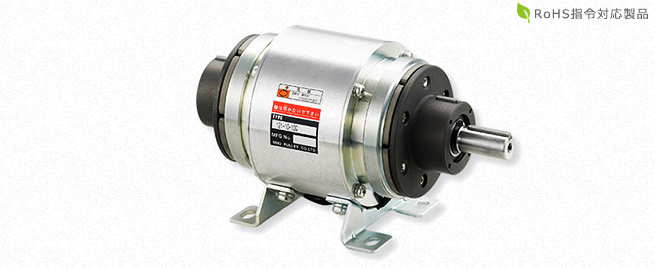

121(10G) 타입(더블 클러치)

클러치・브레이크 유닛 121-□-20 타입과 기본 구조가 동일한 통축 구조를 하고 있고 드럼 양쪽에 클러치(101-□-15 타입)를 배치한 더블 클러치 유닛입니다. 허브를 입력에 사용하고 2단 변속 및 정역 운전에 사용하는 경우와 축을 입력에 사용하고 동력 분배 등에 사용하는 경우가 있어, 입력 방법을 선택할 수 있습니다. 또한, 121-□-20과 마찬가지로 베어링 스팬을 넓게 잡아 래디얼 하중에 강한 구조이므로, V풀리 및 평기어 등을 부착하여 고장력으로 사용할 수 있습니다.

PDF・CAD데이터 다운로드는 여기로



여타 제품을 찾으시는 분께

제품 정보

PDF 다운로드

121(10G) 타입

【사양】

형식사이즈동적 마찰 토크 Td[N・m]정적 마찰 토크 Ts[N・m]코일(at20℃)내열 등급최고 회전 속도[min-1회전부 관성 모멘트J[kg・m2공극 재조정까지의 총 작업ET[J]아마추어 흡인 시간ta[s]토크 기동 시간tp[s]토크소멸 시간td[s]질량[kg]
전압[V]용량[W]전류[A]저항[Ω]허브 입력 시축 입력 시토크 소멸 시간td[s]
121-06-10G0655.5DC24110.4652B30001.55×10-41.05×10-436×106C:0.020 / B:0.015C:0.041 / B:0.033C:0.020 / B:0.0151.7
121-08-10G081011DC24150.6338B30004.75×10-43.00×10-460×106C:0.023 / B:0.016C:0.051 / B:0.042C:0.030 / B:0.0253.1
121-10-10G102022DC24200.8329B30001.44×10-39.45×10-4130×106C:0.025 / B:0.018C:0.063 / B:0.056C:0.050 / B:0.0306.5
121-12-10G124045DC24251.0423B30004.50×10-32.75×10-3250×106C:0.040 / B:0.027C:0.115 / B:0.090C:0.065 / B:0.05010.5
121-16-10G168090DC24351.4616B30001.34×10-29.05×10-3470×106C:0.050 / B:0.035C:0.160 / B:0.127C:0.085 / B:0.05521
121-20-10G20160175DC24451.8813B25004.18×10-22.65×10-210×108C:0.090 / B:0.065C:0.250 / B:0.200C:0.130 / B:0.07038.5
121-25-10G25320350DC24602.509.6B20009.80×10-27.45×10-220×108C:0.115 / B:0.085C:0.335 / B:0.275C:0.210 / B:0.12570

※동적 마찰 토크 Td 는 상대 속도 100min~-1일 때의 값입니다. 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

※축 입력 시의 회전부 관성 모멘트는 아마추어 5 형 1 개의 값이 됩니다.

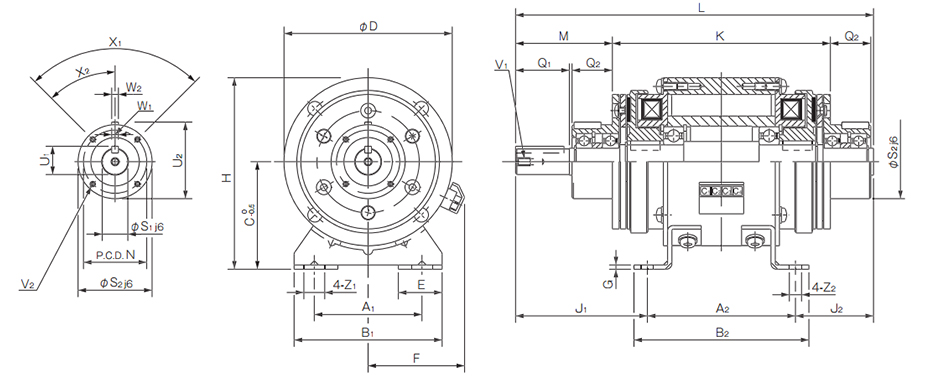

【치수】

사이즈본체 치수
A1A2B1B2CDEFGHJ1J2KLMNZ1Z2
0652.5758090558027.5532.69565.540.5111.5181473313.56.5
086590901056510027.5612.611578.548.5133217573713.56.5
10801101101308012532.5723.2142.59858162266724715.59
121051351401609015035813.21651217119332792522011.5
1613516017518511219042.5974.520714987.52323971136224.511.5
2015520020023013223045109624718710529049214274.52814
2519524024027016029047.512420305238125350603183101.52814
사이즈축 치수
Q1Q2S1S2U1U2V1V2X1X2W1, 2
062520113812.539.5M4×0.7 깊이 83-M4×0.7 깊이 43-120°60°4
08302514451647M4×0.7 깊이 83-M4×0.7 깊이 63-120°60°5
10403019552157M6×1 깊이 114-M4×0.7 깊이 84-90°45°5
12504024642767M6×1 깊이 114-M4×0.7 깊이 84-90°45°7
16605028753178M6×1 깊이 116-M5×0.8 깊이86-60°30°7
208060389041.593.5M10×1.5 깊이 174-M6×1 깊이 124-90°45°10
25110704211545.5118.5M10×1.5 깊이 178-M6×1 깊이 128-45°22.5°12

※입출력 키 홈은 JIS 구 규격 2 종 , 키는 JIS 구 규격 1 종입니다 . 또한 , 유닛 허브부의 키 홈 치수는 JIS 규격이 아닙니다 . 위의 치수표를 참조하십시오 .

※입출력에 풀리 등을 삽입할 때는 부속의 삽입 세트를 사용하십시오.

※121-25-10G 의 베이스는 주물제품입니다.
