121-□-20G 타입 (클러치·브레이크)

121(20G) 타입(클러치・브레이크)

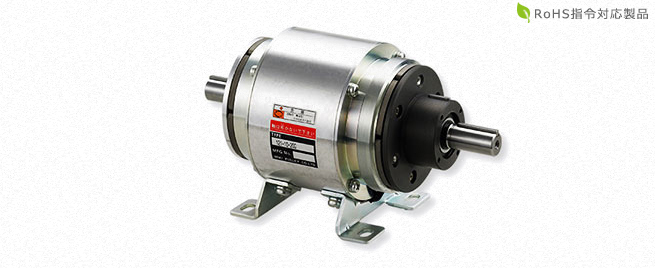

경합금 드럼 바깥쪽에 클러치와 브레이크를 통축 구조로 부착한 개방형 구조의 클러치・브레이크 유닛입니다. 동력은 입력 허브에서 실행되어 상시 출력 축으로 출력되고, 클러치의 전류 차단에 맞춰 브레이크를 통전함으로써 출력 축을 제동합니다. 베어링 스팬을 넓게 잡아 래디얼 하중에 강한 구조이므로, V풀리 및 평기어 등을 부착하여 고장력으로 사용할 수 있습니다. 또한, 통축 구조이므로 출력은 축의 양쪽으로 할 수 있고, 양쪽을 이용하여 분기 구동하거나 한쪽에 검출 원판 등을 부착하는 등 기구를 여러 가지로 레이아웃할 수 있습니다.

PDF・CAD데이터 다운로드는 여기로

사양

121-□-20G 타입
- 【사양】
- 【치수】

121-□-20G 타입

【사양】

형식	사이즈	동적 마찰 토크 Td［N・m］	정적 마찰 토크 Td［N・m］	코일（at 20℃）				내열 등급	최고 회전 속도［min^-1］	회전부 관성 모멘트 J［kg・m²］	공극 재조정까지의 총 작업ET［J］	아마추어 흡인 시간ta［s］	토크 기동 시간tp［s］	토크 소멸 시간td［s］	질량〔kg〕
형식	사이즈	동적 마찰 토크 Td［N・m］	정적 마찰 토크 Td［N・m］	전압［V］	용량［W］	전류［A］	저항［Ω］	내열 등급	최고 회전 속도［min^-1］	회전부 관성 모멘트 J［kg・m²］	공극 재조정까지의 총 작업ET［J］	아마추어 흡인 시간ta［s］	토크 기동 시간tp［s］	토크 소멸 시간td［s］	질량〔kg〕
121-06-20G	06	5	5.5	DC24	11	0.46	52	B	3000	1.43×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	1.5
121-08-20G	08	10	11	DC24	15	0.63	38	B	3000	4.23×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	2.7
121-10-20G	10	20	22	DC24	20	0.83	29	B	3000	1.42×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	5.5
121-12-20G	12	40	45	DC24	25	1.04	23	B	3000	4.18×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	9.6
121-16-20G	16	80	90	DC24	35	1.46	16	B	3000	1.34×10^-2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	18.5
121-20-20G	20	160	175	DC24	45	1.88	13	B	2500	4.13×10^-2	10×10⁸	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	35
121-25-20G	25	320	350	DC24	60	2.50	9.6	B	2000	1.02×10^-1	20×10⁸	C:0.115 / B:0.085	C:0.335 / B:0.275	C:0.210 / B:0.125	64

※동적 마찰 토크 Td는 상대 속도 100min^-1일 때의 값입니다. 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

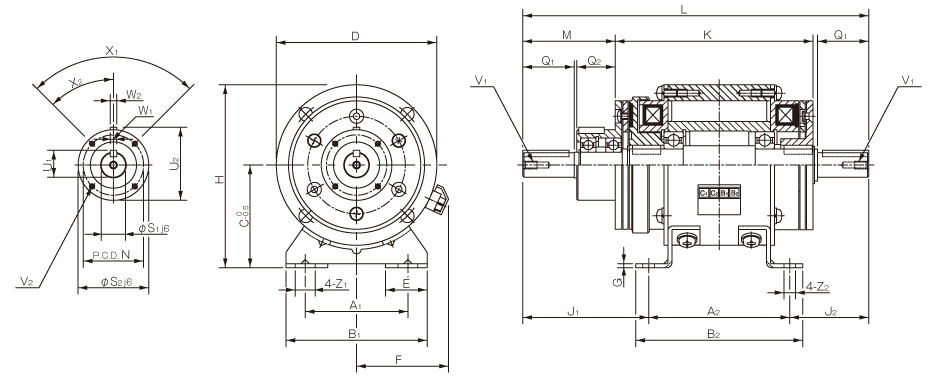

【치수】

단위［mm］

사이즈	본체 치수																		축 치수
사이즈	A1	A2	B1	B2	C	D	E	F	G	H	J1	J2	K	L	M	N	Z1	Z2	Q1	Q2	S1	S2	U1	U2	V1	V2	X1	X2	W1, 2
6	52.5	75	80	90	55	80	27.5	53	2.6	95	65.5	40.5	105.5	181	47	33	13.5	6.5	25	20	11	38	12.5	39.5	M4×0.7 깊이 8	3-M4×0.7 깊이 4	3-120°	60°	4
8	65	90	90	105	65	100	27.5	61	2.6	115	78.5	48.5	126.5	217	57	37	13.5	6.5	30	25	14	45	16	47	M4×0.7 깊이 8	3-M4×0.7　깊이 6	3-120°	60°	5
10	80	110	110	130	80	125	32.5	72	3.2	142.5	98	62	154	270	72	47	15.5	9	40	30	19	55	21	57	M6×1 깊이 11	4-M4×0.7 깊이 8	4-90°	45°	5
12	105	135	140	160	90	150	35	81	3.2	165	121	73.5	184	330	92	52	20	11.5	50	40	24	64	27	67	M6×1 깊이 11	4-M4×0.7 깊이 8	4-90°	45°	7
16	135	160	175	185	112	190	43	97	4.5	207	149	90	221	399	113	62	24.5	11.5	60	50	28	75	31	78	M6×1 깊이 11	6-M5×0.8 깊이8	6-60°	30°	7
20	155	200	200	230	132	230	45	109	6	247	187	117	276	504	142	74.5	28	14	80	60	38	90	41.5	93.5	M10×1.5 깊이 17	4-M6×1 깊이 12	4-90°	45°	10
25	195	240	240	270	160	290	47.5	124	20	305	238	154	334	632	183	101.5	28	14	110	70	42	115	45.5	118.5	M10×1.5 깊이 17	8-M6×1 깊이 12	8-45°	22.5°	12

※입출력 축 키 홈은 JIS 구 규격 2 종 , 키는 JIS 구 규격 1 종입니다 . 또한 , 유닛 허브부의 키 홈 치수는 JIS 규격이 아닙니다 . 위의 치수표를 참조하십시오 .

※입출력 축에 풀리 등을 삽입할 때는 부속의 삽입 세트를 사용하십시오.

※121-25-20G 의 베이스는 주물제입니다.
