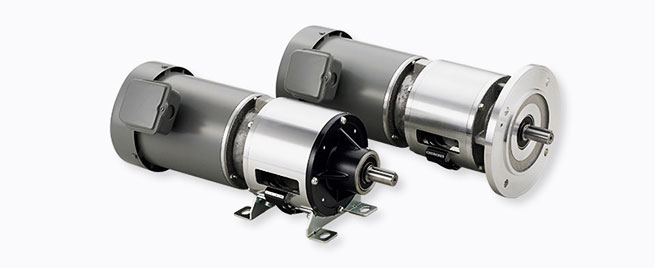

126 모델(클러치・브레이크+모터)
클러치・브레이크 유닛 125 모델의 입력 축에 범용 3상 모터를 직접 연결한 모델로, 모터를 멈추지 않고도 출력 축의 기동 및 정지를 반복할 수 있으므로 모터에 의한 ON-OFF 조작에 비해 고빈도 단속 운전이 가능합니다. 기계 부착 방법으로 기본형과 플랜지형 중에서 선택할 수 있습니다. 특히 플랜지형은 부착면이 범용 플랜지 모터와 동일한 형상이므로 감속기와도 일체화할 수 있습니다.
클러치・브레이크 유닛 125 모델의 입력 축에 범용 3상 모터를 직접 연결한 모델로, 모터를 멈추지 않고도 출력 축의 기동 및 정지를 반복할 수 있으므로 모터에 의한 ON-OFF 조작에 비해 고빈도 단속 운전이 가능합니다. 기계 부착 방법으로 기본형과 플랜지형 중에서 선택할 수 있습니다. 특히 플랜지형은 부착면이 범용 플랜지 모터와 동일한 형상이므로 감속기와도 일체화할 수 있습니다.

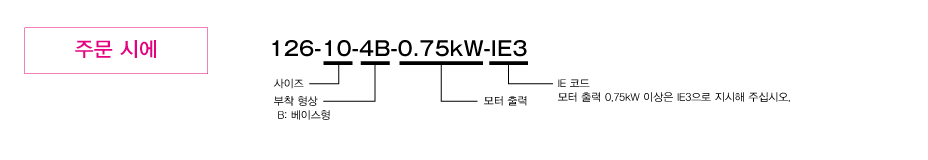

126-□-4B
【사양】
형식 | 크기 | 모터 출력 [kW] 4극 | 동적 마찰 토크Td [N・m] | 정적 마찰 토크Ts [N・m] | 코일(at20℃) | 내열 등급 | 회전부 관성 모멘트 J [kg・m2] | 공극 재조정까지의 총 작업ET[J] | 아마추어 흡인 시간ta[s] | 토크 기동 시간 tp[s] | 토크 소멸 시간 td[s] | 질량 [kg] | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전압[V] | 용량[W] | 전류[A] | 저항[Ω] | ||||||||||||
126-06-4B-0.2kW | 06 | 0.2 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 1.28×10-4 | 36×106 | C:0.020 B:0.015 | C:0.041 B:0.033 | C:0.020 B:0.015 | 8.9 |
126-08-4B-0.4kW | 08 | 0.4 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3.70×10-4 | 60×106 | C:0.023 B:0.016 | C:0.051 B:0.042 | C:0.030 B:0.025 | 13 |
126-10-4B-0.75kW-IE3 | 10 | 0.75 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 1.40×10-3 | 130×106 | C:0.025 B:0.018 | C:0.063 B:0.056 | C:0.050 B:0.030 | 20 |
126-12-4B-1.5kW-IE3 | 12 | 1.5 | 40 | 45 | DC24 | 25 | 1.04 | 23 | B | 3.85×10-3 | 250×106 | C:0.040 B:0.027 | C:0.115 B:0.090 | C:0.065 B:0.050 | 41 |
126-16-4B-2.2kW-IE3 | 16 | 2.2 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 54 |
126-16-4B-3.7kW-IE3 | 16 | 3.7 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 69 |
※ 0.2kW・0.4kW 모터는JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213 기준에 맞게 설계된 전체외선형 모터입니다.
※모터의 입력 전원은 3상 AC 200V/50Hz、AC200V・AC220V/60Hz입니다.
※범용 모터의 특수 전압(5전원 사양), 극수 차이 등을 희망하시는 경우에는 문의하십시오
※동마찰 토크 Td는 상대 속도 100min-1 min 시의 값입니다. 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

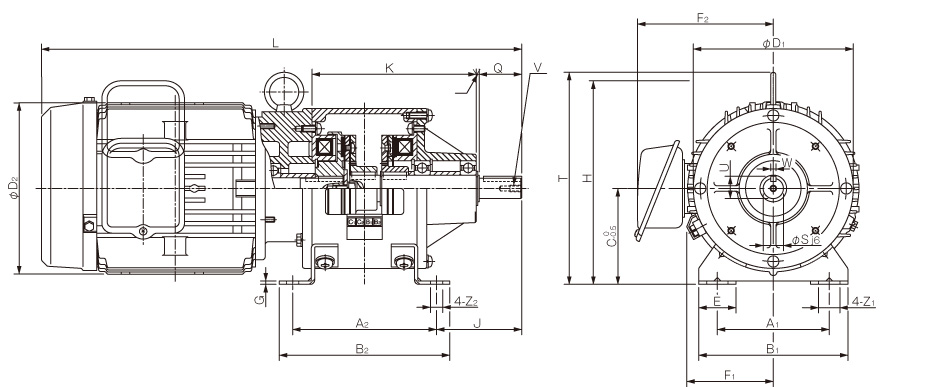

【치수】
형식 | 본체 치수 | 출력축 | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | B1 | B2 | C | D1 | D2 | E | F1 | F2 | G | J | K | L | H | T | Y | Z1 | Z2 | Q | S | U | V | W | |
126-06-4B-0.2kW | 65 | 90 | 90 | 105 | 65 | 100 | 130 | 27.5 | 61 | - | 2.6 | 48.5 | 102 | 335 | - | - | 3 | 13.5 | 6.5 | 25 | 11 | 12.5 | M4×0.7깊이8 | 4 |
126-08-4B-0.4kW | 80 | 110 | 110 | 130 | 80 | 125 | 145 | 32.5 | 72 | 126.5 | 3.2 | 63 | 127.5 | 389 | 167.5 | - | 2.5 | 15.5 | 9 | 30 | 14 | 16 | M4×0.7깊이8 | 5 |
126-10-4B-0.75kW-IE3 | 105 | 135 | 140 | 160 | 90 | 150 | 163 | 35 | 81 | 136 | 3.2 | 80 | 154 | 462 | 184 | - | 3 | 20 | 11.5 | 40 | 19 | 21 | M6×1깊이11 | 5 |
126-12-4B-1.5kW-IE3 | 135 | 160 | 175 | 185 | 112 | 190 | 182/176 | 42.5 | 97 | 148.5 | 15 | 108 | 194 | 550.5 | - | 244.5 | 3 | 24.5 | 11.5 | 50 | 24 | 27 | M6×1깊이11 | 7 |
126-16-4B-2.2kW-IE3 | 155 | 200 | 200 | 230 | 132 | 230 | 198/195 | 45 | 109 | 155.5 | 18 | 135 | 256 | 649.5 | - | 286 | 4 | 28 | 14 | 50 | 24 | 27 | M6×1깊이11 | 7 |
126-16-4B-3.7kW-IE3 | 155 | 200 | 200 | 230 | 132 | 230 | 225/215 | 45 | 109 | 168.5 | 18 | 145 | 256 | 681 | - | 295 | 4 | 28 | 14 | 60 | 28 | 31 | M6×1깊이11 | 7 |
※출력 축 키 홈은 JIS 구 규격 2 종 , 키는 JIS 구 규격 1 종입니다 .
※출력축에 폴리 등을 삽입할 때는, 제공된 삽입 세트를 사용하십시오.
※모터 출력 1.5kW 이상의 베이스는 주물 제품입니다.

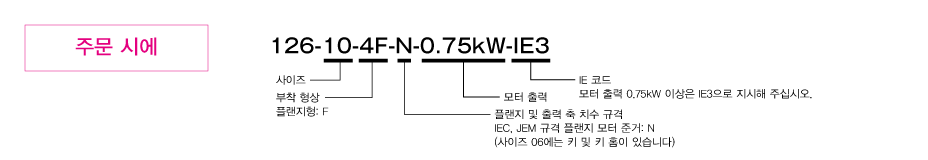

126-□-4F-N
【사양】
형식 | 크기 | 모터 출력 [kW] 4극 | 동적 마찰 토크Td [N・m] | 정적 마찰 토크Ts [N・m] | 코일(at20℃) | 내열 등급 | 회전부 관성 모멘트 J [kg・m2] | 공극 재조정까지의 총 작업ET[J] | 아마추어 흡인 시간ta[s] | 토크 기동 시간 tp[s] | 토크 소멸 시간 td[s] | 질량 [kg] | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전압[V] | 용량[W] | 전류[A] | 저항[Ω] | ||||||||||||
126-06-4F-N-0.2kW | 06 | 0.2 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 1.28×10-4 | 36×106 | C:0.020 B:0.015 | C:0.041 B:0.033 | C:0.020 B:0.015 | 8.9 |
126-08-4F-N-0.4kW | 08 | 0.4 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3.70×10-4 | 60×106 | C:0.023 B:0.016 | C:0.051 B:0.042 | C:0.030 B:0.025 | 13 |
126-10-4F-N-0.75kW-IE3 | 10 | 0.75 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 1.40×10-3 | 130×106 | C:0.025 B:0.018 | C:0.063 B:0.056 | C:0.050 B:0.030 | 20 |
126-12-4F-N-1.5kW-IE3 | 12 | 1.5 | 40 | 45 | DC24 | 25 | 1.04 | 23 | B | 3.85×10-3 | 250×106 | C:0.040 B:0.027 | C:0.115 B:0.090 | C:0.065 B:0.050 | 41 |
126-16-4F-N-2.2kW-IE3 | 16 | 2.2 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 54 |
126-16-4F-N-3.7kW-IE3 | 16 | 3.7 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 69 |
※ 0.2kW・0.4kW 모터는JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213 기준에 맞게 설계된 전체외선형 모터입니다.
※모터의 입력 전원은 3상 AC 200V/50Hz、AC200V・AC220V/60Hz입니다.
※범용 모터의 특수 전압(5전원 사양), 극수 차이 등을 희망하시는 경우에는 문의하십시오
※동마찰 토크 Td는 상대 속도 100min-1 min 시의 값입니다. 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

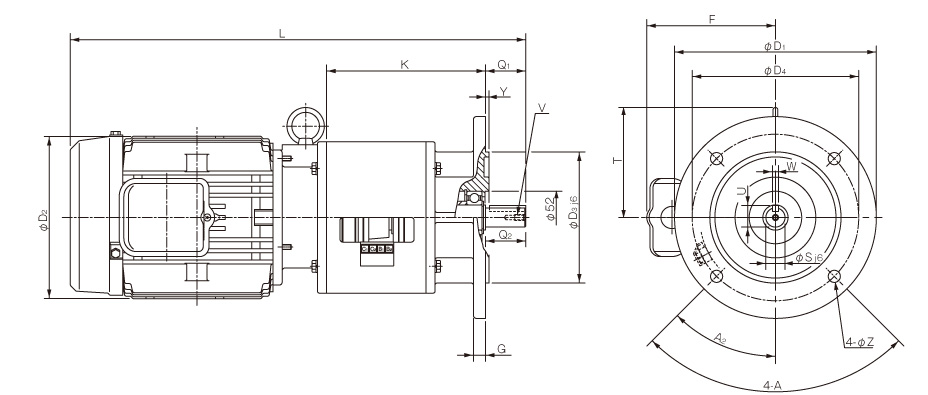

【치수】
형식 | 본체 치수 | 출력축 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | D1 | D2 | D3 | D4 | F | G | K | L | T | Y | Z | Q1 | Q2 | S | U | V | W | |
126-06-4F-N-0.2kW | 90° | 45° | 160 | 130 | 110 | 130 | - | 8 | 107 | 335 | - | 3.5 | 10 | 23 | 25 | 11 | 12.5 | M4×0.7깊이8 | 4 |
126-08-4F-N-0.4kW | 90° | 45° | 160 | 145 | 110 | 130 | 124 | 10 | 130.5 | 389 | - | 3.5 | 10 | 30 | 30 | 14 | 16 | M4×0.7깊이8 | 5 |
126-10-4F-N-0.75kW-IE3 | 90° | 45° | 200 | 163 | 130 | 165 | 131 | 12 | 157.5 | 463 | - | 3.5 | 12 | 40 | 40 | 19 | 21.5 | M6×1깊이11 | 6 |
126-12-4F-N-1.5kW-IE3 | 90° | 45° | 200 | 182/176 | 130 | 165 | 148.5 | 12 | 197.5 | 551 | 133 | 3.5 | 12 | 50 | 50 | 24 | 27 | M6×1깊이11 | 8 |
126-16-4F-N-2.2kW-IE3 | 90° | 45° | 250 | 198/195 | 180 | 215 | 155.5 | 16 | 260.5 | 660 | 154 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1깊이11 | 8 |
126-16-4F-N-3.7kW-IE3 | 90° | 45° | 250 | 225/215 | 180 | 215 | 168.5 | 16 | 260.5 | 681.5 | 163 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1깊이11 | 8 |
※플랜지 및 출력축 치수는 IEC・JEM 규격의 플랜지 모터 기준에 맞게 설계되어 있습니다. (사이즈 06 에는 키와 키홈이 있습니다)
※출력축에 폴리 등을 삽입할 때는, 제공된 삽입 세트를 사용하십시오.
