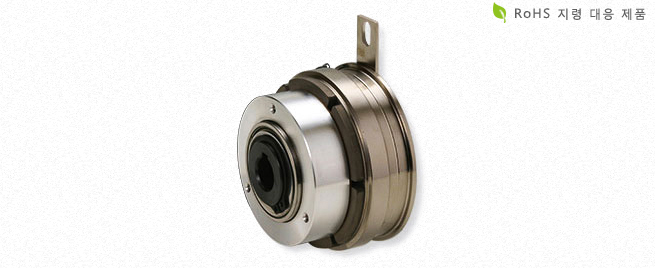

CSZ 모델(클러치)
베어링 부착, 통축용 CS-35 타입을 기본으로 하여 일체형 구조로 설계한 모델입니다. 일체 구조이므로 원터치 부착이 가능합니다. 따라서 틈 조정과 동심도, 편심 조정 등 번거로운 부착 시간을 대폭 단축할 수 있으며, 작업성 향상으로 뛰어난 코스트 퍼포먼스를 발휘합니다.
베어링 부착, 통축용 CS-35 타입을 기본으로 하여 일체형 구조로 설계한 모델입니다. 일체 구조이므로 원터치 부착이 가능합니다. 따라서 틈 조정과 동심도, 편심 조정 등 번거로운 부착 시간을 대폭 단축할 수 있으며, 작업성 향상으로 뛰어난 코스트 퍼포먼스를 발휘합니다.
CSZ 모델
【사양】
형식 | 사이즈 | 동적 마찰 토크 Td[N・m] | 정적 마찰 토크 Ts[N・m] | 코일(at 20℃) | 내열 등급 | 리드선 | 최고 회전 속도[min-1] | 회전부 관성 모멘트 J | 극간 재조정까지의 총 작업ET[J] | 아마추어 흡인 시간ta[s] | 토크 기동 시간tp[s] | 토크 소멸 시간td[s] | 사용 베어링 | 질량〔kg〕 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
정적 마찰 토크 Ts [N・m] | 전압[V] | 용량[W] | 전류[A] | 저항[Ω] | UL 스타일 | 크기 | 로터[kg・m2] | 아마추어[kg・m2] | |||||||||||
CSZ-05-35 | 05 | 2.4 | 2.4 | DC24 | 10 | 0.42 | 57 | B | UL3398 | AWG22 | 1800 | 2.87×10-5 | 2.43×10-5 | 9×106 | 0.017 | 0.035 | 0.023 | 6902ZZ | 0.38 |
CSZ-06-35 | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | UL3398 | AWG22 | 1800 | 8.94×10-5 | 7.57×10-5 | 29×106 | 0.023 | 0.050 | 0.010 | 6904ZZ | 0.67 |
CSZ-08-35 | 08 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | UL3398 | AWG18 | 1800 | 2.41×10-4 | 2.08×10-4 | 60×106 | 0.025 | 0.064 | 0.020 | 6906ZZ | 1.23 |
※동적 마찰 토크 Td는 상대 속도 100min-1일 때의 값입니다. 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

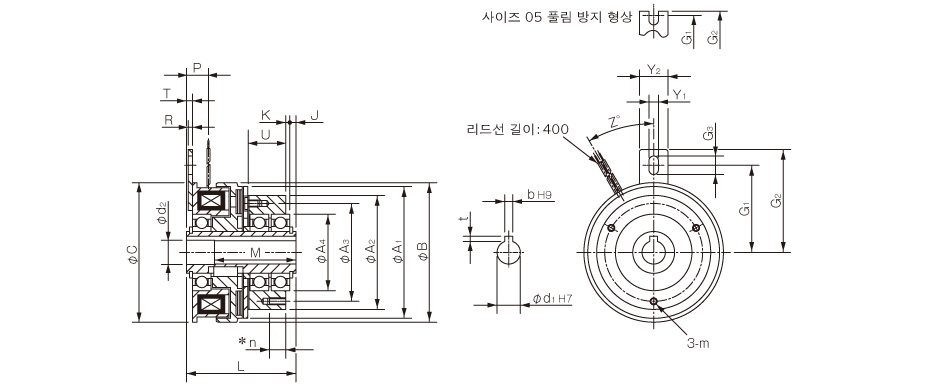

【치수】
사이즈 | 지름 방향 치수 | 축 방향 치수 | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | A3 | A4 | B | C | G1 | G2 | G3 | Y1 | Y2 | J | K | L | M | P | R | T | U | Z | m | n* | |
05 | 50 | 47 | 38 | 280-0.009 | 54 | 50 | 28 | 31 | - | 3.1 | 8 | 2.1 | 2 | 47.2 | 33 | 7.9 | 1.6 | 1.9 | 14 | 180 | M4 | 6 |
06 | 63 | 55 | 46 | 370-0.011 | 67.5 | 67.5 | 42.5 | 50 | 9.5 | 4.5 | 14 | 2.5 | 2.3 | 53.5 | 40 | 9.8 | 2 | 2.5 | 18 | 30 | M4 | 6 |
08 | 80 | 70 | 60 | 470-0.011 | 85 | 85 | 57.5 | 65 | 11.5 | 6.5 | 16 | 3 | 2.5 | 58 | 43 | 11.5 | 2 | 3 | 18.5 | 30 | M4 | 8 |
※*표시부 클러치 허브에 부착하기 위한 볼트 길이는 n 치수 이하가 되도록 선정하십시오 .
※부착 방법 등에 관해서는 설계 상의 확인 사항에서 확인해 주십시오 .
사이즈 | 축 구멍 치수 | |||
---|---|---|---|---|
d1 H7 | d2 | b H9 | t | |
05 | 10 | 10.2 | 3+0.0300 | 1.2+0.30 |
06 | 12 | 12.2 | 4+0.0300 | 1.8+0.30 |
08 | 15 | 15.2 | 5+0.0300 | 2.3+0.30 |
