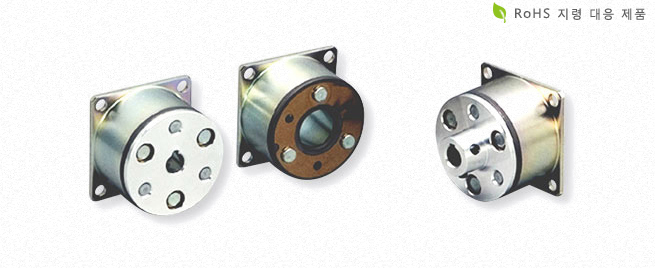

112 모델(마이크로 브레이크)
기본 설계가 마이크로 클러치와 동일한 고성능에 콤팩트한 마이크로 브레이크입니다. 부착 형상이 서로 다른 세 종류의 아마추어 어셈블리가 있으므로 가장 적합한 것을 선택할 수 있습니다.
기본 설계가 마이크로 클러치와 동일한 고성능에 콤팩트한 마이크로 브레이크입니다. 부착 형상이 서로 다른 세 종류의 아마추어 어셈블리가 있으므로 가장 적합한 것을 선택할 수 있습니다.
112 모델
【사양】
형식 | 사이즈 | 동적 마찰 토크 Td[N・m] | 코일(at 20℃) | 내열 등급 | 리드선 | 최고 회전 속도[min-1] | 아마추어 관성 모멘트 J[kg・m2] | 허용 제동작업Eeaℓ[J] | 공극 재조정까지의 총 작업ET[J] | 아마추어 흡인 시간ta[s] | 토크 기동 시간tp[s] | 토크 소멸 시간td[s] | 질량[kg] | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전압[V] | 용량[W] | 전류[A] | 저항[Ω] | UL 스타일 | 크기 | ||||||||||||
112-02-13 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | B | UL3398 | AWG26 | 10000 | 6.75×10-7 | 1500 | 2×106 | 0.004 | 0.01 | 0.01 | 0.053 |
112-02-12 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | B | UL3398 | AWG26 | 10000 | 1.00×10-6 | 1500 | 2×106 | 0.004 | 0.01 | 0.01 | 0.057 |
112-02-11 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | B | UL3398 | AWG26 | 10000 | 1.00×10-6 | 1500 | 2×106 | 0.004 | 0.01 | 0.01 | 0.057 |
112-03-13 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | B | UL3398 | AWG26 | 10000 | 1.30×10-6 | 2300 | 3×106 | 0.005 | 0.012 | 0.008 | 0.072 |
112-03-12 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | B | UL3398 | AWG26 | 10000 | 1.95×10-6 | 2300 | 3×106 | 0.005 | 0.012 | 0.008 | 0.079 |
112-03-11 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | B | UL3398 | AWG26 | 10000 | 1.95×10-6 | 2300 | 3×106 | 0.005 | 0.012 | 0.008 | 0.079 |
112-04-13 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | B | UL3398 | AWG26 | 10000 | 4.38×10-6 | 4500 | 6×106 | 0.007 | 0.016 | 0.01 | 0.118 |
112-04-12 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | B | UL3398 | AWG26 | 10000 | 6.15×10-6 | 4500 | 6×106 | 0.007 | 0.016 | 0.01 | 0.131 |
112-04-11 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | B | UL3398 | AWG26 | 10000 | 6.15×10-6 | 4500 | 6×106 | 0.007 | 0.016 | 0.01 | 0.131 |
112-05-13 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | B | UL3398 | AWG22 | 10000 | 9.08×10-6 | 9000 | 9×106 | 0.01 | 0.023 | 0.012 | 0.2 |
112-05-12 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | B | UL3398 | AWG22 | 10000 | 1.38×10-5 | 9000 | 9×106 | 0.01 | 0.023 | 0.012 | 0.215 |
112-05-11 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | B | UL3398 | AWG22 | 10000 | 1.38×10-5 | 9000 | 9×106 | 0.01 | 0.023 | 0.012 | 0.215 |
※동적 마찰 토크 Td 는 상대 속도 100 min ー1 일 때의 값입니다 . 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .
※전원 전압 변동은 코일 전압의±10% 이내로 억제하십시오.또한 통전율이 80% 를 초과하지 않도록 주의하십시오 .
※회전부 관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다.
【치수】

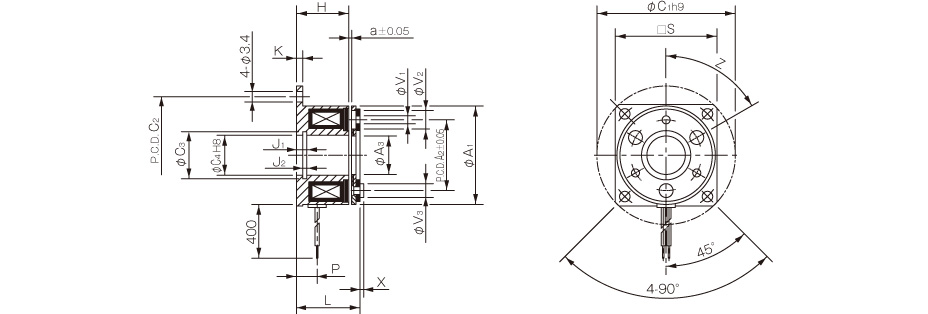

112-□-13
사이즈 | 지름 방향 치수 | 축 방향 치수 | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | A3 | C1 | C2 | C3 | C4 | S | V1 | V2 | V3 | Z | H | K | J1 | J2 | L | P | X | a | |
02 | 28 | 19.5 | 10.5 | 39 | 33.5 | 11.4 | 11 | - | 2-2.1 | 2-5.3 | 2-3.7 | 4-90° | 13.7 | 1.5 | 2.6 | 1.3 | 16.1 | 5 | 0.8 | 0.1 |
03 | 32 | 23 | 12.5 | 45 | 38 | 13.6 | 13 | 33 | 3-2.6 | 3-6 | 3-4.5 | 6-60° | 17 | 2 | 3.3 | 1.3 | 19.3 | 6.7 | 1.2 | 0.15 |
04 | 40 | 30 | 18.5 | 54 | 47 | 20 | 19 | 41 | 3-3.1 | 3-6 | 3-5 | 6-60° | 20 | 2 | 3.3 | 1.3 | 22.7 | 7.2 | 1.6 | 0.15 |
05 | 50 | 38 | 25.5 | 65 | 58 | 27.2 | 26 | 51 | 3-3.1 | 3-6.5 | 3-6 | 6-60° | 22 | 2 | 3.5 | 1.5 | 25.2 | 8.2 | 1.5 | 0.2 |
※사이즈 02는 원형 플랜지입니다.
※부착 방법 등에 관해서는 설계 상의 확인 사항에서 확인해 주십시오 .
【치수】

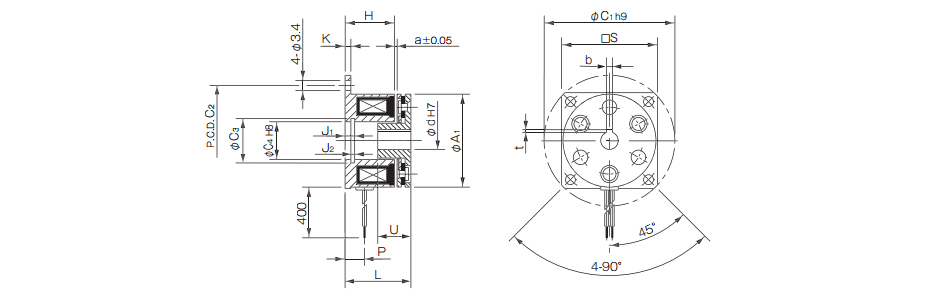

112-□-12
사이즈 | 지름 방향 치수 | 축 방향 치수 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | C1 | C2 | C3 | C4 | S | H | K | J1 | J2 | L | P | U | a | |
02 | 28 | 39 | 33.5 | 11.4 | 11 | - | 13.7 | 1.5 | 2.6 | 1.3 | 18.1 | 5 | 7 | 0.1 |
03 | 32 | 45 | 38 | 13.6 | 13 | 33 | 17 | 2 | 3.3 | 1.3 | 21.3 | 6.7 | 10 | 0.15 |
04 | 40 | 54 | 47 | 20 | 19 | 41 | 20 | 2 | 3.3 | 1.3 | 25.4 | 7.2 | 12 | 0.15 |
05 | 50 | 65 | 58 | 27.2 | 26 | 51 | 22 | 2 | 3.5 | 1.5 | 28.2 | 8.2 | 12 | 0.2 |
※사이즈 02는 원형 플랜지입니다.
※사이즈 02의 아마추어 허브에는 키 홈이 없습니다. 축에는 압입 등으로 고정하십시오.
※부착 방법 등에 관해서는 설계 상의 확인 사항에서 확인해 주십시오 .
사이즈 | 축 구멍 치수 | ||||
---|---|---|---|---|---|
d H7 | JIS 규격 대응 | JIS 구 규격 대응 | |||
b P9 | t | b P9 | t | ||
02 | 5 | - | - | - | - |
03 | 6 | 2-0.006-0.031 | 0.8+0.30 | - | - |
04 | 8 | 2-0.006-0.031 | 0.8+0.30 | - | - |
10 | 3-0.006-0.031 | 1.2+0.30 | 4+0.050+0.020 | 1.5+0.50 | |
05 | 10 | 3-0.006-0.031 | 1.2+0.30 | 4+0.050+0.020 | 1.5+0.50 |
15 | 5-0.012-0.042 | 2+0.50 | 5+0.050+0.020 | 2+0.50 |
【치수】

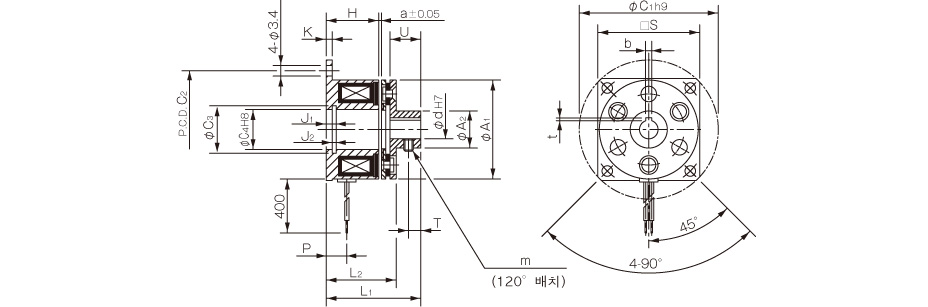

112-□-11
사이즈 | 지름 방향 치수 | 축 방향 치수 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | C1 | C2 | C3 | C4 | S | m | H | K | J1 | J2 | L1 | L2 | P | U | T | a | |
02 | 28 | 9.5 | 39 | 33.5 | 11.4 | 11 | - | M3 | 13.7 | 1.5 | 2.6 | 1.3 | 23.1 | 18.1 | 5 | 7 | 2.5 | 0.1 |
03 | 32 | 12 | 45 | 38 | 13.6 | 13 | 33 | 2-M3 | 17 | 2 | 3.3 | 1.3 | 29.3 | 21.3 | 6.7 | 10 | 4 | 0.15 |
04 | 40 | 17 | 54 | 47 | 20 | 19 | 41 | 2-M3 | 20 | 2 | 3.3 | 1.3 | 34.7 | 25.4 | 7.2 | 12 | 5 | 0.15 |
05 | 50 | 24 | 65 | 58 | 27.2 | 26 | 51 | 2-M4 | 22 | 2 | 3.5 | 1.5 | 37.2 | 28.2 | 8.2 | 12 | 5 | 0.2 |
※사이즈 02는 원형 플랜지입니다.
※부착 방법 등에 관해서는 설계 상의 확인 사항에서 확인해 주십시오 .

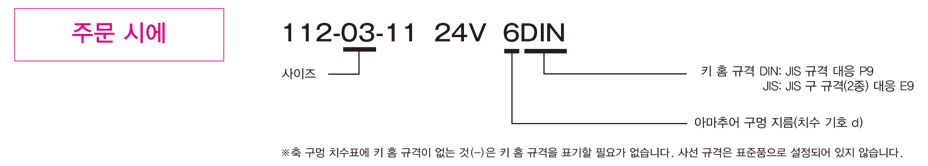

사이즈 | 축 구멍 치수 | ||||
---|---|---|---|---|---|
d H7 | JIS 규격 대응 | JIS 구 규격 대응 | |||
b P9 | t | b P9 | t | ||
02 | 5 | - | - | - | - |
03 | 6 | 2-0.006-0.031 | 0.8+0.30 | - | - |
04 | 8 | 2-0.006-0.031 | 0.8+0.30 | - | - |
10 | 3-0.006-0.031 | 1.2+0.30 | 4+0.050+0.020 | 1.5+0.50 | |
05 | 10 | 3-0.006-0.031 | 1.2+0.30 | 4+0.050+0.020 | 1.5+0.50 |
15 | 5-0.012-0.042 | 2+0.50 | 5+0.050+0.020 | 2+0.50 |
