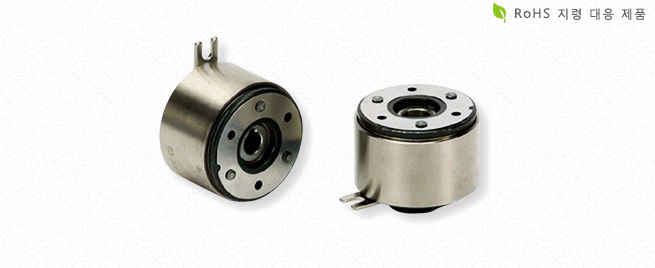

CYT 모델(마이크로 클러치 커스텀)

스테이터는 축 위에 간단히 세팅할 수 있는 베어링 부착형. 축의 회전 속도에 따라 드라이메탈 타입과 볼베어링 타입의 두 가지가 있습니다. 아마추어 3형에 풀리 및 기어를 조합하거나 여기에 축을 조합하는 등 고객의 요구에 맞춘 다채로운 커스텀 제품의 실적이 다수 있습니다.

PDF・CAD데이터 다운로드는 여기로

사양

CYT 모델

CYT 모델

【사양】

형식	사이즈	동적 마찰 토크 Td［N・m］	코일（at 20℃）				내열 등급	리드선		최고 회전 속도［min^-1］	회전부 관성 모멘트 J		허용 연결 작업Eeaℓ［J］	총 작업 ET［J］	아마추어 흡인 시간ta［s］	토크 기동 시간tp［s］	토크 소멸 시간 td［s］	질량［kg］
형식	사이즈	동적 마찰 토크 Td［N・m］	전압［V］	용량［W］	전류［A］	저항［Ω］	내열 등급	UL 스타일	크기	최고 회전 속도［min^-1］	아마추어［kg・m²］	로터［kg・m²］	허용 연결 작업Eeaℓ［J］	총 작업 ET［J］	아마추어 흡인 시간ta［s］	토크 기동 시간tp［s］	토크 소멸 시간 td［s］	질량［kg］
CYT-025-33B	025	0.4	DC24	4.5	0.188	128	B	UL3398	AWG26	3600	1.00×10^-6	1.43×10^-6	800	1.0×10⁶	0.014	0.028	0.030	0.07
CYT-03-33B	03	0.5	DC24	5.5	0.23	105	B	UL3398	AWG26	3600	1.30×10^-6	1.85×10^-6	900	1.5×10⁶	0.015	0.030	0.040	0.13
CYT-03-33M	03	0.5	DC24	5.5	0.23	105	B	UL3398	AWG26	500	1.30×10^-6	1.90×10^-6	900	1.5×10⁶	0.015	0.030	0.040	0.11
CYT-04-33B	04	1.0	DC24	5.9	0.25	98	B	UL3398	AWG26	3600	5.15×10^-6	1.00×10^-5	1900	2.0×10⁶	0.030	0.040	0.040	0.26
CYT-04-33M	04	1.0	DC24	5.9	0.25	98	B	UL3398	AWG26	500	5.15×10^-6	1.05×10^-5	1900	2.0×10⁶	0.030	0.040	0.040	0.23

※동적 마찰 토크 Td 는 상대 속도 100 min ー1 일 때의 값입니다 . 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

※전원 전압 변동은 코일 전압의±10％ 이내로 억제하십시오. 또한 통전율이 50％를 초과하지 않도록 주의하십시오.

※회전부 관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다.

【치수】

CYT-□-33M

사이즈	지름 방향 치수												축 방향 치수
사이즈	d	A1	A2	A3	A4	F	V1	V2	V3	G1	G2	m	H	R	L1	L2	P	N	T	a
03	6	34	32	23	12.5	14	3-2.6	3-5.5	3-6	20	23	M3	21	1.2	28.6	26.2	13	3	2.3	0.2±0.05
03	8	34	32	23	12.5	14	3-2.6	3-5.5	3-6	20	23	M3	21	1.2	28.6	26.2	13	3	2.3	0.2±0.05
04	8	45	42	30	18.5	18	3-3.1	3-6	3-6	25	27.5	M4	25.3	1.2	35.1	32.4	17.5	3.5	3	0.2^+0.05_-0.1
04	10	45	42	30	18.5	18	3-3.1	3-6	3-6	25	27.5	M4	25.3	1.2	35.1	32.4	17.5	3.5	3	0.2^+0.05_-0.1

※치수 기호 N 및 V3 은 부착 시 리벳 머리의 여유 치수를 나타냅니다 .

※부착 방법 등에 관해서는 설계 상의 확인 사항에서 확인해 주십시오

CYT-□-33M

【치수】

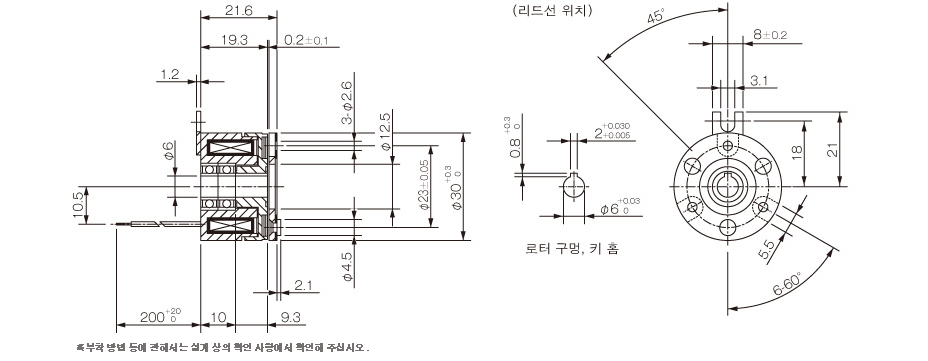

CYT-025-33B

【치수】

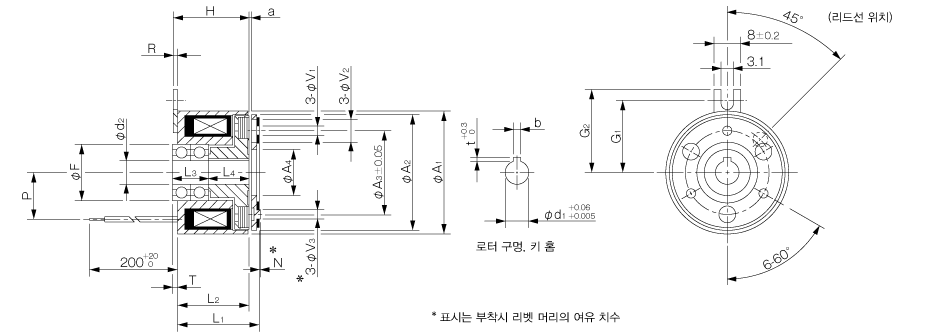

CYT-□-33B

사이즈	호칭 지름	지름 방향 치수										축 방향 치수										축 구멍 치수
사이즈	호칭 지름	A1	A2	A3	A4	F	V1	V2	V3	G1	G2	H	R	L1	L2	L3	L4	P	N	T	a	d2	d1	b	t
03	6	34	32	23	12.5	15	3-2.6	3-5.5	3-6	20	23	21	1.2	22.2	19.8	10	11.3	13	3	1.5	0.2±0.05	6	6	2^+0.030_-0.005	0.8^+0.3₀
03	8	34	32	23	12.5	16	3-2.6	3-5.5	3-6	20	23	21	1.2	22.2	19.8	10	11.3	13	3	1.5	0.2±0.05	8	8	2^+0.030_-0.005	0.8^+0.3₀
04	8	45	42	30	18.5	19	3-3.1	3-6	3-6	25	28	25.3	1.2	26.8	24.1	12	13	17.5	3.5	0.9	0.2^+0.05_-0.1	8	8	2^+0.030_-0.005	0.8^+0.3₀
04	10	45	42	30	18.5	19	3-3.1	3-6	3-6	25	28	25.3	1.2	26.8	24.1	14	11	17.5	3.5	0.9	0.2^+0.05_-0.1	10	10	3^+0.025_-0	1.2^+0.3₀

※치수 기호 N 및 V3는 부착 시 리벳 머리의 여유 치수를 나타냅니다.

※부착 방법 등에 관해서는 설계 상의 확인 사항에서 확인해 주십시오 .

CYT-□-33B
