BEM 모델
정격 전압 DC45/90/180V의 무여자 브레이크용 소형 전원장치로, AC100V, AC200V, AC400V 중 어느 전압 사양에서도 접속 및 입력만 하면 전자 클러치・브레이크의 동작에 필요한 직류 전압을 얻을 수 있습니다. 케이스 전체를 수지로 몰드하였으므로 분진 등의 열악한 환경 속에서도 사용이 가능하며 소형 및 경량입니다.
PDF・CAD데이터 다운로드는 여기로
BEM 모델
【사양】
| 형식 | BEM-2H | BEM-4H | BEM-2F | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 입력 전압 | AC100V | ±10％ 50/60Hz | ● | ● | ● | ||||
| AC200V | ● | ● | ● | ||||||
| AC400V | ● | ||||||||
| 최대 입력 전압 | AC250V | AC510V | AC250V | ||||||
| 정류 방식 | 정류 방식 | 반류 방식 | 전류 방식 | ||||||
| 출력 전압 | DC45V | DC90V | DC45V | DC90V | DC180V | DC90V | DC180V | ||
| 출력 전압 | 주위 온도 20℃일 때（ ）안은 60℃일 때 | DC1.0A（DC0.6A） | DC1.0A（DC0.6A） | DC1.0A（DC0.6A） | |||||
| 출력 용량 | 주위 온도 20℃일 때（ ）안은 60℃일 때 | 45W（25W） | 90W（50W） | 45W（25W） | 90W（50W） | 180W（100W） | 90W（50W） | 180W（100W） | |
| 사이즈설정 | 전압 사양（ ）안은 입력 전압 | DC45V（AC100V） | DC90V（AC200V） | DC45V（AC100V） | DC90V（AC200V） | DC180V（AC400V） | DC90V（AC100V） | DC180V（AC200V） | |
| ●：적용△：클러치・브레이크 모델에 따라 적용 | 01 | ● | ● | ● | ● | ● | ● | ● | |
| 03 | |||||||||
| 04 | |||||||||
| 05 | |||||||||
| 06 | |||||||||
| 08 | |||||||||
| 10 | |||||||||
| 12 | |||||||||
| 14 | |||||||||
| 16 | |||||||||
| 18 | △ | △ | △ | ||||||
| 20 | △ | ||||||||
| 25 | |||||||||
| 적용 클러치・브레이크 | 당사 전자 클러치・브레이크 정격 전압 DC45/90/180V | 무여자 브레이크 | |||||||
| 절연 저항 | 터미널－본체 간 | 터미널－본체 간 | DC500V 메가에서 100MΩ | ||||||
| 터미널－본체 간 | AC1500V 50Hz 1분간 | AC2200V 50Hz 1분간 | AC1500V 50Hz 1분간 | ||||||
| 리드선 | UL 스타일 / 크기 | UL3398・AWG22 | UL3271・AWG22 | UL3398・AWG22 | |||||
| 사용 환경 | 결로 없을 것 | －15～＋60℃ | |||||||
| 질량 | 제품 1개 당 | 0.020kg | 0.021kg | 0.023kg | |||||
※BEM-2F만 RoHS 대상 제외
【치수】

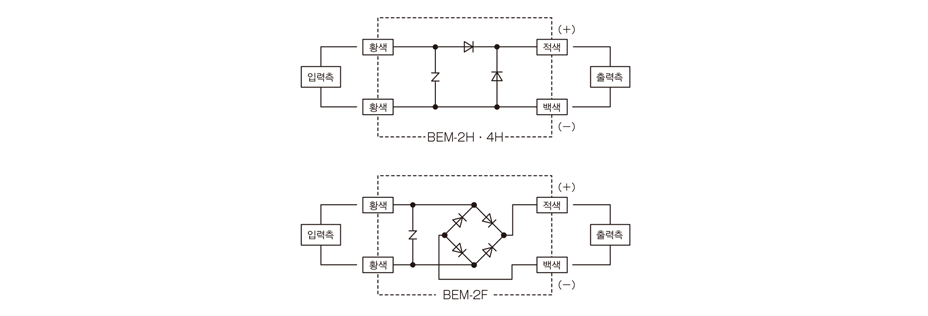

【구조】
【단자와 기능】
| 리드선 색깔 | 기능 명칭 | 기능 설명 |
|---|---|---|
| 황색（2개） | 입력측 | 상용 전원을 접속합니다 |
| 적색・백색 | 출력측 | 전자 클러치・브레이크를 접속합니다 |
【특성】
반파 정류 및 전파 정류 겸용
BEM-2H・4H 타입은 상용 전원을 입력하고 출력 측에 반파 정류된 직류 전압을 발생시킵니다. 이 전원 장치는 매우 간단한 회로 구성으로 저렴한 것이 특징입니다만, 전압 맥동이 커서 전자 클러치・브레이크의 동작 응답성이 고르지 않게 되거나, 통전 시 소음이 발생하거나, 전파 정류 및 평활 전원과 비교하여 전자 코일의 발열량이 약간 올라가는 경향이 있습니다.
위와 같은 경향을 싫어하는 사양일 때는 전파 정류 전원（BEM-2F타입） 및 평활 전원 또는 DC24V 사양으로 변경을 검토하십시오.
BEM-2F 타입은 전파 정류된 직류 전압을 발생합니다. 이 전원 장치는 반파 정류 전원과 비교하여, 전압의 맥동이 작고 전자 클러치・브레이크의 동작 응답성이 고르지 않는 특징이 있습니다.
【출력 전압의 계산 방법】
출력 전압 = 입력 전압×a（계수）
※a（계수） = 0.45 : 반파 정류 / 0.9 : 전파 정류
（예）
BEM-2H・4H：AC200V × 0.45 = DC90V
BEM-2F ：AC100V × 0.9 = DC90V
전자 코일의 정격 전압과 위에서 계산한 출력 전압이 맞지 않으면 사양대로의 전자 클러치・브레이크 특성을 얻을 수 없으므로 주의하십시오.
위와 같은 경향을 싫어하는 사양일 때는 전파 정류 전원（BEM-2F타입） 및 평활 전원 또는 DC24V 사양으로 변경을 검토하십시오.
BEM-2F 타입은 전파 정류된 직류 전압을 발생합니다. 이 전원 장치는 반파 정류 전원과 비교하여, 전압의 맥동이 작고 전자 클러치・브레이크의 동작 응답성이 고르지 않는 특징이 있습니다.
【출력 전압의 계산 방법】
출력 전압 = 입력 전압×a（계수）
※a（계수） = 0.45 : 반파 정류 / 0.9 : 전파 정류
（예）
BEM-2H・4H：AC200V × 0.45 = DC90V
BEM-2F ：AC100V × 0.9 = DC90V
전자 코일의 정격 전압과 위에서 계산한 출력 전압이 맞지 않으면 사양대로의 전자 클러치・브레이크 특성을 얻을 수 없으므로 주의하십시오.
【결선 방법과 타임차트】
1차측 제어
2차측 제어
